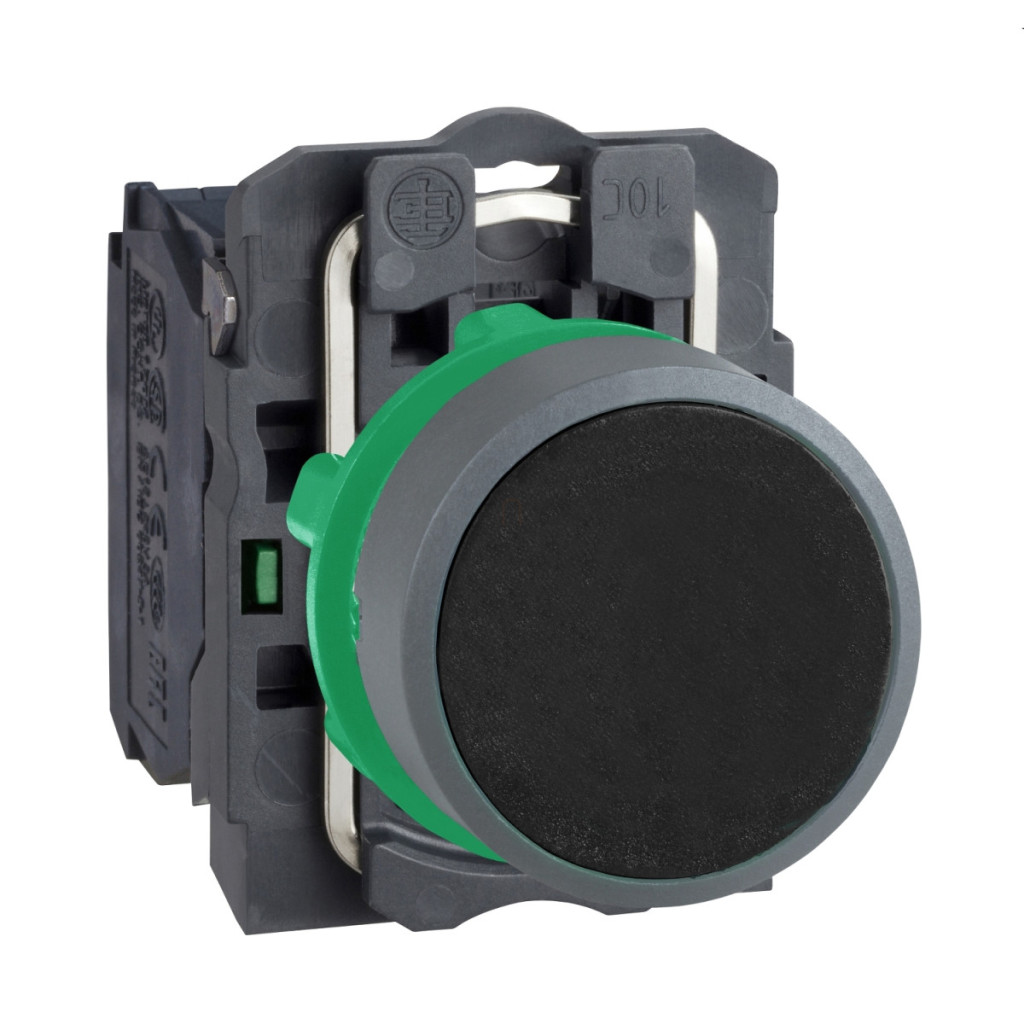

Schneider Electric Harmony XB5 - XB5AA21C0 - buton complet din plastic, Ø22, retur, 1NO, negru, inel gri

Lățime: 33 mm

Lungime: 52 mm

Înălțime: 86 mm

Comandă specială

Schneider Electric Harmony XB5 - XB5AA21C0 - buton complet din plastic, Ø22, retur, 1NO, negru, inel gri

Name: Schneider Electric Harmony XB5 - XB5AA21C0 - buton complet din plastic, Ø22, retur, 1NO, negru, inel gri
Brand: Schneider Electric Zrt.
SKU: 3606489757793
Price: 36.94 RON
Availability: InStock

36,94 RON

Comandă specială

Produsul poate fi achiziționat la comandă specială exclusiv de către persoane juridice cu cod fiscal. Dacă dorești să achiziționezi produsul pentru compania pe care o reprezinți la un preț și mai avantajos, click aici!

👀Click la produse asemănătoare!

Schneider Electric

Schneider Electric Armonie XB5

Butonul complet Schneider Electric Harmony XB5 XB5AA21C0 este un dispozitiv de control industrial versatil și extrem de fiabil, ideal pentru instalarea în dulapuri de comutație, panouri de control și echipamente industriale. Acest buton cu revenire prin arc are o suprafață de apăsare plată neagră și un inel din plastic gri, care nu numai că asigură o utilizare practică, dar și un aspect estetic. Produsul poate fi instalat cu ușurință într-o gaură cu diametrul de 22,5 mm, fiind compatibil cu majoritatea aplicațiilor industriale standard. Modelul XB5AA21C0 are 1 contact NO (normal deschis), care funcționează fiabil în diverse sarcini de comutare. Contactul cu rupere lentă are proprietăți electrice excelente, cu un curent termic nominal de 10 A, și este potrivit pentru comutarea diverselor sarcini: categoria AC-15 la 3A 240V sau 6A 120V și categoria DC-13 la 0,1A 600V, 0,27A 250V sau 0,55A 125V. Conectarea se poate realiza cu terminale cu șurub potrivite pentru cabluri cu secțiune transversală de 2x1,5 mm² cu capete de cablu sau pentru cabluri cu secțiune transversală de 1x0,22...2x2,5 mm² fără capete de cablu. Acest membru al seriei Harmony XB5 se mândrește cu o durată de viață mecanică și electrică remarcabilă. Durata sa de viață mecanică ajunge la 10 milioane de cicluri de comutare, în timp ce durata de viață electrică este de 1 milion de cicluri în diferite categorii de sarcină. Dispozitivul este extrem de rezistent la influențele mediului, dovadă fiind gradul ridicat de protecție IP: are protecție IP66 și IP67 conform IEC 60529, care oferă protecție completă împotriva prafului și protecție temporară împotriva imersiei în apă. În plus, poate rezista la spălarea cu presiune înaltă (7000000 Pa la 55 °C, de la o distanță de 0,1 m). Parametrii tehnici ai butonului sunt impresionanți: forța sa de acționare este de 3,8 N atunci când starea electrică a contactului se schimbă, iar cursa totală de acționare este de 4,3 mm, din care 2,6 mm este cursa necesară pentru schimbarea stării electrice a contactului. În ceea ce privește dimensiunile, are un design compact: 42 mm înălțime, 30 mm lățime și 52 mm adâncime. Produsul poate fi utilizat într-un interval larg de temperaturi de funcționare (-40...70 °C) și respectă cele mai stricte standarde industriale (IEC 60947-1, UL 508, CSA C22.2 nr. 14 etc.). De asemenea, are numeroase certificări internaționale, precum DNV, CSA, UL, LROS și BV. XB5AA21C0 are o rezistență excelentă la vibrații și șocuri, verificată prin teste conform diverselor standarde.

Schneider Electric Harmony XB5 - XB5AA21C0 - buton complet din plastic, Ø22, retur, 1NO, negru, inel gri date tehnice

Caracteristici principale

Familia de produse: Harmony XB5

Tipul produsului: Buton

Denumire scurtă a dispozitivului: XB5

Material inel: Plastic, culoare gri

Tip cap buton: Normal

Material inel de fixare: Plastic

Diametru de montare: 22,5 mm

Formă cap unitate de semnalizare: Rotundă

Tipul actuatorului: Revenire cu arc

Profilul actuatorului: Negru, plat, nemarcat

Tipul și compoziția contactului: 1 NO

Funcționarea contactului: Întrerupere lentă

Conexiuni

Conexiune bloc terminal: Terminale cu șurub, capăt de cablu <= 2 x 1,5 mm² conform IEC 60947-1

Conexiune bloc terminal: Terminale cu șurub, 1 x 0,22...2 x 2,5 mm² capăt de cablu conform IEC 60947-1

Dimensiuni

Înălțime: 42 mm

Lățime: 30 mm

Adâncime: 52 mm

Descrierea blocului terminal ISO n°1: (13-14)NO

Informații suplimentare

Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m

Aplicație contact: Contacte normale

Deschidere pozitivă: Niciuna

Cursă de acționare: 2,6 mm (fără schimbare electrică de stare)

Cursă de acționare: 4,3 mm (cursă completă)

Forță de acționare: 3,8 N fără schimbare electrică de stare

Durată de viață mecanică: 10.000.000 de cicluri

Cuplu de strângere: 0,8…1,2 N.m conform IEC 60947-1

Forma capului șurubului

În formă de cruce, compatibil cu șurubelnița Philips 1

În formă de cruce, compatibil cu șurubelnița Pozidriv 1

Cu fantă, compatibilă cu șurubelniță plată cu diametrul de 4 mm

Cu fantă, compatibilă cu șurubelniță plată cu diametrul de 5,5 mm

Caracteristici de contact

Material de contact: Aliaj de argint (Ag/Ni) Siguranță de tip gG de 10 A conform IEC 60947-5-1

Curent termic convențional măsurat în aer liber: 10 A conform IEC 60947-5-1

Tensiune nominală de izolare: 600 V (grad de poluare 3) conform IEC 60947-1

Tensiune nominală de impuls rezistentă: 6 kV conform IEC 60947-1

Curent nominal de funcționare: 3 A la 240 V, AC-15, A600 conform IEC 60947-5-1

Curent nominal de funcționare: 6 A la 120 V, AC-15, A600 conform IEC 60947-5-1

Curent nominal de funcționare: 0,1 A la 600 V, DC-13, Q600 conform IEC 60947-5-1

Curent nominal de funcționare: 0,27 A la 250 V, DC-13, Q600 conform IEC 60947-5-1

Curent nominal de funcționare: 0,55 A la 125 V, DC-13, Q600 conform IEC 60947-5-1

Curent nominal de funcționare: 1,2 A la 600 V, AC-15, A600 conform IEC 60947-5-1

Durată de viață electrică

1.000.000 de cicluri AC-15, 2 A la 230 V, frecvență de funcționare <3600 cicluri/oră, factor de încărcare: 0,5 conform IEC 60947-5-1: Anexa C

1.000.000 de cicluri AC-15, 3 A la 120 V, frecvență de funcționare <3600 cicluri/oră, factor de încărcare: 0,5 conform IEC 60947-5-1: Anexa C

1.000.000 cicluri AC-15, 4 A la 24 V, frecvență de funcționare <3600 cicluri/oră, factor de încărcare: 0,5 conform IEC 60947-5-1: Anexa C

1.000.000 cicluri DC-13, 0,2 A la 110 V, frecvență de funcționare <3600 cicluri/oră, factor de încărcare: 0,5 conform IEC 60947-5-1: Anexa C

1.000.000 cicluri DC-13, 0,5 A la 24 V, frecvență de funcționare <3600 cicluri/oră, factor de încărcare: 0,5 conform IEC 60947-5-1: Anexa C

Fiabilitate electrică

Λ < 10exp(-6) 5 V și 1 mA într-un mediu curat conform IEC 60947-5-4

Λ < 10exp(-8) 17 V și 5 mA într-un mediu curat conform IEC 60947-5-4

Caracteristici de mediu

Grad de protecție: TH

Interval de temperatură de depozitare: -40 până la 70 °C

Interval de temperatură de funcționare: -40…70 °C

Categorie de supratensiune: Clasa II conform IEC 60536

Grad de protecție IP: IP66 conform IEC 60529

Grad de protecție IP: IP67

Grad de protecție NEMA: NEMA 13 Grad de protecție NEMA: NEMA 4X Grad de protecție IK: IK03 conform IEC 50102 Standarde și certificări Standarde: IEC 60947-1, UL 508, JIS C8201-5-1, IEC 60947-5-4, IEC 60947-5-1, CSA C22.2 Nr. 1000.1-2001, CSA C22.2 Nr. 1000.1-2001-A1:1999, CSA C22.2 Nr. 1000.1-2001-A1:1999-A1, CSA C22.2 Nr. 1000.1-2001-A1:1999-A1-1, CSA C22.2 Nr. 1000.1-2001-A1:1999-A1-1-1, CSA C22.2 Nr. 1000.1-2001-A1:1999-A1-1-1-1, CSA C2 UL 508, JIS C8201-5-1, IEC 60947-5-4, IEC 60947-5-1, CSA C22.2 Nr. 14, JIS C8201-1

Certificări de produs: DNV, CSA, UL listat, LROS (Lloyds register of shipping), BV

Rezistență la vibrații și șocuri

Rezistență la vibrații: 5 gn (f= 2…500 Hz) conform IEC 60068-2-6

Rezistență la vibrații: 2 mm vârf-la-vârf (f= 2…10 Hz) conform IEC 60068-2-6

Rezistență la șocuri: 30 gn (durată = 18 ms) pentru accelerație semiondă sinusoidală conform IEC 60068-2-27

Rezistență la șocuri: 50 gn (durată = 11 ms) pentru accelerație semiondă sinusoidală conform IEC 60068-2-27 Rezistență la impact: 25 gn (durată = 6 ms) 1000 de impacturi pe fiecare axă conform IEC 60068-2-27

Date

Lățime

33 mm

Lungime

52 mm

Înălțime

86 mm

EAN prezentat

3606489757793

Numele producătorului

Schneider Electric Zrt.

Adresa producătorului

1133 Budapest, Váci út 96-98.

Informații de contact ale producătorului

hu-schneider@schneider-electric.com

Gyártó/Márka

Schneider Electric

Greutate

36 g/bucată

Numar articol

3606489757793
