Butonul XB5AA25 din seria Harmony XB5 de la Schneider Electric este un comutator industrial versatil cu revenire prin arc, care asigură o funcționare fără blocare în setarea implicită. Acest buton negru, nemarcat, cu cap încastrat, din plastic, este ideal pentru panouri de control și mașini care necesită elemente de comutare fiabile și cu durată lungă de viață. Produsul se potrivește într-un orificiu de montare cu diametrul de 22,5 mm, care este o dimensiune standard în industrie, facilitând integrarea în majoritatea dulapurilor și panourilor de control. Butonul XB5AA25 are un cap de acționare rotund standard încadrat într-un cadru din plastic de culoare gri închis. Produsul are 1 contact NO (normal deschis) și 1 contact NC (normal închis), care sunt desemnate ca contacte normal deschise (21-22) și normal închise (13-14) în terminologia standard. Contactele sunt fabricate din aliaj de argint (Ag/Ni), ceea ce asigură o conductivitate electrică excelentă și o durată de viață lungă. Butonul are parametri tehnici remarcabili: poate rezista la 10 milioane de cicluri de comutare mecanică, ceea ce înseamnă o durabilitate excepțională chiar și în condiții de utilizare intensivă. Capacitatea de sarcină electrică în modul AC-15 este de 3 A la 240 V și 6 A la 120 V, în timp ce în modul DC-13 variază de la 0,1 A la 0,55 A la diferite niveluri de tensiune. Produsul are deschidere pozitivă (conform IEC 60947-5-1 Anexa K), ceea ce poate fi deosebit de important în aplicațiile de siguranță. Forța de acționare este de 3,5 N pentru comutarea contactului NC și de 3,8 N pentru comutarea contactului NO, cu o cursă totală de acționare de 4,3 mm. XB5AA25 are niveluri de protecție remarcabile: IP66, IP67, IP69 și IP69K, ceea ce înseamnă că este complet protejat împotriva prafului și jeturilor de apă și poate rezista la jeturi de apă de înaltă presiune și temperatură (presiune de 7000000 Pa la 55 °C, de la o distanță de 0,1 m). De asemenea, este conform cu clasele de protecție NEMA 13 și NEMA 4X și are o clasă de rezistență la impact IK03. Produsul funcționează în mod fiabil chiar și în intervale de temperatură extreme (-40 °C până la +70 °C), fiind potrivit pentru utilizarea în cele mai dure medii industriale. Butonul are numeroase certificări internaționale, precum DNV, CSA, UL, LROS, BV, și este conform cu standardele UL 508, JIS C8201-5-1, IEC 60947-5-4, IEC 60947-5-1, IEC 60947-1, CSA C22.2 nr. 14 și JIS C8201-1.

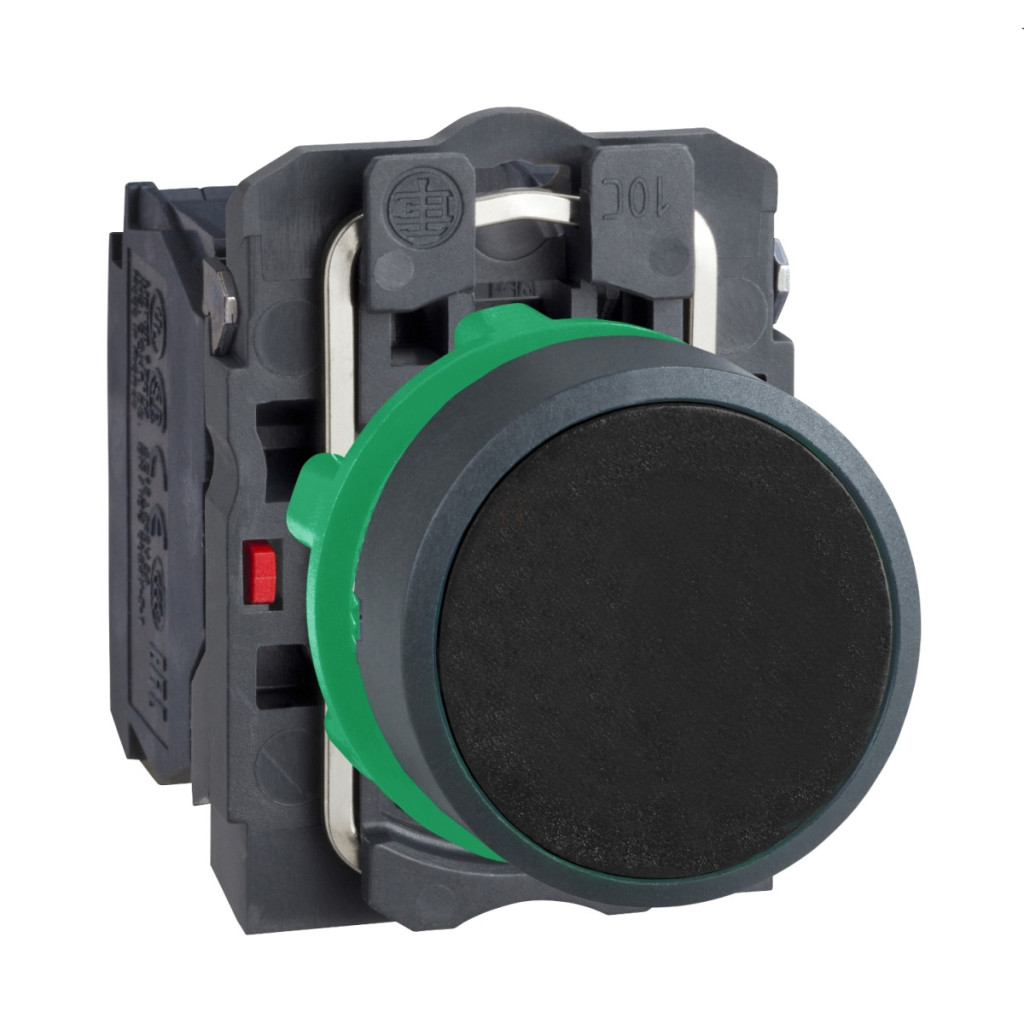

Schneider Electric Harmony XB5 - XB5AA25 - buton complet din plastic, Ø22, retur, 1NO+1NC, negru date tehnice
Date de bază
Familia de produse: Harmony XB5
Tipul produsului: Buton
Denumire scurtă: XB5
Material cadru: Plastic, gri închis
Formă cap: Standard
Material cadran de fixare: Plastic
Diametru de montare: 22,5 mm
Cantitate minimă de comandă: 1
Caracteristici de funcționare
Formă cap acționare: Rotundă
Tip de acționare: Revenire cu arc
Profil actuator: Negru, încastrat, nemarcat
Tip și compoziție contact: 1 NO + 1 NC
Funcționare contact: Întrerupere lentă
Conexiune: Terminale cu șurub, capăt de cablu max. 2 x 1,5 mm² (conform IEC 60947-1)
Terminale cu șurub, 1 x 0,22...2 x 2,5 mm² fără papuci de cablu (conform IEC 60947-1)
Caracteristici mecanice
Înălțime: 42 mm
Lățime: 30 mm
Adâncime: 52 mm
Distanța între borne ISO n°1: (13-14)NO, (21-22)NC
Rezistență la spălare cu presiune înaltă: 7.000.000 Pa la 55 °C, de la o distanță de 0,1 m
Utilizarea contactelor: Contacte standard
Deschidere pozitivă: Conform IEC 60947-5-1 Anexa K
Cursa de acționare: 1,5 mm (comutare electrică NC)
2,6 mm (comutare electrică NO)
4,3 mm (cursă completă)
Forță de acționare: 3,5 N pentru comutare electrică NC
3,8 N pentru comutare electrică NO
Durată de viață mecanică: 10.000.000 de cicluri
Cuplu de strângere: 0,8…1,2 N.m (conform IEC 60947-1)
Forma capului șurubului
Cruciform (compatibil cu șurubelnița Philips 1)
Cu cap cruciform (compatibil cu șurubelnița Pozidriv 1)
Cu cap plat (compatibil cu șurubelnița plată de 4 mm)
Cu fantă (compatibil cu șurubelniță plată de 5,5 mm)
Caracteristici electrice
Material contact: Aliaj de argint (Ag/Ni)
Protecție la scurtcircuit: Siguranță de tip gG de 10 A (conform IEC 60947-5-1)
Curent termic convențional în aer liber: 10 A (conform IEC 60947-5-1)
Tensiune nominală de izolație: 600 V (grad de poluare 3, conform IEC 60947-1)
Tensiune nominală de rezistență la impulsuri: 6 kV (conform IEC 60947-1)
Curent nominal de funcționare:
3 A la 240 V, AC-15, A600 (conform IEC 60947-5-1)
6 A la 120 V, AC-15, A600 (conform IEC 60947-5-1)
0,1 A la 600 V, DC-13, Q600 (conform IEC 60947-5-1)
0,27 A la 250 V, DC-13, Q600 (conform IEC 60947-5-1)
0,55 A la 125 V, DC-13, Q600 (conform IEC 60947-5-1)
1,2 A la 600 V, AC-15, A600 (conform IEC 60947-5-1)
Caracteristici de mediu
Protecție: TH
Temperatură de depozitare: -40…70 °C
Temperatură de funcționare: -40…70 °C
Categorie de supratensiune: Clasa II (conform IEC 60536)
Grad de protecție IP: IP66, IP67, IP69, IP69K (conform IEC 60529)
Grad de protecție NEMA: NEMA 13, NEMA 4X
Grad de protecție IK: IK03 (conform IEC 50102)
Standarde și certificări
Standarde: UL 508, JIS C8201-5-1, IEC 60947-5-4, IEC 60947-5-1, IEC 60947-1, CSA C22.2 Nr. 14, JIS C8201-1
Certificări de produs: DNV, CSA, listat UL, LROS, BV
Rezistență la vibrații: 5 gn (f=2...500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) accelerație semiondă sinusoidală, conform IEC 60068-2-27
50 gn (durată = 11 ms) accelerație semiondă sinusoidală, conform IEC 60068-2-27
