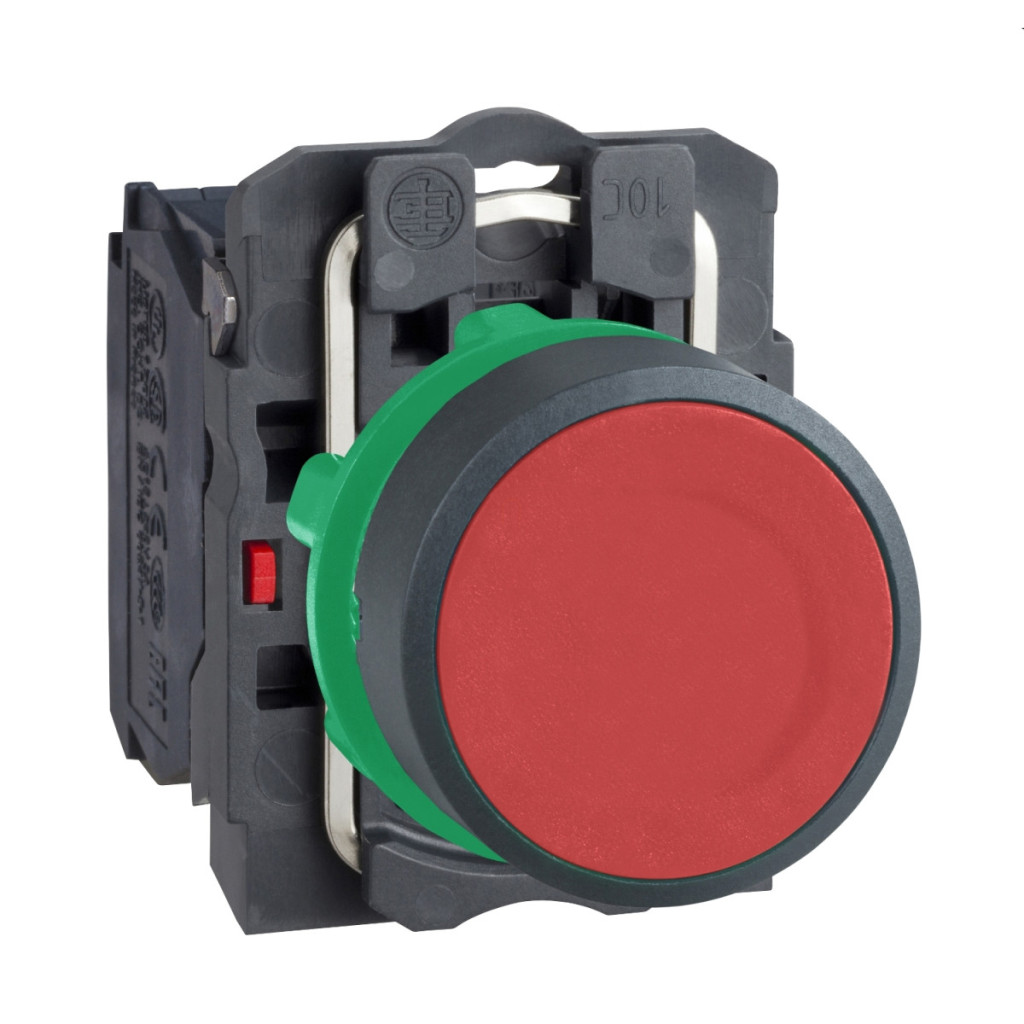

Butonul XB5AA42 din gama de produse Schneider Electric Harmony XB5 este un element de comandă de calitate profesională, de culoare roșie, cu revenire prin arc, conceput pentru utilizare în medii industriale. Acest buton cu diametrul de 22,5 mm și carcasă din plastic este alegerea perfectă pentru diverse panouri de control, dulapuri de comutație și echipamente industriale care necesită o funcționare fiabilă și o durată lungă de viață. Butonul XB5AA42 este un element de control cu design standard, încorporat într-o carcasă din plastic de culoare gri închis, cu 1 contact NC (normal închis). Butonul roșu, nemarcat, cu suprafață netedă, este ușor de identificat pe panoul de control, chiar și fără indicații vizuale. Contactul cu rupere lentă funcționează cu o forță de 3,5 N și își schimbă starea electrică după o deplasare de 1,5 mm, în timp ce cursa totală de funcționare este de 4,3 mm. Acest design mecanic precis contribuie la o durată de viață mecanică de 10 milioane de cicluri, asigurând o durabilitate remarcabilă chiar și în condiții de utilizare intensivă. Caracteristicile electrice ale produsului sunt remarcabile: tensiune nominală de izolare (Ui) de 600 V la gradul de poluare 3, tensiune nominală de impuls (Uimp) de 6 kV și curent termic convențional de 10 A. În categoria AC-15, se poate atinge o capacitate de încărcare de 2 A la 230 V, 3 A la 120 V și 4 A la 24 V, în timp ce în categoria DC-13 se poate atinge 0,2 A la 110 V și 0,5 A la 24 V. Fiabilitatea este indicată de faptul că, într-un mediu curat, valoarea fiabilității electrice (Lambda) este mai mică de 10^-6 la 5 V și 1 mA și mai mică de 10^-8 la 17 V și 5 mA, în conformitate cu standardul IEC 60947-5-4. Protecția împotriva scurtcircuitelor poate fi asigurată cu o siguranță de tip gG de 10 A, în conformitate cu IEC 60947-5-1. Butonul Schneider Electric XB5AA42 are o protecție remarcabilă: IP66, IP67, IP69 și IP69K și rezistență la impact IK03, ceea ce îl face ideal pentru utilizarea în medii industriale în care sunt prezente praf, umiditate sau jeturi de apă de înaltă presiune. Produsul poate rezista la spălarea cu presiune înaltă de până la 7000000 Pa la 55 °C de la o distanță de 0,1 m. Poate fi utilizat într-un interval larg de temperaturi (-40...+70 °C) atât pentru funcționare, cât și pentru depozitare. Conexiunea se realizează cu borne cu șurub, care permit conectarea cablurilor cu secțiune transversală de până la 2 × 1,5 mm² sau 1 × 0,22...2 × 2,5 mm² fără capete de cablu. Capetele șuruburilor pot fi acționate cu șurubelnițe Phillips, Pozidriv și plate. Grosimea de montare poate fi de 1-6 mm, iar cuplul de strângere este de 0,8...1,2 Nm conform IEC 60947-1. Butonul XB5AA42 este conform cu numeroase standarde internaționale, inclusiv IEC 60947-1, IEC 60947-5-1, CSA C22.2 Nr. 14, UL 508 și JIS C8201-5-1, și este certificat de DNV, CSA, UL, LROS și BV, fiind astfel adecvat pentru utilizare într-o gamă largă de aplicații la nivel mondial.
Schneider Electric Harmony XB5 - Date tehnice XB5AA42
Caracteristici principale
Familia de produse: Harmony XB5
Tipul produsului: Buton apăsat
Denumirea scurtă a produsului: XB5
Material placă frontală: Plastic, plastic gri închis
Design cap: Standard
Material inel de montare: Plastic
Diametru de montare: 22,5 mm
Formă indicator: Rotundă
Tip dispozitiv de control: Revenire cu arc
Design buton de control: Roșu, neted, nemarcat
Tip și compoziție contacte: 1 NC
Acțiune comutare: Întrerupere lentă
Conexiune
Tip terminal: Terminale cu șurub, ≤ 2 x 1,5 mm² capăt de cablu conform IEC 60947-1
Terminale cu șurub, 1 x 0,22...2 x 2,5 mm² fără papuci de cablu conform IEC 60947-1
Descrierea terminalului ISO n°1: (21-22)NC
Dimensiuni
Înălțime: 42 mm
Lățime: 30 mm
Adâncime:52 mm
Caracteristici electrice
Tensiune nominală de izolație: 600 V (grad de poluare 3) conform IEC 60947-1
Tensiune nominală de impuls: 6 kV conform IEC 60947-1
Curent termic convențional: 10 A conform IEC 60947-5-1
Curent nominal de funcționare:
- 3 A 240 V, AC-15, A600 conform IEC 60947-5-1
- 6 A 120 V, AC-15, A600 conform IEC 60947-5-1
- 0,1 A 600 V, DC-13, Q600 conform IEC 60947-5-1
- 0,27 A 250 V, DC-13, Q600 conform IEC 60947-5-1
- 0,55 A 125 V, DC-13, Q600 conform IEC 60947-5-1
- 1,2 A 600 V, AC-15, A600 conform IEC 60947-5-1
Caracteristici mecanice
Cursă de funcționare: 1,5 mm (comutare electrică NC), 4,3 mm (cursă completă)
Forță de acționare: 3,5 N comutare electrică NC
Durată de viață mecanică: 10.000.000 de cicluri
Cuplu de strângere: 0,8...1,2 N.m conform IEC 60947-1
Protecție
Clasă de protecție IP: IP66, IP67, IP69, IP69K conform IEC 60529
Clasă de protecție NEMA: NEMA 13, NEMA 4X
Rezistență la impact IK: IK03 conform IEC 50102
Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
Condiții de mediu
Tratament de protecție: TH
Temperatura ambiantă în timpul depozitării: -40...70 °C
Temperatura ambiantă în timpul funcționării: -40...70 °C
Categorie de supratensiune: Clasa II conform IEC 60536
Certificate
Certificate de produs: DNV, CSA, UL, LROS (Lloyds register of shipping), BV
Standarde: IEC 60947-1, CSA C22.2 Nr. 14, JIS C8201-5-1, UL 508, IEC 60947-5-1, IEC 60947-5-4, JIS C8201-1
Rezistență la vibrații și șocuri
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) pentru accelerație semiondă sinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) pentru accelerație semiondă sinusoidală conform IEC 60068-2-27
