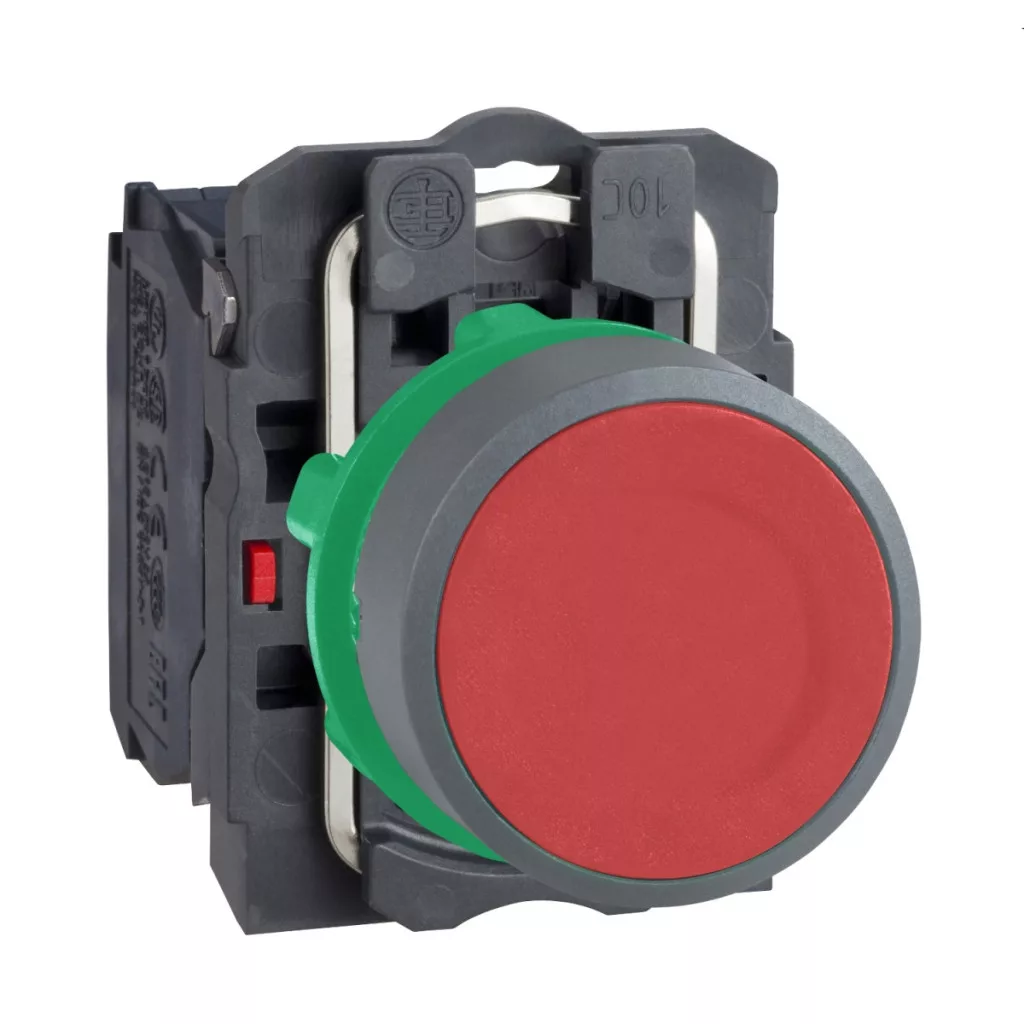

Harmony XB5 - XB5AA42C0 - buton complet din plastic, Ø22, retur, 1NC, roșu, inel gri date tehnice
Caracteristici generale
Tip produs: Buton
Familie de produse: Harmony XB5
Denumire scurtă dispozitiv: XB5
Material inel: Gri, acoperit cu plastic
Tip cap: Standard
Material colier de montare: Plastic
Diametru de montare: 22,5 mm
Formă cap unitate indicator: Rotundă
Tip acționare: Revenire cu arc
Profil acționare: Roșu, încastrat, nemarcat
Tip și compoziție contact: 1 NC
Funcționare contact: Deschidere lentă Conexiuni Tip terminal: Cleme cu șurub, ≤ 2 x 1,5 mm² cu manșoane conform IEC 60947-1 Cleme cu șurub, 1 x 0,22...2 x 2,5 mm² fără manșoane conform IEC 60947-1
Dimensiuni
Înălțime: 42 mm
Lățime: 30 mm
Adâncime: 52 mm
Descrierea terminalului ISO n°1: (21-22)NC
Caracteristici de performanță
Rezistență la spălare cu presiune înaltă: 7.000.000 Pa la 55 °C, de la o distanță de 0,1 m
Utilizarea contactelor: Contacte standard
Deschidere pozitivă: În conformitate cu anexa K la IEC 60947-5-1
Cursa de acționare: 1,5 mm (schimbare de stare electrică NC)
Cursa totală: 4,3 mm
Forță de acționare: 3,5 N la schimbarea de stare electrică NC
Durată de viață mecanică: 10.000.000 de cicluri
Cuplu de strângere: 0,8...1,2 N·m conform IEC 60947-1
Caracteristici șurub
Formă cap șurub: În formă de cruce, compatibilă cu șurubelnița Philips 1
În formă de cruce, compatibilă cu șurubelnița Pozidriv 1
Cu fantă, compatibilă cu șurubelnița plată de 4 mm
Caracteristici electrice
Material contact: Aliaj de argint (Ag/Ni)
Protecție la scurtcircuit: Siguranță de tip gG de 10 A conform IEC 60947-5-1
Curent termic convențional de răcire cu aer liber: 10 A conform IEC 60947-5-1
Tensiune nominală de izolație: 600 V (grad de poluare 3) conform IEC 60947-1
Tensiune nominală de impuls rezistentă: 6 kV conform IEC 60947-1
Curent nominal de funcționare: 3 A la 240 V, AC-15, A600 conform IEC 60947-5-1
6 A la 120 V, AC-15, A600 conform IEC 60947-5-1
0,1 A la 600 V, DC-13, Q600 conform IEC 60947-5-1
0,27 A la 250 V, DC-13, Q600 conform IEC 60947-5-1
0,55 A la 125 V, DC-13, Q600 conform IEC 60947-5-1
1,2 A la 600 V, AC-15, A600 conform IEC 60947-5-1
Durată de viață electrică
1.000.000 de cicluri AC-15, 2 A la 230 V, frecvență de funcționare <3600 cicluri/oră, factor de încărcare: 0,5 conform IEC 60947-5-1: Anexa C
1.000.000 de cicluri AC-15, 3 A la 120 V, frecvență de funcționare <3600 cicluri/oră, factor de încărcare: 0,5 conform IEC 60947-5-1: Anexa C
1.000.000 cicluri AC-15, 4 A la 24 V, frecvență de funcționare <3600 cicluri/oră, factor de încărcare: 0,5 conform IEC 60947-5-1: Anexa C
1.000.000 cicluri DC-13, 0,2 A la 110 V, frecvență de funcționare <3600 cicluri/oră, factor de încărcare: 0,5 conform IEC 60947-5-1: Anexa C
1.000.000 cicluri DC-13, 0,5 A la 24 V, frecvență de funcționare <3600 cicluri/oră, factor de încărcare: 0,5 conform IEC 60947-5-1: Anexa C
Condiții de mediu
Tratament de protecție: TH
Temperatura ambiantă de depozitare: -40...70 °C
Temperatura ambiantă de funcționare: -40...70 °C
Categorie de supratensiune: Clasa II conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529, IP67
Grad de protecție NEMA: NEMA 13, NEMA 4X
Grad de protecție IK: IK03 conform IEC 50102
Certificate și standarde
Standarde: IEC 60947-1, CSA C22.2 nr. 14, JIS C8201-5-1, UL 508, IEC 60947-5-1, IEC 60947-5-4, JIS C8201-1 Certificări de produs: DNV, CSA, UL, LROS (Lloyds register of shipping), BV
Rezistență la vibrații și șocuri
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
2 mm vârf la vârf (f= 2...10 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
25 gn (durată = 6 ms) 1000 de impacturi pe fiecare axă conform IEC 60068-2-27
