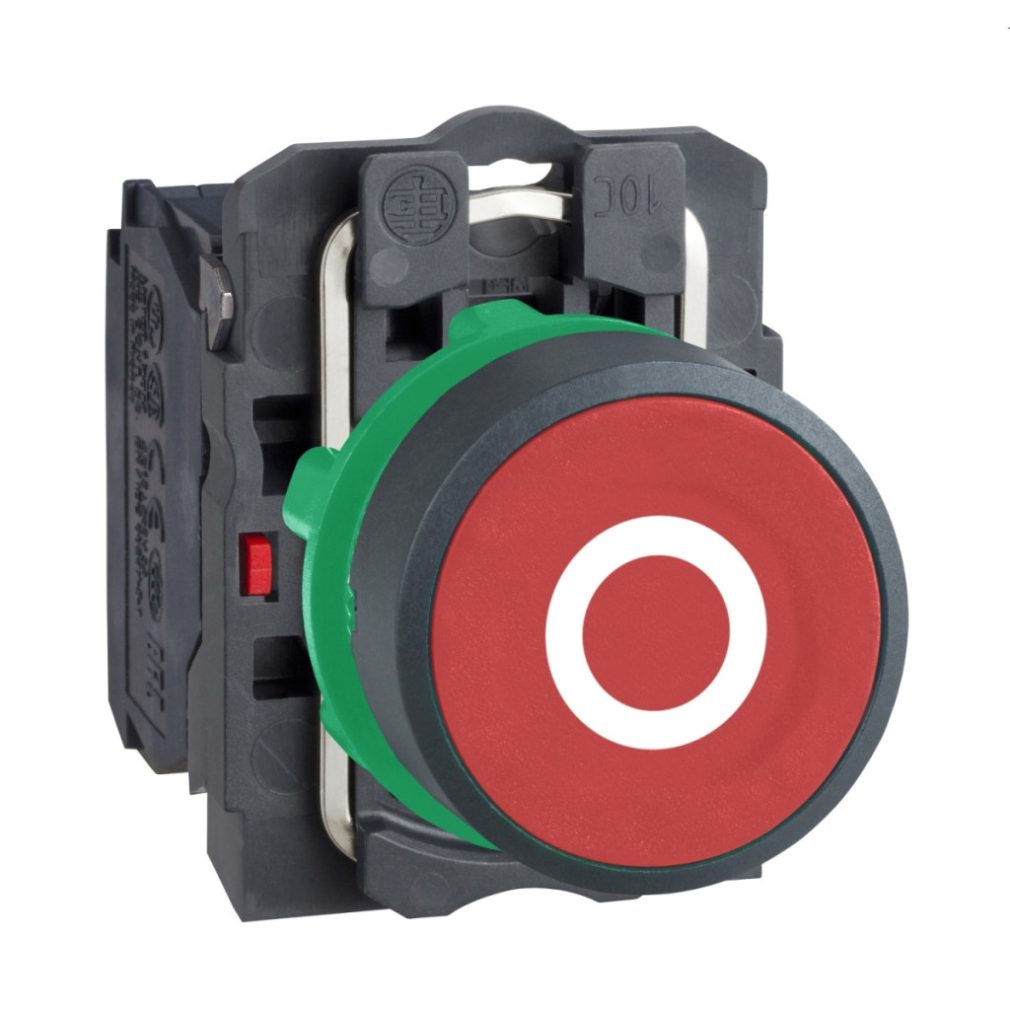

Butonul complet din plastic XB5AA4322 din familia de produse Schneider Electric Harmony XB5 este o componentă cheie în tehnologia de control industrial fiabilă. Acest buton roșu, marcat cu O, cu revenire prin arc, este alegerea perfectă pentru instalarea în diverse panouri de control și dulapuri de comutație, unde sunt necesare un feedback vizual clar și o funcționare fiabilă. Produsul are o carcasă din plastic de culoare gri închis și o suprafață de apăsare roșie, adâncită, cu un marcaj O alb, clar vizibil. Cu un diametru de montare de 22,5 mm, butonul este compatibil cu majoritatea dimensiunilor standard industriale, fiind ușor de integrat în sistemele existente. Butonul are un contact normal închis (NC), care asigură o funcționare cu întrerupere lentă. XB5AA4322 are o cursă completă de 4,3 mm, comutarea electrică având loc la 1,5 mm. Este necesară o forță de 3,5 N pentru acționare, ceea ce asigură că nu se produce o activare accidentală, permițând în același timp o utilizare confortabilă. Butonul Schneider Electric XB5AA4322 oferă o durabilitate remarcabilă, cu o durată de viață mecanică de 10 milioane de cicluri de comutare și o durată de viață electrică de 1 milion de cicluri în diverse condiții de încărcare. Produsul este echipat cu terminale cu șurub care permit conectarea firelor cu o secțiune transversală maximă de 2 x 1,5 mm² cu capete de cablu sau 1 x 0,22...2 x 2,5 mm² fără capete de cablu, în conformitate cu standardul IEC 60947-1. Capetele șuruburilor sunt proiectate pentru a fi compatibile cu o varietate de șurubelnițe, inclusiv Philips 1, Pozidriv 1 și șurubelnițe plate de 4 mm și 5,5 mm. Produsul are clase de protecție remarcabile: IP66, IP67, IP69, IP69K și, de asemenea, este conform cu standardele NEMA 13 și NEMA 4X. Rezistă la spălarea cu presiune înaltă (7000000 Pa, la 55 °C, de la o distanță de 0,1 m) și poate fi utilizat într-un interval larg de temperaturi (-40...+70 °C). În conformitate cu IEC 60947-5-1 Anexa K, are deschidere pozitivă, ceea ce este deosebit de important în aplicațiile de siguranță. Butonul este conform cu mai multe standarde internaționale (UL 508, IEC 60947-5-1, CSA C22.2 nr. 14, IEC 60947-5-4, JIS C8201-5-1, IEC 60947-1, JIS C8201-1) și are mai multe certificări internaționale (DNV, CSA, UL, LROS, BV). Contactele din aliaj de argint (Ag/Ni) asigură o fiabilitate electrică ridicată (Λ < 10exp(-8)) chiar și la tensiuni și curenți reduse, garantând performanțe excelente în aplicații critice de control.
Schneider Electric Harmony XB5 - XB5AA4322 - buton complet din plastic, Ø22, retur, 1NC, roșu, „O” date tehnice
Caracteristici generale
Tipul produsului: Buton
Familia de produse: Harmony XB5
Denumire scurtă a produsului: XB5
Material placă frontală: Plastic, gri închis
Tip unitate principală: Standard
Material inel de fixare: Plastic
Diametru de montare: 22,5 mm
Caracteristici de funcționare
Forma actuatorului: Rotundă
Tipul actuatorului: Revenire cu arc
Profilul actuatorului: Roșu, încastrat, marcat cu O (alb)
Tipul și compoziția contactului: 1 NC (normal închis)
Funcționarea contactului: Întrerupere lentă
Cursă de funcționare: 1,5 mm (schimbare electrică a stării contactului NC), 4,3 mm (cursă completă)
Forță de acționare: 3,5 N pentru schimbarea electrică a stării contactului NC
Durată de viață mecanică: 10.000.000 de cicluri
Caracteristici electrice
Material contact: Aliaj de argint (Ag/Ni)
Protecție la scurtcircuit: Siguranță de tip gG de 10 A conform IEC 60947-5-1
Curent termic convențional în aer liber: 10 A conform IEC 60947-5-1
Tensiune nominală de izolație: 600 V (grad de poluare 3) conform IEC 60947-1
Tensiune nominală de impuls rezistentă: 6 kV conform IEC 60947-1
Curent nominal de funcționare: 3 A la 240 V, AC-15, A600 conform IEC 60947-5-1
6 A la 120 V, AC-15, A600 conform IEC 60947-5-1
0,1 A la 600 V, DC-13, Q600 conform IEC 60947-5-1
0,27 A la 250 V, DC-13, Q600 conform IEC 60947-5-1
0,55 A la 125 V, DC-13, Q600 conform IEC 60947-5-1
1,2 A la 600 V, AC-15, A600 conform IEC 60947-5-1
Durată de viață electrică: 1.000.000 de cicluri în diverse condiții de încărcare
Fiabilitate electrică: Λ < 10exp(-6) la 5 V și 1 mA într-un mediu curat conform IEC 60947-5-4
Λ < 10exp(-8) 17 V și 5 mA într-un mediu curat conform IEC 60947-5-4
Caracteristici de conectare și montare
Conectori: Terminale cu șurub, <= 2 x 1,5 mm² papuci de cablu conform IEC 60947-1
Terminale cu șurub, 1 x 0,22...2 x 2,5 mm² fără papuci de cablu conform IEC 60947-1
Marcarea terminalelor conform ISO: (21-22)NC
Formă cap șurub: Cruce (compatibil cu șurubelniță Philips 1)
Cruce (compatibil cu șurubelniță Pozidriv 1)
Cu fantă (compatibil cu șurubelniță plată de 4 mm)
Cu fantă (compatibil cu șurubelniță plată de 5,5 mm)
Cuplu de strângere: 0,8...1,2 N·m conform IEC 60947-1
Caracteristici mecanice
Înălțime: 42 mm
Lățime: 30 mm
Adâncime: 52 mm
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) accelerație semisinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) accelerație semisinusoidală conform IEC 60068-2-27
Caracteristici de mediu
Tratament de protecție: TH
Temperatura ambiantă în timpul depozitării: -40...70 °C -40...70 °C
Categorie de supratensiune: Clasa II conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529
IP67
IP69
IP69K
Grad de protecție NEMA: NEMA 13
NEMA 4X
Grad de protecție IK: IK03 conform IEC 50102
Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
Deschidere pozitivă: Conform IEC 60947-5-1 Anexa K
Standarde și certificări
Standarde: UL 508
IEC 60947-5-1
CSA C22.2 Nr. 14
IEC 60947-5-4
JIS C8201-5-1
IEC 60947-1
JIS C8201-1
Certificări de produs: DNV
CSA
UL listat
LROS (Lloyds Register of Shipping)
BV
