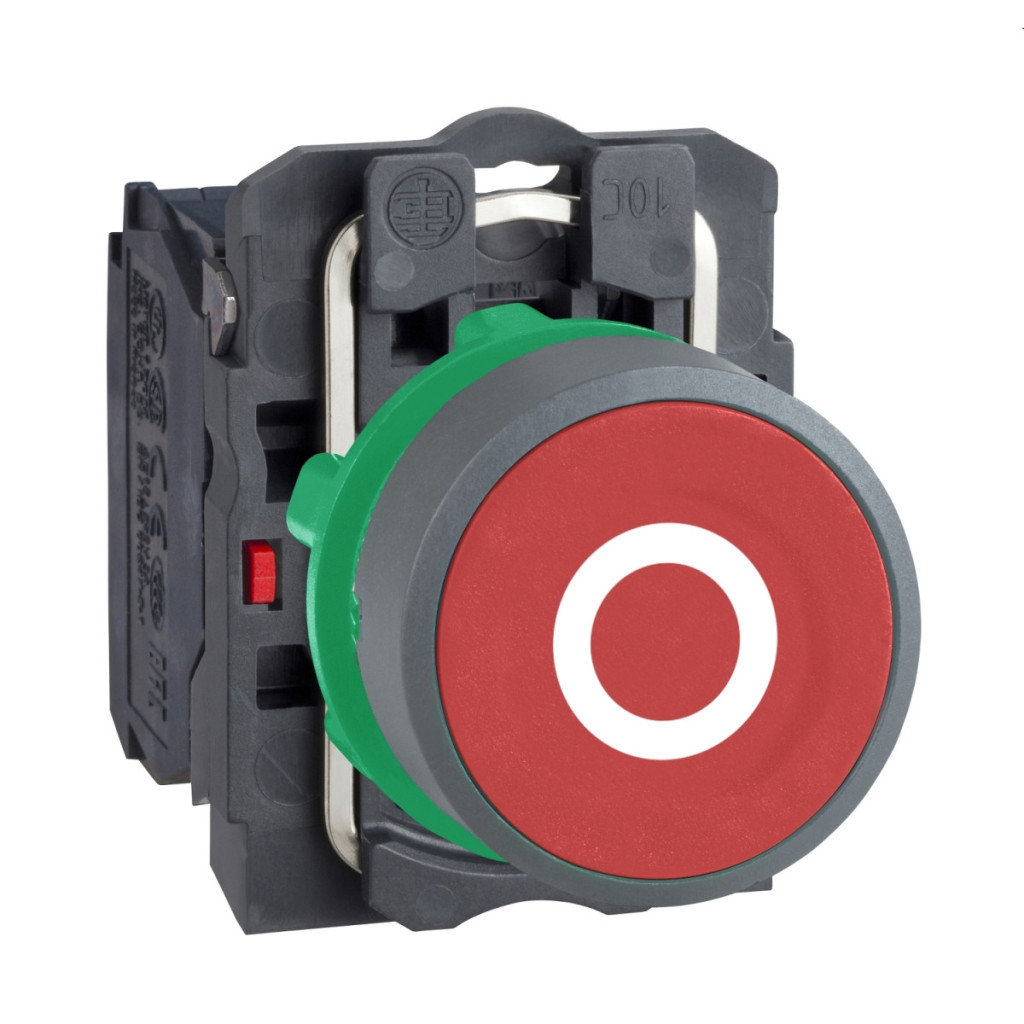

XB5AA4322C0, parte a gamei de produse Harmony XB5 de la Schneider Electric, este un buton industrial profesional care asigură o funcționare fiabilă și o durabilitate excelentă în medii industriale. Acest buton roșu cu marcaj O se potrivește într-un orificiu de montare standard de 22 mm și are un inel din plastic gri, care nu numai că servește scopurilor practice, dar îmbunătățește și aspectul estetic. Butonul XB5AA4322C0 are o funcție de revenire cu arc, ceea ce înseamnă că revine automat la poziția inițială după ce a fost apăsat. Produsul conține un contact 1NC (un singur contact normal închis), care este de tipul cu întrerupere lentă atunci când este acționat. Conexiunea se realizează cu borne cu șurub care pot acomoda cabluri de până la 2 x 1,5 mm² cu capete de cablu (conform IEC 60947-1) sau cabluri de 1 x 0,22...2 x 2,5 mm² fără capete de cablu. Această opțiune de conectare versatilă facilitează instalarea într-o varietate de aplicații. Butonul are caracteristici tehnice remarcabile. Are o înălțime de 42 mm, o lățime de 30 mm și o adâncime de 52 mm. Cursa de acționare este de 4,3 mm în total, din care 1,5 mm este pentru comutarea electrică a contactului NC. Forța necesară pentru acționare este de 3,5 N pentru a schimba starea contactului NC. Dispozitivul are o durată de viață mecanică extrem de lungă, de 10 milioane de cicluri de comutare, ceea ce dovedește durabilitatea și fiabilitatea Schneider Electric XB5AA4322C0 chiar și în cazul utilizării industriale pe termen lung. Cuplul de strângere este între 0,8 și 1,2 Nm conform IEC 60947-1. Contactele sunt fabricate din aliaj de argint (Ag/Ni), ceea ce asigură o conductivitate electrică excelentă. Produsul are, de asemenea, caracteristici electrice remarcabile. Curentul termic convențional măsurat în aer liber este de 10 A, conform IEC 60947-5-1. Tensiunea nominală de izolație este de 600 V (grad de poluare 3), conform IEC 60947-1, iar tensiunea nominală de rezistență la impulsuri este de 6 kV, conform aceluiași standard. Curentul nominal de funcționare variază pentru diferite categorii de utilizare: 3 A la 240 V AC-15, A600; 6 A la 120 V AC-15, A600; 0,1 A la 600 V DC-13, Q600; 0,27 A la 250 V DC-13, Q600; 0,55 A la 125 V DC-13, Q600; și 1,2 A la 600 V AC-15, A600, toate în conformitate cu IEC 60947-5-1. Produsul are o durată de viață electrică de 1 milion de cicluri de comutare în categoria AC-15 la diverse sarcini, <3600 cicluri/oră viteză de funcționare și factor de încărcare 0,5, conform IEC 60947-5-1: Anexa C. XB5AA4322C0 are, de asemenea, o rezistență excelentă la mediul înconjurător. Gradul său de protecție IP este IP66 și IP67 conform IEC 60529, iar gradul de protecție NEMA este NEMA 13 și NEMA 4X. Produsul are o rezistență la spălarea cu presiune înaltă de 7.000.000 Pa la 55 °C de la o distanță de 0,1 m. Gradul de rezistență la impact IK este IK03 conform IEC 50102. Intervalul de temperatură de funcționare și depozitare este între -40 °C și +70 °C. Produsul este, de asemenea, rezistent la vibrații: 5 gn (f= 2...500 Hz) și 2 mm vârf-la-vârf (f= 2...10 Hz) conform IEC 60068-2-6. Rezistența la șocuri este de 30 gn (durată = 18 ms) pentru accelerație cu jumătate de undă sinusoidală, 50 gn (durată = 11 ms) pentru accelerație semiondă sinusoidală și 25 gn (durată = 6 ms) pentru 1000 de șocuri pe fiecare axă, toate în conformitate cu IEC 60068-2-27.
Schneider Electric Harmony XB5 - XB5AA4322C0 specificații tehnice
Caracteristici cheie
Familia de produse: Harmony XB5
Tipul produsului: Buton apăsat
Denumirea scurtă a dispozitivului: XB5
Materialul cadrului: Plastic zincat gri
Tip cap: Standard
Material inel de fixare: Plastic
Diametru de montare: 22,5 mm
Formă cap unitate de semnalizare: Rotundă
Tipul actuatorului: Revenire cu arc
Profilul actuatorului: Roșu plat, O (alb)
Tipul și compoziția contactului: 1 NC
Funcționarea contactului: Întrerupere lentă
Conexiuni
Conectori: Terminal cu șurub, capăt de cablu <= 2 x 1,5 mm², conform IEC 60947-1
Terminal cu șurub, 1 x 0,22...2 x 2,5 mm² fără papuci de cablu, conform IEC 60947-1
Dimensiuni
Înălțime: 42 mm
Lățime: 30 mm
Adâncime: 52 mm
Tabel terminal ISO n°1: (21-22)NC
Date tehnice
Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
Utilizarea contactelor: Contacte standard
Deschidere pozitivă: în conformitate cu IEC 60947-5-1 Anexa K
Cursă de acționare: 1,5 mm (schimbare de stare electrică NC)
4,3 mm (cursă completă)
Forță de acționare: 3,5 N pentru schimbarea stării electrice NC
Durată de viață mecanică: 10.000.000 de cicluri
Cuplu de strângere: 0,8...1,2 N.m conform IEC 60947-1
Forma capului șurubului
Cruciformă, compatibilă cu șurubelnița Philips 1
Cruciformă, compatibilă cu șurubelnița Pozidriv 1
Cu fantă, compatibilă cu șurubelniță plată cu diametrul de 4 mm
Cu fantă, compatibilă cu șurubelniță plată cu diametrul de 5,5 mm
Caracteristici electrice
Material contact: Aliaj de argint (Ag/Ni)
Protecție la scurtcircuit: Siguranță de tip gG de 10 A conform IEC 60947-5-1
[Ith] curent termic convențional măsurat în aer liber: 10 A conform IEC 60947-5-1
[Ui] tensiune nominală de izolare: 600 V (grad de poluare 3) conform IEC 60947-1
[Uimp] tensiune nominală de rezistență la impuls: 6 kV conform IEC 60947-1
[Ie] curent nominal de funcționare:
3 A la 240 V, AC-15, A600 conform IEC 60947-5-1
6 A la 120 V, AC-15, A600 conform IEC 60947-5-1
0,1 A la 600 V, DC-13, Q600 conform IEC 60947-5-1
0,27 A la 250 V, DC-13, Q600 conform IEC 60947-5-1
0,55 A la 125 V, DC-13, Q600 conform IEC 60947-5-1
1,2 A la 600 V, AC-15, A600 conform IEC 60947-5-1
Durată de viață electrică:
1.000.000 de cicluri AC-15, 2 A la 230 V, viteză de funcționare <3600 cicluri/oră, factor de încărcare: 0,5 conform IEC 60947-5-1: Anexa C
1.000.000 cicluri AC-15, 3 A la 120 V, viteză de funcționare <3600 cicluri/oră, factor de încărcare: 0,5 IEC 60947-5-1: conform Anexei C
1.000.000 cicluri AC-15, 4 A la 24 V, viteză de funcționare <3600 cicluri/oră, factor de încărcare: 0,5 IEC 60947-5-1: conform Anexei C
1.000.000 cicluri DC-13, 0,2 A la 110 V, viteză de funcționare <3600 cicluri/oră, factor de încărcare: 0,5 Conform IEC 60947-5-1: Anexa C
1.000.000 cicluri DC-13, 0,5 A la 24 V, viteză de funcționare <3600 cicluri/oră, factor de încărcare: 0,5 IEC 60947-5-1: conform Anexei C
Fiabilitate electrică:
Λ < 10exp(-6) 5 V și 1 mA într-un mediu curat conform IEC 60947-5-4
Λ < 10exp(-8) La 17 V și 5 mA într-un mediu curat conform IEC 60947-5-4
Caracteristici de mediu
Grad de protecție: TH
Temperatura ambiantă în timpul depozitării: -40...70 °C
Temperatura ambiantă în timpul funcționării: -40...70 °C
Categorie de supratensiune: Clasa II conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529, IP67
Grad de protecție NEMA: NEMA 13, NEMA 4X
Grad de protecție IK: IK03 conform IEC 50102
Standarde și certificări
Standarde:
UL 508
IEC 60947-5-1
CSA C22.2 Nr. 14
IEC 60947-5-4
JIS C8201-5-1
IEC 60947-1
JIS C8201-1
Certificări de produs:
DNV
CSA
UL listat
LROS (Lloyds register of shipping)
BV
Rezistență la vibrații și șocuri
Rezistență la vibrații:
5 gn (f= 2...500 Hz) conform IEC 60068-2-6
2 mm vârf la vârf (f= 2...10 Hz) conform IEC 60068-2-6
Rezistență la șocuri:
30 gn (durată = 18 ms) pentru accelerație cu semiondă sinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) pentru accelerație cu semiondă sinusoidală conform IEC 60068-2-27
25 gn (durată = 6 ms) 1000 de șocuri pe fiecare axă conform IEC 60068-2-27
