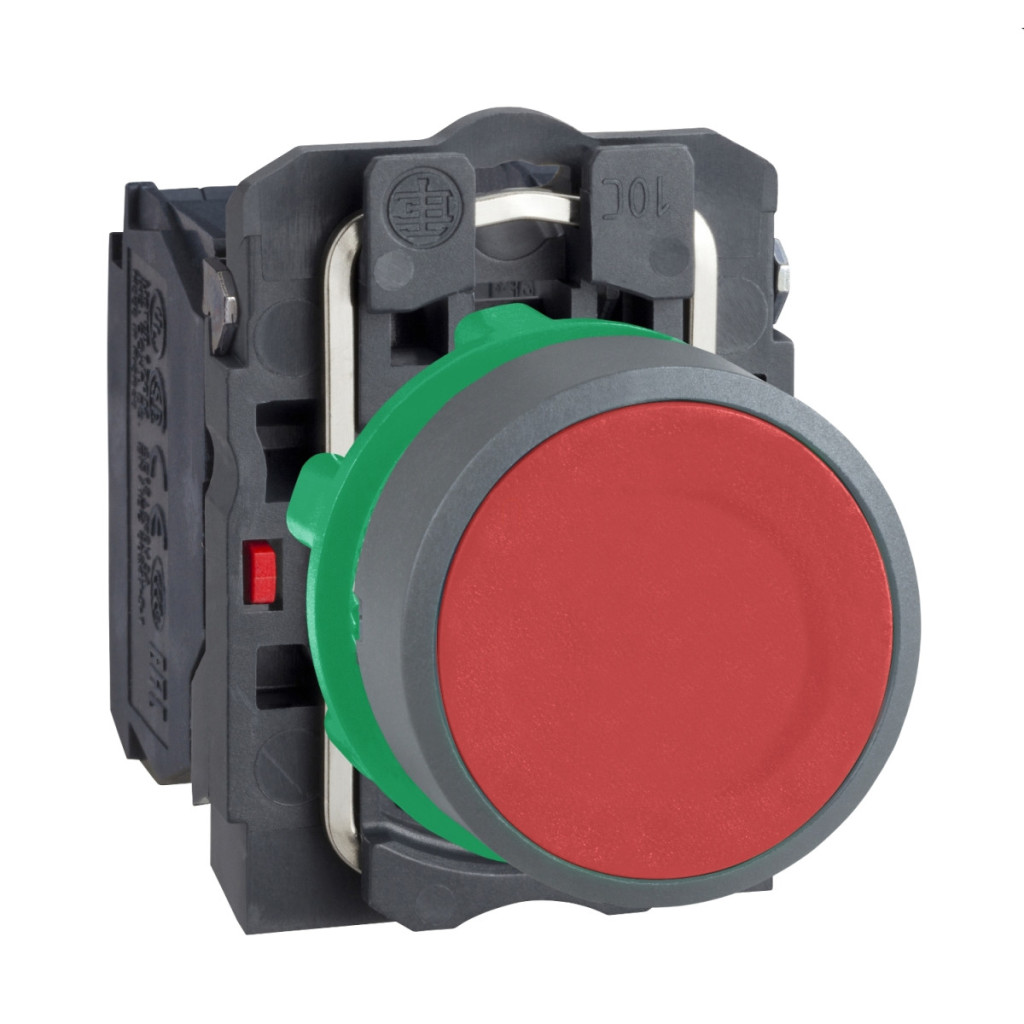

Butonul Schneider Electric Harmony XB5 seria XB5AA45C0 este un element de control industrial de înaltă calitate, care combină fiabilitatea, durabilitatea și designul ușor de utilizat. Acest buton roșu, cu revenire la centru, este alegerea ideală pentru diverse aplicații industriale în care sunt necesare funcționarea fiabilă și ușurința în utilizare. Produsul este o unitate completă care include o placă frontală din plastic gri și un buton roșu, încastrat, nemarcat. Cu un diametru standard de montare de 22,5 mm, dispozitivul poate fi instalat cu ușurință în majoritatea panourilor de control. Dispozitivul are 1 contact NO (normal deschis) și 1 contact NC (normal închis), ceea ce permite utilizarea universală în diverse sarcini de comutare. Butonul XB5AA45C0 este echipat cu terminale cu șurub care pot fi utilizate cu capete de cablu de până la 2 x 1,5 mm² sau fără capete de cablu de până la 1 x 0,22...2 x 2,5 mm², în conformitate cu standardul IEC 60947-1. Butonul Schneider Electric Harmony XB5 are parametri tehnici remarcabili. Dispozitivul poate efectua 10 milioane de cicluri de funcționare mecanică, asigurând o durabilitate excepțională. Forța de acționare este de 3,5 N pentru comutarea contactului NC și de 3,8 N pentru comutarea contactului NO. Produsul are un grad de protecție IP66 și IP67, care oferă o protecție excelentă împotriva prafului și a apei, asigurând o funcționare fiabilă chiar și în condiții de mediu extreme. De asemenea, este conform cu standardele NEMA 13 și NEMA 4X. Dispozitivul poate fi utilizat într-un interval de temperatură de funcționare și depozitare de la -40 °C la +70 °C, ceea ce oferă o versatilitate excepțională pentru aplicații în diverse condiții de mediu. Butonul XB5AA45C0 are proprietăți electrice remarcabile. Are un curent termic convențional de răcire cu aer liber de 10 A conform IEC 60947-5-1. Tensiunea nominală de izolare este de 600 V (grad de poluare 3) conform IEC 60947-1, în timp ce tensiunea nominală de impuls este de 6 kV conform IEC 60947-1. Produsul are diferite curenți nominali de funcționare: 3 A la 240 V, 6 A la 120 V în categoria de sarcină AC-15 și diverse valori în categoria de sarcină DC-13, ceea ce permite o utilizare versatilă. Durata de viață electrică este de 1 milion de cicluri în diverse condiții de sarcină. Dispozitivul are contacte din aliaj de argint (Ag/Ni), care asigură o fiabilitate electrică excelentă, în special în medii curate.
Schneider Electric Harmony XB5 - XB5AA45C0 - buton complet din plastic, Ø22, retur, 1NO+1NC, roșu, inel gri date tehnice
Caracteristici generale
Familia de produse: Harmony XB5
Tipul produsului: Buton
Denumirea scurtă a dispozitivului: XB5
Materialul plăcii frontale: Plastic cu acoperire gri
Tip cap: Standard
Material inel de montare: Plastic
Diametru de montare: 22,5 mm
Formă cap unitate de semnalizare: Rotundă
Tip acționare: Revenire cu arc
Profil acționare: Roșu, încastrat, nemarcat
Caracteristici de comutare
Tipul și compoziția contactului: 1 NO + 1 NC
Funcționarea contactului: Deschidere lentă
Conexiuni - terminale: Terminale cu șurub, capăt de cablu <= 2 x 1,5 mm² conform IEC 60947-1
Descrierea terminalelor ISO n°1: (21-22)NC, (13-14)NO
Material contact: Aliaj de argint (Ag/Ni)
Protecție la scurtcircuit: Siguranță de tip gG de 10 A conform IEC 60947-5-1
Caracteristici electrice
Curent termic convențional de răcire cu aer liber [Ith]: 10 A conform IEC 60947-5-1
Tensiune nominală de izolație [Ui]: 600 V (grad de poluare 3) conform IEC 60947-1
Tensiune nominală de impuls [Uimp]: 6 kV conform IEC 60947-1
Curent nominal de funcționare [Ie]: 3 A la 240 V, AC-15, A600 conform IEC 60947-5-1
6 A la 120 V, AC-15, A600 conform IEC 60947-5-1
0,1 A la 600 V, DC-13, Q600 conform IEC 60947-5-1
0,27 A la 250 V, DC-13, Q600 conform IEC 60947-5-1
0,55 A la 125 V, DC-13, Q600 conform IEC 60947-5-1
1,2 A la 600 V, AC-15, A600 conform IEC 60947-5-1
Caracteristici mecanice
Cursă de funcționare: 1,5 mm (schimbare de stare electrică NC)
2,6 mm (schimbare de stare electrică NO)
4,3 mm (deplasare totală)
Forță de acționare: 3,5 N schimbare de stare electrică NC
3,8 N schimbare de stare electrică NO
Durată de viață mecanică: 10.000.000 de cicluri
Cuplu de strângere: 0,8...1,2 N.m conform IEC 60947-1
Dimensiuni: 42 mm înălțime, 30 mm lățime, 52 mm adâncime
Caracteristici de mediu
Grad de protecție (IP): IP66 conform IEC 60529, IP67
Clasă de protecție NEMA: NEMA 13, NEMA 4X
Clasă de protecție IK: IK03 conform IEC 50102
Temperatură de funcționare și depozitare: -40...70 °C
Categorie de supratensiune: Clasa II conform IEC 60536
Certificate și standarde
Standarde: IEC 60947-5-4, IEC 60947-1, JIS C8201-5-1, CSA C22.2 Nr. 14, IEC 60947-5-1, UL 508, JIS C8201-1
Certificări de produs: DNV, CSA, UL, LROS (Lloyds register of shipping), BV
