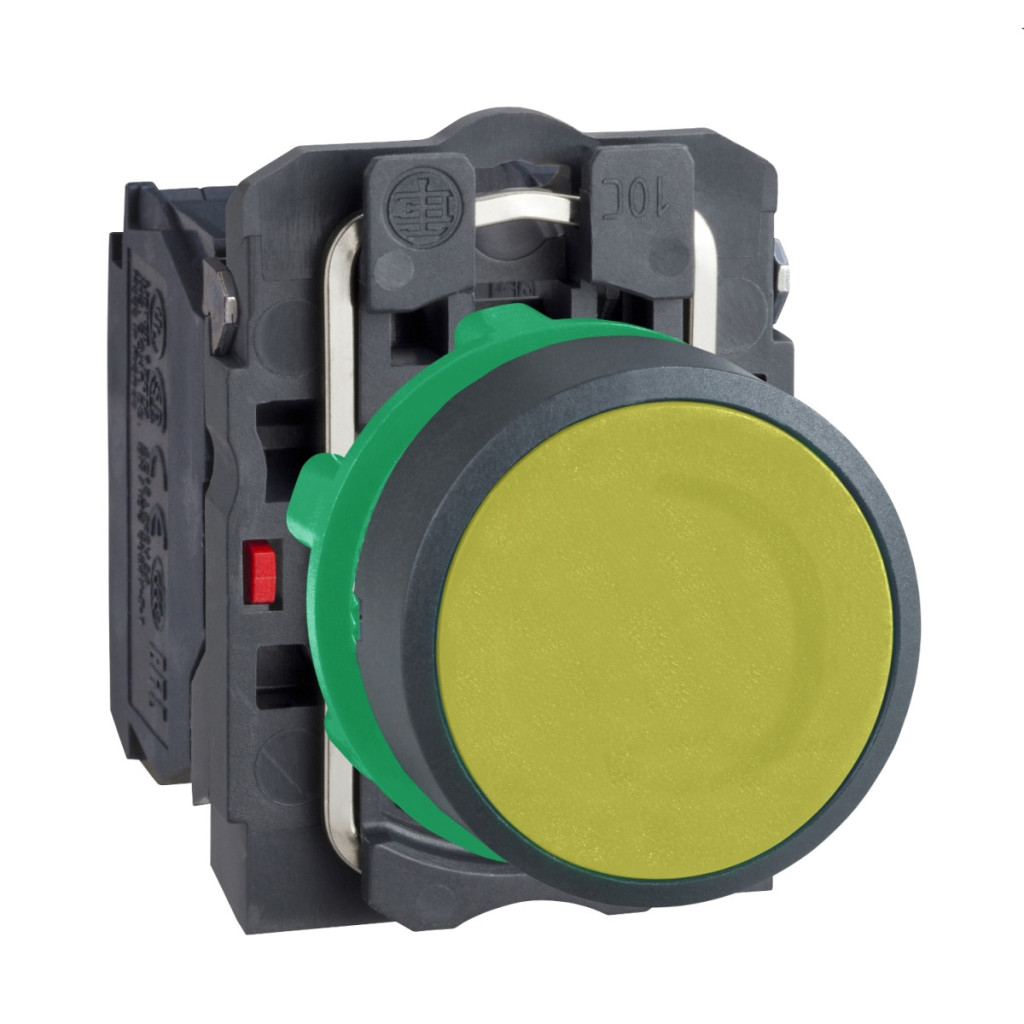

Schneider Electric Harmony XB5 - XB5AA55 - buton complet din plastic, Ø22, retur, 1NO+1NC, galben

Lățime: 55 mm

Lungime: 88 mm

Înălțime: 35 mm

Va ajunge la tine: 9-16 zile lucrătoare

Schneider Electric Harmony XB5 - XB5AA55 - buton complet din plastic, Ø22, retur, 1NO+1NC, galben

Name: Schneider Electric Harmony XB5 - XB5AA55 - buton complet din plastic, Ø22, retur, 1NO+1NC, galben
Brand: Schneider Electric Zrt.
SKU: 3389110842258
Price: 54.29 RON
Availability: InStock

54,29 RON

Va ajunge la tine: 9-16 zile lucrătoare

Din stoc extern, livrabil până la 9-16 zile lucrătoare: mai mult de 1000 bucată.

Dorești reducere?

👀Click la produse asemănătoare!

Schneider Electric

Schneider Electric Armonie XB5

Gama de produse Schneider Electric Harmony XB5 Butonul XB5AA55 este un element de comutare complet, de înaltă calitate, conceput pentru aplicații industriale. Acest buton galben, fără marcaje, este un exemplu perfect de fiabilitate și durabilitate în sistemele de control industrial. Produsul se potrivește într-un orificiu de montare standard de 22,5 mm, asigurând compatibilitate universală cu majoritatea panourilor de control. Comutatorul, cu suprafața butonului galbenă încorporată într-o carcasă din plastic gri închis, oferă operatorului un feedback vizual clar. Mecanismul cu revenire prin arc asigură că butonul revine întotdeauna la poziția inițială după ce a fost apăsat. Configurația contactului este 1NO+1NC (1 contact normal deschis + 1 contact normal închis), ceea ce oferă opțiuni versatile de comutare pentru diverse sarcini de control. Contactele cu întrerupere lentă garantează o funcționare fiabilă. Butonul XB5AA55 are parametri tehnici excepționali. Produsul are o durată de viață mecanică impresionantă de 10 milioane de cicluri de comutare, în timp ce durata de viață electrică este de 1 milion de cicluri de comutare în diverse condiții de încărcare (în categoriile AC-15 și DC-13). Butonul are protecție IP66, IP67, IP69 și IP69K, ceea ce înseamnă o rezistență excepțional de mare la praf și apă - poate rezista chiar și la spălarea cu presiune înaltă, deoarece poate suporta o presiune de 7000000 Pa la 55 °C de la o distanță de 0,1 m. Comutatorul este conform cu numeroase standarde internaționale, inclusiv IEC 60947-5-1, IEC 60947-1, CSA C22.2 nr. 14 și UL 508. Produsul are o gamă largă de temperaturi de funcționare și depozitare, de la -40 la +70 °C, permițând o funcționare fiabilă chiar și în medii extreme. Butonul cu terminale cu șurub poate fi adaptat la o gamă largă de dimensiuni de cabluri: pentru cabluri cu presetupe ≤ 2 x 1,5 mm² sau pentru cabluri fără presetupe 1 x 0,22...2 x 2,5 mm². Designul capului șurubului este compatibil cu mai multe tipuri de șurubelnițe: Phillips (Philips nr. 1, Pozidriv nr. 1) și plată (Ø 4 mm, Ø 5,5 mm). Contactele sunt realizate din aliaj de argint (Ag/Ni), ceea ce asigură o conductivitate electrică și o durabilitate excelente. Butonul are un curent termic convențional de răcire cu aer liber de 10 A, o tensiune nominală de izolație de 600 V (la gradul de poluare 3) și o rezistență la supratensiune de 6 kV. Comutatorul este conform cu clasele de protecție NEMA 13 și NEMA 4X și are o clasă de rezistență la impact mecanic IK03.

Schneider Electric Harmony XB5 - XB5AA55 - buton complet din plastic, Ø22, retur, 1NO+1NC, galben date tehnice

Caracteristici generale

Familia de produse: Harmony XB5

Tipul produsului: Buton

Denumirea scurtă a dispozitivului: XB5

Materialul plăcii frontale: Plastic, gri închis

Tip cap: Standard

Material inel de fixare: Plastic

Diametru de montare: 22,5 mm

Formă cap unitate de semnalizare: Rotundă

Caracteristici de funcționare

Tip de funcționare: Revenire cu arc

Profil de funcționare: Galben încastrat, nemarcat

Tipul și compoziția contactului: 1 NO + 1 NC

Funcționarea contactului: Întrerupere lentă

Cursă de funcționare: 1,5 mm (comutare electrică NC), 2,6 mm (comutare electrică NO), 4,3 mm (cursă completă)

Forță de acționare: 3,5 N comutare electrică NC, 3,8 N comutare electrică NO

Conexiuni

Conectori - terminale: Terminale cu șurub, <= 2 x 1,5 mm² capăt de cablu conform IEC 60947-1

Terminale cu șurub: 1 x 0,22...2 x 2,5 mm² fără capăt de cablu conform IEC 60947-1

Descrierea terminalului ISO n°1: (21-22)NC, (13-14)NO

Forma capului șurubului: În formă de cruce, compatibil cu șurubelnița Philips 1, compatibil cu șurubelnița Pozidriv 1, cu fantă, compatibil cu șurubelnița plată de 4 mm, cu fantă, compatibil cu șurubelniță plată de 5,5 mm

Material contact: Aliaj de argint (Ag/Ni)

Caracteristici electrice

Protecție la scurtcircuit: Siguranță de tip gG de 10 A conform IEC 60947-5-1

Curent termic convențional de răcire cu aer liber: 10 A conform IEC 60947-5-1

Tensiune nominală de izolație: 600 V (grad de poluare 3) conform IEC 60947-1

Tensiune nominală de impuls rezistentă: 6 kV conform IEC 60947-1

Curent nominal de funcționare: 3 A la 240 V, AC-15, A600 conform IEC 60947-5-1, 6 A la 120 V, AC-15, A600 conform IEC 60947-5-1, 0,1 A la 600 V, DC-13, Q600 conform IEC 60947-5-1, 0,27 A la 250 V, DC-13, Q600 conform IEC 60947-5-1, 0,55 A la 125 V, DC-13, Q600 conform IEC 60947-5-1, 1,2 A la 600 V, AC-15, A600 conform IEC 60947-5-1

Caracteristici mecanice

Durată de viață mecanică: 10.000.000 de cicluri

Cuplu de strângere: 0,8...1,2 N·m conform IEC 60947-1

Caracteristici de mediu

Grad de protecție IP: IP66 conform IEC 60529, IP67, IP69, IP69K

Grad de protecție NEMA: NEMA 13, NEMA 4X

Grad de protecție IK: IK03 conform IEC 50102

Temperatura aerului ambiant pentru depozitare: -40...70 °C

Temperatura aerului ambiant pentru funcționare: -40...70 °C

Categorie de supratensiune: Clasa II conform IEC 60536

Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m

Deschidere pozitivă: Conformitate cu IEC 60947-5-1 Anexa K

Standarde și certificări

Standarde: IEC 60947-5-1, IEC 60947-1, CSA C22.2 Nr. 14, UL 508, IEC 60947-5-4, JIS C8201-5-1, JIS C8201-1

Certificări de produs: DNV, CSA, listat UL, LROS (Lloyds Register of Shipping), BV

Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6

Rezistență la șocuri: 30 gn (durată = 18 ms) accelerație semisinusoidală conform IEC 60068-2-27, 50 gn (durată = 11 ms) accelerație semisinusoidală conform IEC 60068-2-27

Date

Lățime

55 mm

Lungime

88 mm

Înălțime

35 mm

EAN prezentat

3389110842258

Numele producătorului

Schneider Electric Zrt.

Adresa producătorului

1133 Budapest, Váci út 96-98.

Informații de contact ale producătorului

hu-schneider@schneider-electric.com

Gyártó/Márka

Schneider Electric

Greutate

46 g/bucată

Numar articol

3389110842258
