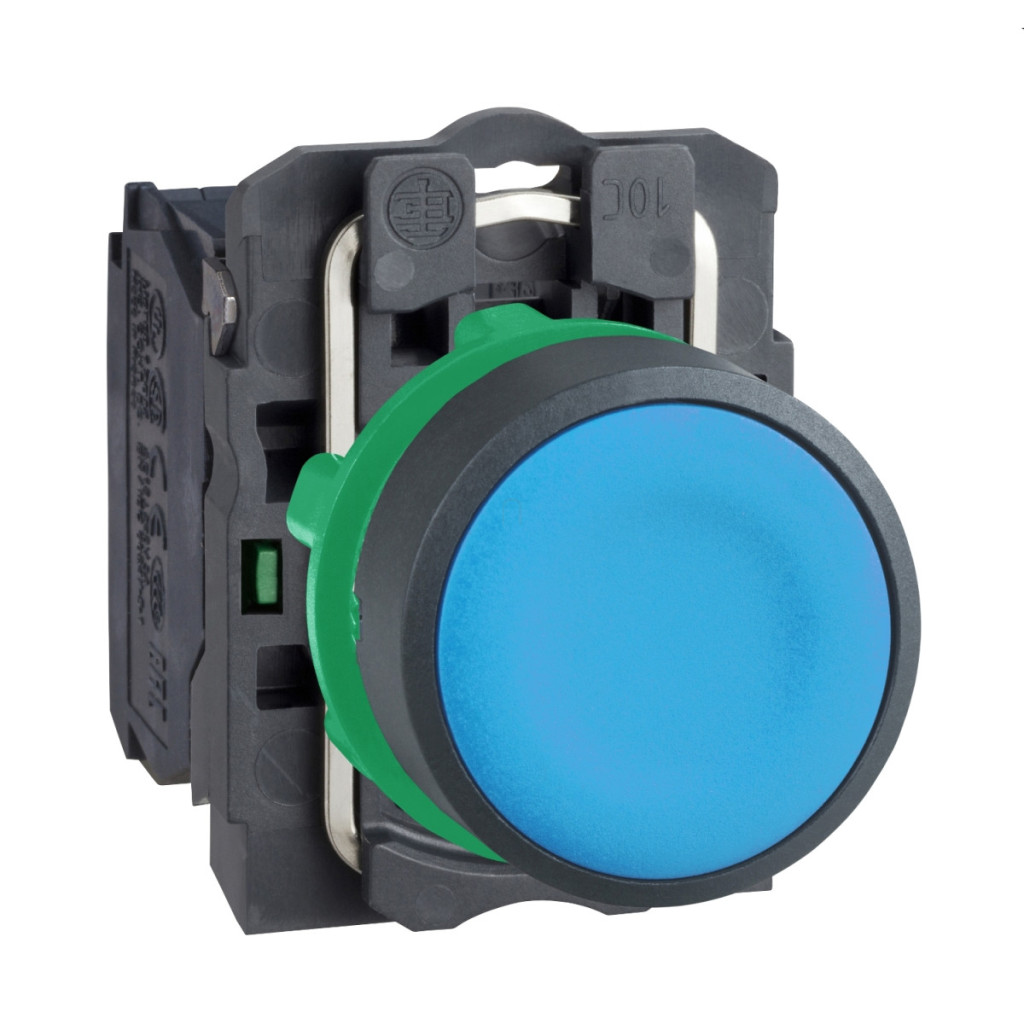

Gama de produse Schneider Electric Harmony XB5 Butonul XB5AA61 este un comutator extrem de fiabil și versatil, fiind alegerea perfectă pentru panouri de control industriale, controlere de mașini și alte comenzi electrice. Acest buton complet din plastic este de culoare albastră și nu are marcaje, ceea ce asigură o identificare ușoară în diverse medii de aplicare. XB5AA61 este un buton cu retur cu arc, încastrat, cu o gaură standard de montare cu diametrul de 22,5 mm și un contact normal deschis (NO). Produsul are o suprafață de acționare rotundă, albastră, încastrată. Carcasa butonului și colierul de fixare sunt fabricate din plastic gri închis, ceea ce asigură atât un aspect atractiv, cât și durabilitate. Este ușor de instalat: după plasarea într-o gaură de 22,5 mm, este fixat cu ajutorul colierului de fixare din plastic din spate, care trebuie strâns la un cuplu de 0,8-1,2 Nm, în conformitate cu cerințele standardului IEC 60947-1. Butonul XB5AA61 are parametri tehnici remarcabili. Produsul are o durată de viață mecanică extrem de ridicată, de 10 milioane de cicluri de comutare. Durata sa de viață electrică în categoria AC-15 este de 1 milion de cicluri sub diverse sarcini, cum ar fi 2A/230V, 3A/120V sau 4A/24V. În categoria DC-13, este de asemenea de 1 milion de cicluri, de exemplu sub o sarcină de 0,2A/110V sau 0,5A/24V. Forța necesară pentru funcționare este de 3,8 N, cursa totală de funcționare este de 4,3 mm, din care 2,6 mm reprezintă schimbarea electrică de stare. Contactele sunt realizate din aliaj de argint-nichel (Ag/Ni), care asigură o conductivitate electrică excelentă și o durată lungă de viață. Conexiunea se realizează cu borne cu șurub, la care se poate conecta un capăt de cablu cu o secțiune maximă de 2 x 1,5 mm² în conformitate cu IEC 60947-1, sau 1 x 0,22...2 x 2,5 mm² fără capăt de cablu. Designul capului șurubului este compatibil cu mai multe tipuri de șurubelnițe: cu cap cruciform (Philips nr. 1, Pozidriv nr. 1) și plat (Ø 4 mm, Ø 5,5 mm). Produsul are o tensiune nominală de izolare de 600 V (grad de poluare 3) și o tensiune de rezistență de 6 kV în conformitate cu IEC 60947-1. Valori nominale ale curentului de funcționare: 3A/240V în categoria AC-15, 6A/120V, 1,2A/600V (A600); în categoria DC-13: 0,1A/600V, 0,27A/250V, 0,55A/125V (Q600). Butonul XB5AA61 are caracteristici de protecție remarcabile: protecție IP66, IP67, IP69 și IP69K, ceea ce înseamnă că este complet protejat împotriva prafului și poate rezista la jeturi de apă de înaltă presiune (7000000 Pa, 55 °C, de la o distanță de 0,1 m). Clasa de rezistență la impact IK03 oferă o protecție mecanică adecvată. Produsul poate fi utilizat și depozitat într-un interval de temperatură de la -40 °C la +70 °C, asigurând performanțe fiabile chiar și în condiții de mediu extreme. Este conform cu numeroase standarde internaționale, printre care: IEC 60947-5-1, IEC 60947-1, IEC 60947-5-4, UL 508, CSA C22.2 Nr. 14, JIS C8201-5-1, JIS C8201-1. Deține diverse certificări internaționale: DNV, CSA, UL, LROS (Lloyds register of shipping), BV. Este rezistent la vibrații (5 gn, f=2...500 Hz) și șocuri mecanice (30 gn/18 ms sau 50 gn/11 ms).
Schneider Electric Harmony XB5 - XB5AA61 - buton complet din plastic, Ø22, retur, 1NO, albastru date tehnice
Caracteristici principale
Familia de produse: Harmony XB5
Tipul produsului: Buton
Denumirea scurtă a dispozitivului: XB5
Materialul panoului frontal: Plastic, gri închis
Tip unitate cap: Standard
Material colier de montare: Plastic
Diametru de montare: 22,5 mm
Formă cap unitate semnal: Rotundă
Tip actuator: Revenire cu arc
Profil actuator: Albastru, încastrat, nemarcat
Caracteristici electrice
Tip și compoziție contact: 1 NO
Funcționarea contactului: Întrerupere lentă
Conexiuni - terminale: Terminale cu șurub, <= 2 x 1,5 mm² cu papuci de cablu conform IEC 60947-1 sau 1 x 0,22...2 x 2,5 mm² fără papuci de cablu conform IEC 60947-1
Descrierea terminalului ISO n°1: (13-14)NO
Material contact: Aliaj de argint (Ag/Ni)
Protecție la scurtcircuit: Siguranță de tip 10 A gG conform IEC 60947-5-1
[Ith] curent termic convențional în aer liber: 10 A conform IEC 60947-5-1
[Ui] tensiune nominală de izolație: 600 V (grad de poluare 3) conform IEC 60947-1
[Uimp] tensiune nominală de rezistență la impuls: 6 kV conform IEC 60947-1
[Ie] curent nominal de funcționare: 3 A la 240 V, AC-15, A600 conform IEC 60947-5-1; 6 A la 120 V, AC-15, A600 conform IEC 60947-5-1; 0,1 A la 600 V, DC-13, Q600 conform IEC 60947-5-1; 0,27 A la 250 V, DC-13, Q600 conform IEC 60947-5-1; 0,55 A la 125 V, DC-13, Q600 conform IEC 60947-5-1; 1,2 A la 600 V, AC-15, A600 conform IEC 60947-5-1. Caracteristici mecanice Înălțime: 42 mm Lățime: 30 mm Forma capului șurubului: în formă de cruce, 30 mm 30 mm
Adâncime: 52 mm
Tip cap șurub: Phillips, compatibil cu șurubelniță Philips 1; Phillips, compatibil cu șurubelniță Pozidriv 1; cu fantă, compatibilă cu șurubelnița plată Ø 4 mm; cu fantă, compatibilă cu șurubelnița plată Ø 5,5 mm
Cursa de funcționare: 2,6 mm (fără comutare electrică); 4,3 mm (cursă completă)
Forță de acționare: 3,8 N FĂRĂ schimbare electrică de stare
Durată de viață mecanică: 10.000.000 de cicluri
Cuplu de strângere: 0,8...1,2 N.m conform IEC 60947-1
Durată de viață electrică
Durată de viață electrică: 1.000.000 de cicluri AC-15, 2 A la 230 V, viteză de funcționare <3600 cicluri/h, factor de încărcare: 0,5 conform IEC 60947-5-1: Anexa C; 1.000.000 de cicluri AC-15, 3 A la 120 V, viteză de funcționare <3600 cicluri/h, factor de încărcare: 0,5 conform IEC 60947-5-1: Anexa C; 1.000.000 cicluri AC-15, 4 A la 24 V, viteză de funcționare <3600 cicluri/h, factor de încărcare: 0,5 conform IEC 60947-5-1: Anexa C; 1.000.000 cicluri DC-13, 0,2 A la 110 V, viteză de funcționare <3600 cicluri/h, factor de încărcare: 0,5 conform IEC 60947-5-1: Anexa C; 1.000.000 cicluri DC-13, 0,5 A la 24 V, viteză de funcționare <3600 cicluri/h, factor de încărcare: 0,5 conform IEC 60947-5-1: Anexa C. Fiabilitate electrică: Λ < 10exp(-6) 5 V și 1 mA într-un mediu curat conform IEC 60947-5-4; Λ < 10exp(-8) la 17 V și 5 mA într-un mediu curat conform IEC 60947-5-4
Caracteristici de mediu
Grad de protecție: TH
Temperatura ambiantă de depozitare: -40...70 °C
Temperatura ambiantă de funcționare: -40...70 °C
Categorie de supratensiune: Clasa II conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529; IP67; IP69; IP69K
Grad de protecție NEMA: NEMA 13; NEMA 4X
Grad de protecție IK: IK03 conform IEC 50102
Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) pentru accelerație cu semiondă sinusoidală conform IEC 60068-2-27; 50 gn (durată = 11 ms) pentru accelerație semiondă sinusoidală conform IEC 60068-2-27.
