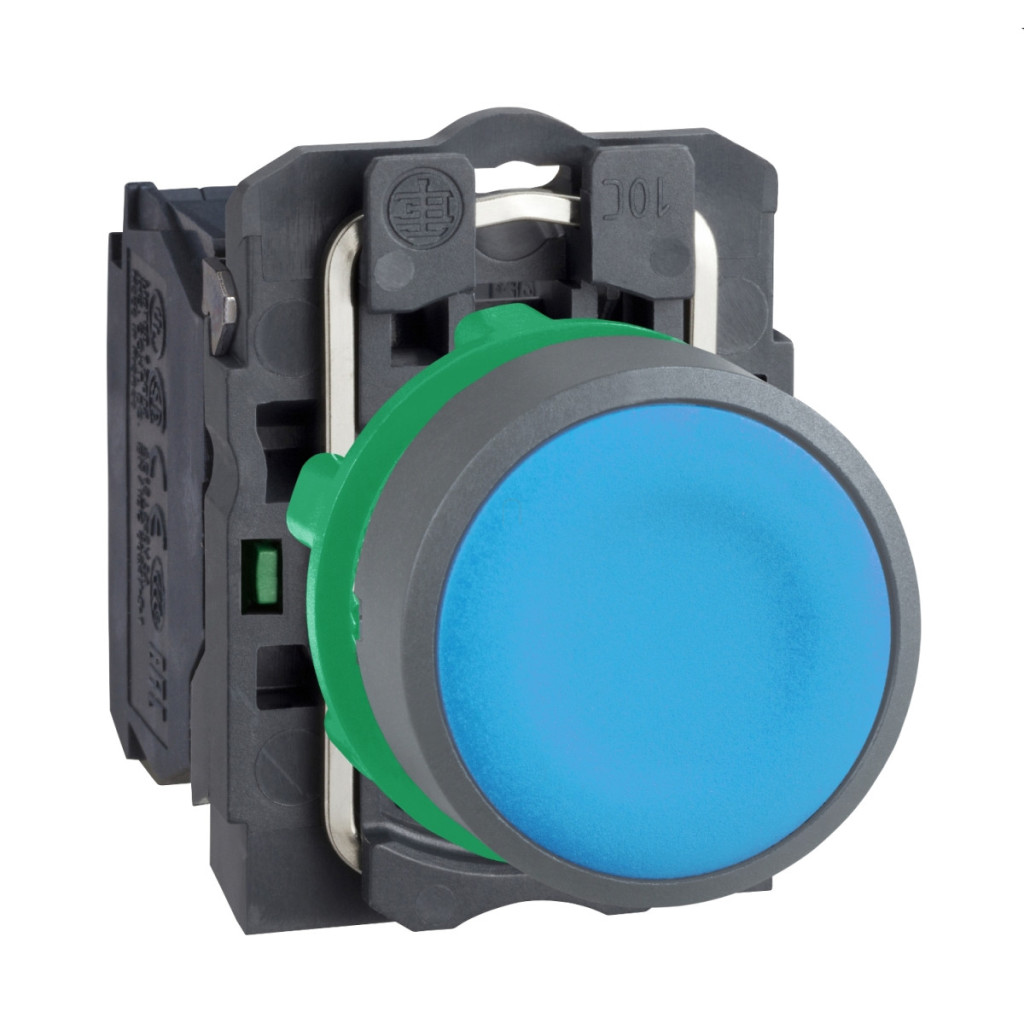

Butonul din plastic XB5AA61C0 din gama Harmony XB5 de la Schneider Electric este un element de comutare fiabil și durabil, ideal pentru utilizarea în medii industriale. Acest buton albastru cu inel gri are un design cu revenire prin arc și un contact 1NO, fiind ideal pentru instalarea în panouri de control și dulapuri de comutație. Acest membru al familiei de produse Harmony XB5 se potrivește într-un orificiu de montare standard de 22,5 mm, fiind ușor de instalat în majoritatea aplicațiilor industriale. Capul butonului este circular, albastru și nemarcat, permițând etichetarea sau marcarea personalizată, după cum este necesar. Placa frontală din plastic gri oferă un contrast plăcut, care facilitează manipularea și identificarea vizuală. Datorită dimensiunilor sale compacte - 42 mm înălțime, 30 mm lățime și 52 mm adâncime - poate fi instalat cu ușurință în spații înguste, în timp ce contactul său 1NO (13-14) asigură o comutare electrică fiabilă. În ceea ce privește parametrii tehnici, XB5AA61C0 are caracteristici remarcabile. Butonul are o distanță de deplasare de 4,3 mm, comutarea electrică având loc la 2,6 mm. Forța necesară pentru acționare este de 3,8 N. Contactele sunt fabricate din aliaj de argint de înaltă calitate (Ag/Ni), care asigură o utilizare pe termen lung. Produsul are o durată de viață mecanică extrem de lungă, rezistând la până la 10 milioane de cicluri de comutare, în timp ce durata de viață electrică este de 1 milion de cicluri în diverse condiții de încărcare. Conectarea se realizează cu borne cu șurub care acceptă cabluri cu o secțiune maximă de 2 x 1,5 mm² cu capete de cablu sau 1 x 0,22...2 x 2,5 mm² fără capete de cablu. Pentru o fixare corespunzătoare, șuruburile trebuie strânse la un cuplu de 0,8-1,2 Nm. Butonul Schneider Electric XB5AA61C0 are, de asemenea, caracteristici de protecție remarcabile. Clasa de protecție IP66/IP67 asigură o rezistență excelentă la praf și apă, făcându-l potrivit pentru utilizarea în medii umede sau prăfuite. Produsul poate rezista, de asemenea, la spălarea cu presiune înaltă de până la 7000000 Pa la 55 °C de la o distanță de 0,1 m. Clasa IK03 indică o rezistență adecvată la impact. Caracteristicile electrice ale butonului sunt, de asemenea, demne de remarcat: tensiune de izolare de 600 V (la gradul de poluare 3), rezistență la tensiune de impuls de 6 kV și funcționare fiabilă în diverse categorii de sarcină, cum ar fi 3 A 240 V AC-15 sau 6 A 120 V AC-15. Protecția cu o siguranță standard (tip 10 A gG) sporește și mai mult siguranța. Butonul Schneider Electric XB5AA61C0 este conform cu numeroase standarde internaționale, inclusiv IEC 60947-5-1, IEC 60947-1, CSA C22.2 nr. 14, UL 508 și JIS. De asemenea, are certificări DNV, CSA, UL, LROS (Lloyds register of shipping) și BV, care indică calitatea și fiabilitatea ridicate ale produsului. Rezistența sa la condiții de mediu extreme este, de asemenea, remarcabilă: poate fi utilizat într-un interval de temperatură de depozitare și funcționare de la -40 la +70 °C și este rezistent la vibrații (5 gn, f= 2 până la 500 Hz) și șocuri (până la 50 gn, durată 11 ms).
Schneider Electric Harmony XB5 - XB5AA61C0 date tehnice
Caracteristici generale
Familia de produse: Harmony XB5
Tipul produsului: Buton apăsat
Denumirea scurtă a produsului: XB5
Material panou frontal: Plastic, acoperire gri
Tip cap: Standard
Material inel de fixare: Plastic
Diametru de montare: 22,5 mm
Forma capului unității de semnalizare: Rotundă
Tip acționare: Revenire cu arc
Profil acționare: Albastru, încastrat, nemarcat
Caracteristici electrice
Tipul și compoziția contactului: 1NO
Funcționarea contactului: Întrerupere lentă
Conexiuni - blocuri terminale: Bornele cu șurub, ≤ 2 x 1,5 mm² capăt de cablu conform IEC 60947-1
Bornele cu șurub, 1 x 0,22...2 x 2,5 mm² fără papuci de cablu conform IEC 60947-1
Marcarea blocului de borne conform ISO: (13-14)NO Material contact: Aliaj de argint (Ag/Ni) Protecție la scurtcircuit: Siguranță de tip gG de 10 A conform IEC 60947-5-1
Curent termic convențional măsurat în aer liber: 10 A conform IEC 60947-5-1
Tensiune nominală de izolație: 600 V (grad de poluare 3) conform IEC 60947-1
Tensiune nominală de impuls rezistentă: 6 kV conform IEC 60947-1
Curent nominal de funcționare:
- 3 A 240 V, AC-15, A600 conform IEC 60947-5-1
- 6 A 120 V, AC-15, A600 conform IEC 60947-5-1
- 0,1 A 600 V, DC-13, Q600 conform IEC 60947-5-1
- 0,27 A 250 V, DC-13, Q600 conform IEC 60947-5-1
- 0,55 A 125 V, DC-13, Q600 conform IEC 60947-5-1
- 1,2 A 600 V, AC-15, A600 conform IEC 60947-5-1
Caracteristici mecanice
Înălțime: 42 mm
Lățime: 30 mm
Adâncime: 52 mm
Cursă de funcționare: 2,6 mm (fără schimbare electrică de stare)
4,3 mm (cursă completă)
Forță de acționare: 3,8 N FĂRĂ schimbare electrică de stare
Durată de viață mecanică: 10.000.000 de cicluri
Cuplu de strângere: 0,8-1,2 Nm conform IEC 60947-1
Formă cap șurub:
- Cruciformă, compatibilă cu șurubelnița Philips 1
- Cruciformă, compatibilă cu șurubelnița Pozidriv 1
- Cu fantă, compatibilă cu șurubelnița plată de 4 mm
- Cap cu fantă, compatibil cu șurubelniță plată de 5,5 mm
Durată de viață electrică: 1.000.000 de cicluri în diverse condiții de încărcare
Fiabilitate electrică: Λ < 10^(-6) la 5 V și 1 mA într-un mediu curat, conform IEC 60947-5-4
Caracteristici de mediu
Grad de protecție: TH
Temperatura ambiantă de depozitare: -40...70 °C Temperatura ambiantă de funcționare: -40...70 °C
Categorie de supratensiune: Clasa II conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529, IP67
Grad de protecție NEMA: NEMA 13, NEMA 4X
Clasa de protecție IK: IK03 conform IEC 50102
Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, de la o distanță de 0,1 m
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
2 mm vârf-la-vârf (f= 2...10 Hz) conform IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) pentru accelerație sinusoidală pe jumătate de axă conform IEC 60068-2-27
50 gn (durată = 11 ms) pentru accelerație sinusoidală pe jumătate de axă conform IEC 60068-2-27
25 gn (durată = 6 ms) 1000 de șocuri pe fiecare axă conform IEC 60068-2-27
Standarde și certificări
Standarde: JIS C8201-5-1, IEC 60947-5-1, CSA C22.2 nr. 14, IEC 60947-1, IEC 60947-5-4, UL 508, JIS C8201-1 Certificări de produs: DNV, CSA, UL, LROS (Lloyds register of shipping), BV
