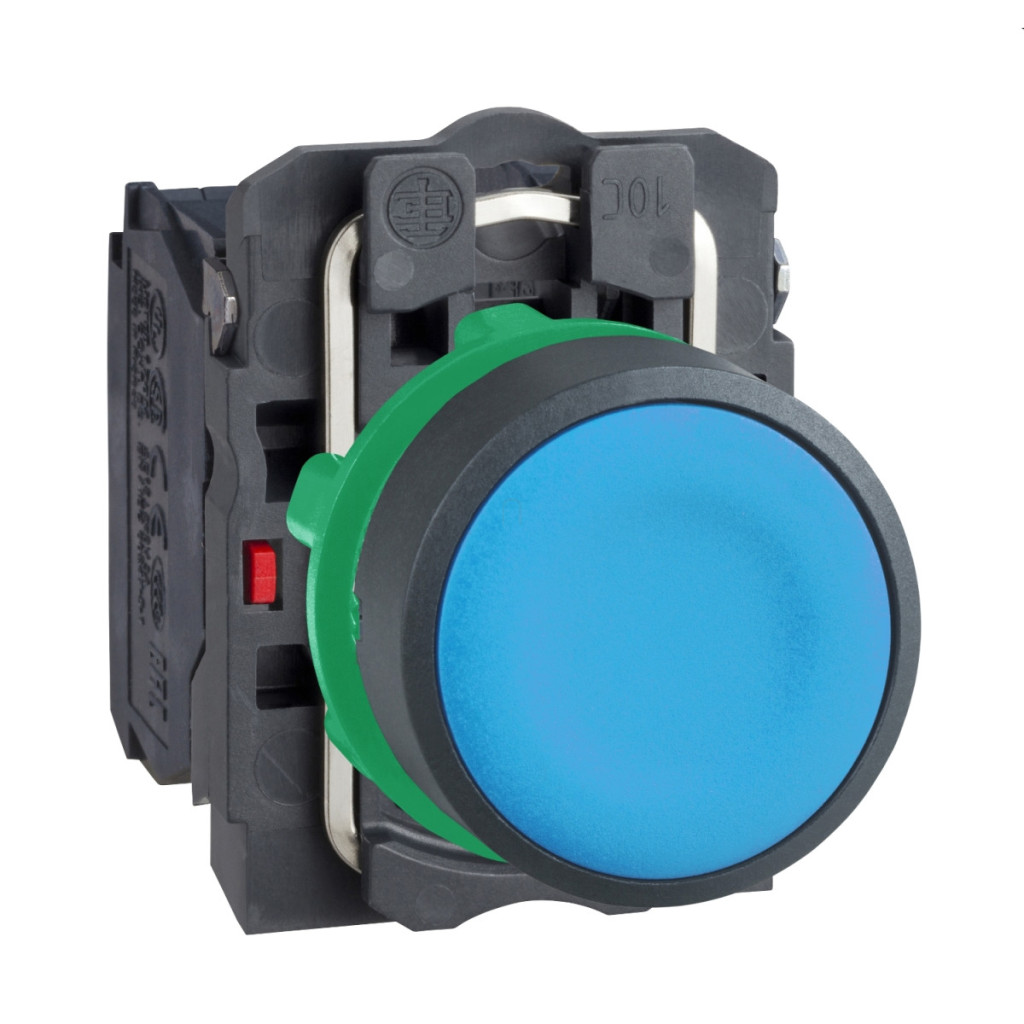

Butonul albastru XB5AA65 din seria Harmony XB5 de la Schneider Electric este un comutator industrial de înaltă calitate care poate fi utilizat într-o gamă largă de aplicații de automatizare și control. Acest buton fără marcaj, cu acțiune de revenire, este alegerea perfectă pentru mediile în care este necesar un element de control fiabil, durabil și ușor de utilizat. Designul tehnic al produsului a fost gândit până în cele mai mici detalii. Cu un diametru standard de montare de 22,5 mm, butonul poate fi instalat cu ușurință în majoritatea dulapurilor de comutare sau panourilor de control standard. Cu placa frontală din plastic de culoare gri închis și butonul albastru, cu design plat, comutatorul nu este doar funcțional, ci și estetic. Capul rotund al indicatorului și acțiunea de revenire cu arc asigură revenirea comutatorului la poziția normală după fiecare utilizare, garantând o funcționare fiabilă pe toată durata de viață. Din punct de vedere electric, butonul XB5AA65 are 1 contact NO (normal deschis) și 1 contact NC (normal închis), care asigură o funcționare cu întrerupere lentă. Conexiunea se realizează cu borne cu șurub, ceea ce permite utilizarea cu cabluri de diferite dimensiuni: până la 2x1,5 mm² cu papuci de cablu (conform IEC 60947-1) sau 1x0,22...2x2,5 mm² fără papuci de cablu. Contactele sunt realizate din aliaj de argint (Ag/Ni), ceea ce asigură o conductivitate excelentă și o durată lungă de viață. Produsul are contacte standard și respectă cerințele de deschidere pozitivă din IEC 60947-5-1 Anexa K. Butoanele seriei Harmony XB5 se remarcă prin durabilitate mecanică și electrică excepțională. Durata de viață mecanică a modelului XB5AA65 este impresionantă, rezistând la până la 10 milioane de cicluri de funcționare. Durata sa de viață electrică este, de asemenea, remarcabilă: conform IEC 60947-5-1 Anexa C, cu un factor de încărcare de 0,5, poate efectua până la 1 milion de cicluri în diverse condiții de încărcare electrică, la mai puțin de 3600 de cicluri de funcționare pe oră. Forța necesară pentru acționarea butonului este de numai 3,5 N pentru a schimba starea electrică a contactului NC și de 3,8 N pentru contactul NO, ceea ce permite o utilizare ergonomică. Comutatorul cu buton XB5AA65 oferă o protecție excelentă împotriva influențelor mediului. Clasele de protecție IP66, IP67, IP69 și IP69K și clasificările NEMA 13 și NEMA 4X asigură o funcționare fiabilă chiar și în condiții extreme. Rezistă la spălarea cu presiune înaltă (7000000 Pa la 55 °C, de la o distanță de 0,1 m) și poate fi utilizat într-un interval de temperatură de la -40 la +70 °C. Are un grad de rezistență la impact IK03 conform IEC 50102 și este rezistent la vibrații (5 gn în intervalul de frecvență 2-500 Hz) și șocuri (30-50 gn). Toate aceste caracteristici se combină pentru a face butonul Schneider Electric XB5AA65 alegerea ideală pentru mediile industriale în care fiabilitatea și durabilitatea sunt cerințe esențiale.
Schneider Electric Harmony XB5 - XB5AA65 - buton complet din plastic, Ø22, retur, 1NO+1NC, albastru date tehnice
Date despre produs
Familia de produse: Harmony XB5
Tipul produsului: Buton
Denumire scurtă a dispozitivului: XB5
Material placă frontală: Plastic, plastic gri închis
Tip cap: Standard
Material inel de montare: Plastic
Diametru de montare: 22,5 mm
Caracteristici de funcționare
Formă cap unitate de semnalizare: Rotundă
Tipul actuatorului: Revenire cu arc
Profilul actuatorului: Albastru, plat, nemarcat
Tipul și compoziția contactului: 1 NO + 1 NC
Funcționarea contactului: Întrerupere lentă
Conexiuni - terminale: Terminale cu șurub, capăt de cablu <= 2 x 1,5 mm² (conform IEC 60947-1)
Terminale cu șurub, 1 x 0,22...2 x 2,5 mm² fără papuci de cablu (conform IEC 60947-1)
Dimensiuni
Înălțime: 42 mm
Lățime: 30 mm
Adâncime: 52 mm
Caracteristici electrice
Descrierea terminalelor ISO n°1: (21-22)NC, (13-14)NO
Material contact: Aliaj de argint (Ag/Ni)
Protecție la scurtcircuit: Siguranță tip cartuș 10 A gG (conform IEC 60947-5-1)
[Ith] curent termic convențional în aer liber: 10 A (conform IEC 60947-5-1)
[Ui] tensiune nominală de izolație: 600 V (grad de poluare 3) (conform IEC 60947-1)
[Uimp] tensiune nominală de impuls: 6 kV (conform IEC 60947-1)
Caracteristici mecanice
Cursa de funcționare: 1,5 mm (schimbare stare electrică NC) 2,6 mm (schimbare stare electrică NO) 4,3 mm (cursă completă) Forță de acționare: 3,5 N pentru schimbarea stării electrice NC
3,8 N pentru schimbarea stării electrice NO
Durată de viață mecanică: 10.000.000 de cicluri
Cuplu de strângere: 0,8...1,2 N.m (conform IEC 60947-1)
Caracteristici de mediu
Grad de protecție IP: IP66, IP67, IP69, IP69K (conform IEC 60529)
Grad de protecție NEMA: NEMA 13, NEMA 4X
Grad de protecție IK: IK03 (conform IEC 50102)
Intervalul de temperatură ambiantă pentru depozitare: -40...70 °C
Intervalul de temperatură ambiantă pentru funcționare: -40...70 °C
Certificate
Certificate de produs: DNV, CSA, UL, LROS, BV
