Gama de produse Schneider Electric Harmony XB5 Butonul XB5AA65C0 este un dispozitiv de control fiabil și de înaltă calitate, care poate fi utilizat într-o gamă largă de aplicații industriale. Acest buton albastru, încastrat, cu revenire prin arc, poate fi montat într-un orificiu de montare standard de 22 mm și are un inel din plastic gri. Designul robust al produsului asigură o durată lungă de viață, cu o durată de viață mecanică de până la 10 milioane de cicluri de comutare. Butonul are 1 contact NO (normal deschis) și 1 contact NC (normal închis), care sunt cu rupere lentă, asigurând o comutare fiabilă. Funcția de deschidere pozitivă, în conformitate cu IEC 60947-5-1 Anexa K, garantează o funcționare sigură chiar și în cazul unei posibile sudări a contactelor, ceea ce este deosebit de important în aplicațiile de siguranță. Contactele sunt realizate din aliaj de argint (Ag/Ni) cu proprietăți electrice excelente. Butonul Harmony XB5AA65C0 are terminale cu șurub care permit conectarea cablurilor cu o secțiune transversală de până la 2 x 1,5 mm² cu manșoane sau 1 x 0,22...2 x 2,5 mm² fără manșoane, în conformitate cu standardul IEC 60947-1. Cuplul de strângere recomandat pentru conexiunile cu șurub este între 0,8 și 1,2 Nm. Contactele sunt marcate în conformitate cu ISO n°1: contactul normal închis (NC) este marcat cu 21-22, iar contactul normal deschis (NO) este marcat cu 13-14. Butonul are proprietăți electrice remarcabile. Tensiunea sa de izolare este de 600 V (la gradul de poluare 3), iar tensiunea de impuls suportată este de 6 kV, conform IEC 60947-1. Curentul său termic convențional în aer liber este de 10 A. Curentul său nominal de funcționare în categoria AC-15 este de 3 A la 240 V, 6 A la 120 V și 1,2 A la 600 V, în timp ce în categoria DC-13 este de 0,1 A la 600 V, 0,27 A la 250 V și 0,55 A la 125 V. Durata de viață electrică este de 1 milion de cicluri de comutare în diverse condiții de încărcare, conform IEC 60947-5-1 Anexa C. Produsul are o protecție excelentă împotriva factorilor de mediu: este clasificat IP66 și IP67 conform IEC 60529 și respectă, de asemenea, standardele NEMA 13 și NEMA 4X. Rezistența sa la impact este clasificată IK03 conform IEC 50102. Are o gamă extrem de largă de temperaturi de funcționare, de la -40 °C la +70 °C, care se aplică și temperaturii de depozitare. Butonul este rezistent la spălarea cu presiune înaltă, până la 7000000 Pa la 55 °C de la o distanță de 0,1 m. Rezistența sa la vibrații este de 5 gn (f= 2...500 Hz) și 2 mm vârf-la-vârf (f= 2...10 Hz) conform IEC 60068-2-6. iar rezistența sa la șocuri este de 30 gn (durată 18 ms) și 50 gn (durată 11 ms) pentru accelerație semiondă sinusoidală, precum și 25 gn (durată 6 ms) pentru 1000 de șocuri pe axă, conform IEC 60068-2-27.

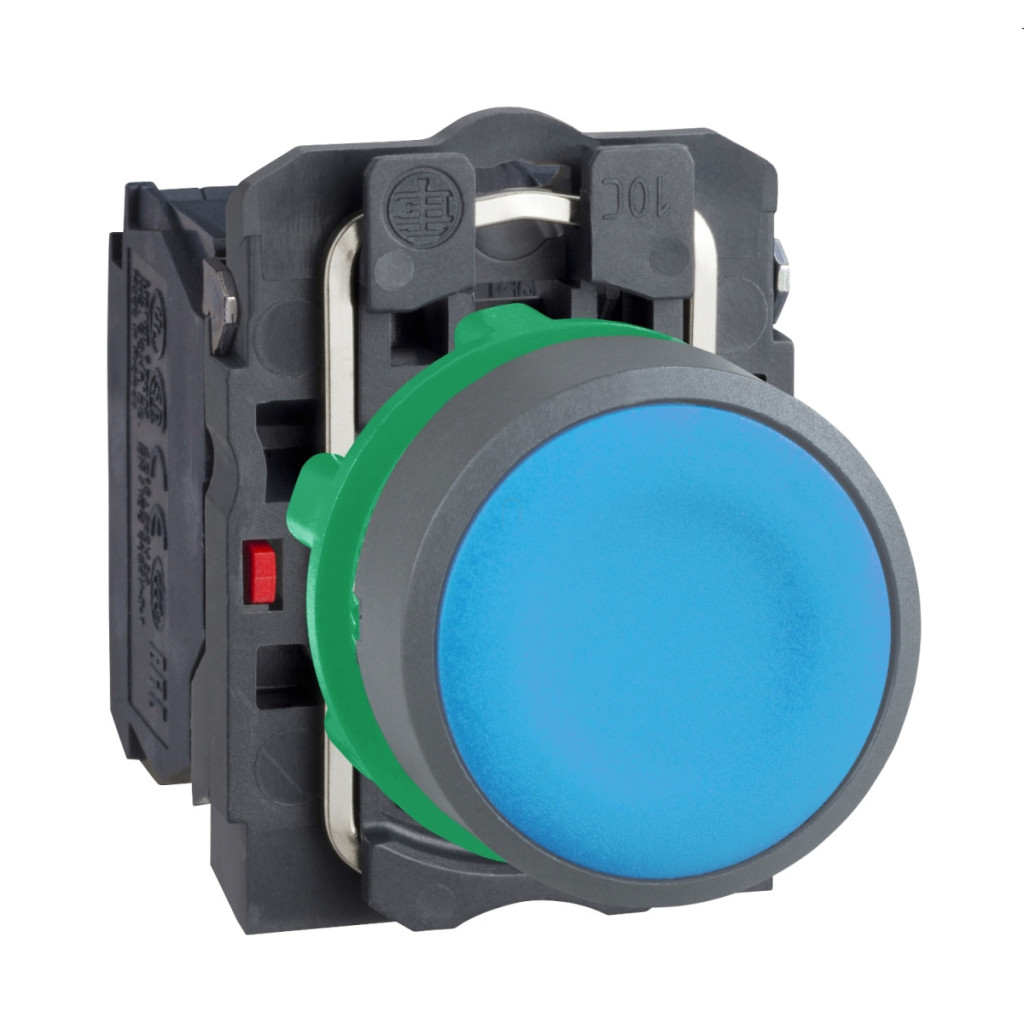

Schneider Electric Harmony XB5 - XB5AA65C0 - buton complet din plastic, Ø22, retur, 1NO+1NC, albastru, inel gri Date tehnice
Caracteristici principale
Familia de produse: Harmony XB5
Tipul produsului: Buton
Denumirea scurtă a dispozitivului: XB5
Materialul cadrului: Plastic galvanizat gri
Tip cap: Standard
Material inel de fixare: Plastic
Diametru de montare: 22,5 mm
Unitate de vânzare: 1
Formă cap unitate de semnalizare: Rotundă
Tip acționare: Revenire cu arc
Profil acționare: Albastru, încastrat, nemarcat
Parametri electrici
Tip și compoziție contact: 1 NO + 1 NC
Funcționare contact: Întrerupere lentă
Conectori - terminale: Terminale cu șurub, <= 2 x 1,5 mm² cu capete de cablu conform IEC 60947-1
Terminale cu șurub, 1 x 0,22...2 x 2,5 mm² fără manșoane conform IEC 60947-1
Descrierea terminalelor ISO n°1: (21-22)NC, (13-14)NO
Materialul contactului: Aliaj de argint (Ag/Ni)
Protecție la scurtcircuit: Siguranță de tip gG de 10 A conform IEC 60947-5-1
Curent termic măsurat în aer liber normal: 10 A conform IEC 60947-5-1
Tensiune nominală de izolație: 600 V (grad de poluare 3) conform IEC 60947-1
Tensiune nominală de rezistență la impulsuri: 6 kV conform IEC 60947-1
Proprietăți mecanice
Înălțime: 42 mm
Lățime: 30 mm
Adâncime: 52 mm
Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
Utilizarea contactelor: Contacte standard
Deschidere pozitivă: În conformitate cu IEC 60947-5-1 Anexa K
Cursă de acționare: 1,5 mm (comutare electrică NC)
2,6 mm (comutare electrică NO)
4,3 mm (cursă completă)
Forță de acționare: 3,5 N comutare electrică NC
3,8 N comutare electrică NO
Durată de viață mecanică: 10.000.000 de cicluri
Cuplu de strângere: 0,8…1,2 N.m conform IEC 60947-1
Caracteristici de mediu
Grad de protecție: TH
Temperatura aerului ambiant pentru depozitare: -40…70 °C
Temperatura aerului ambiant pentru funcționare: -40…70 °C
Categorie de supratensiune: Clasa II conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529, IP67
Grad de protecție NEMA: NEMA 13, NEMA 4X
Grad de protecție IK: IK03 conform IEC 50102
Standarde și certificări
Standarde: IEC 60947-5-4, IEC 60947-1, CSA C22.2 nr. 14, IEC 60947-5-1, JIS C8201-5-1, UL 508, JIS C8201-1 Certificări de produs: DNV, CSA, UL, LROS (Lloyds register of shipping), BV
Rezistență la vibrații și șocuri
Rezistență la vibrații: 5 gn (f= 2…500 Hz) conform IEC 60068-2-6
2 mm vârf la vârf (f= 2…10 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) pentru accelerație cu semiondă sinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) pentru accelerație cu semiondă sinusoidală conform IEC 60068-2-27
25 gn (durată = 6 ms) pentru 1000 de impacturi pe axă conform IEC 60068-2-27
