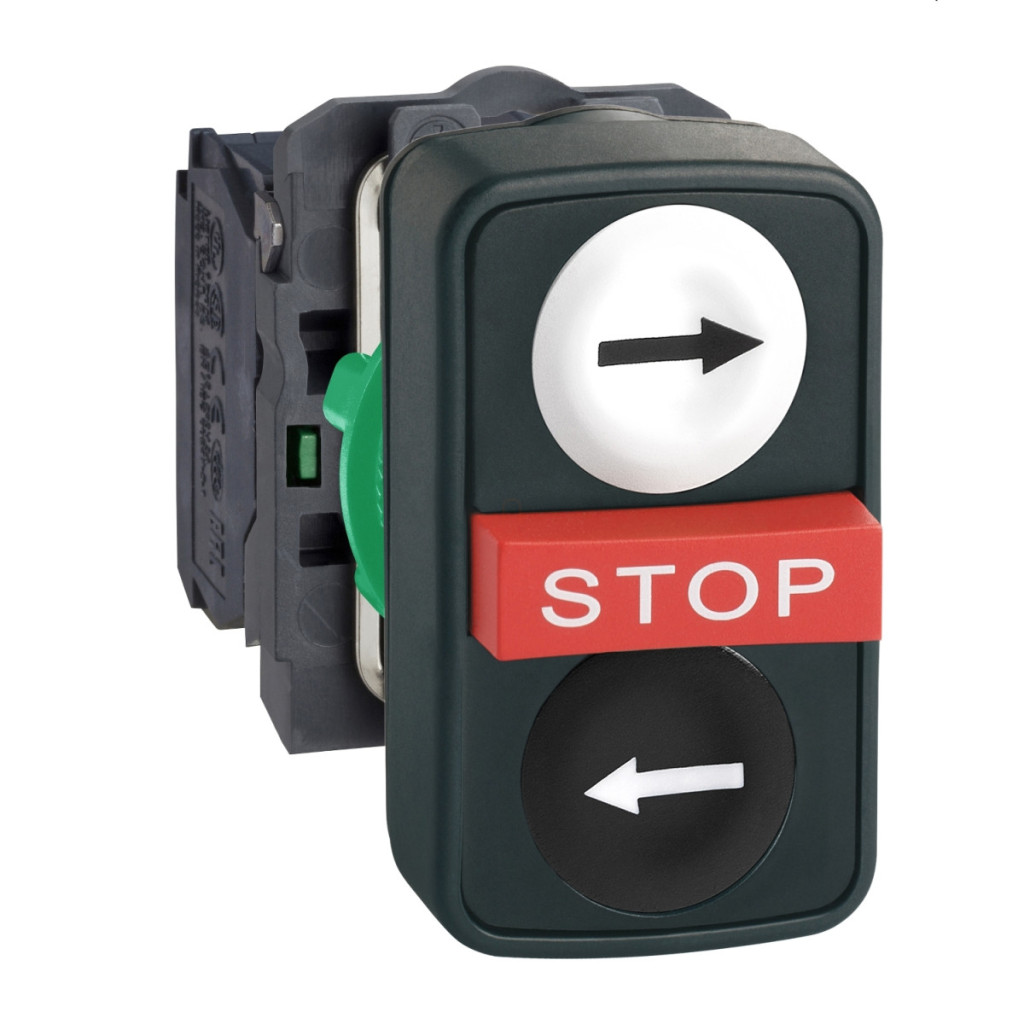

Butonul cu trei butoane din familia de produse Schneider Electric Harmony XB5, cu numărul de articol XB5AA711237, este alegerea ideală pentru proiectarea panourilor de control industriale și a tablourilor de distribuție. Acest element de control versatil este o soluție completă, gata de instalare, care combină trei butoane de culori și funcții diferite într-o singură unitate cu un cadru din plastic gri închis. Designul unic al butonului oferă trei suprafețe de control clar separate: un buton alb, încastrat, cu „săgeată dreapta” (cu marcaj negru), un buton negru, încastrat, cu „săgeată stânga” (cu marcaj alb) și un buton roșu, în relief, cu „STOP” (cu marcaj alb) în centru. Designul cu trei capete permite separarea clară și operarea ușoară a diferitelor funcții într-o singură unitate compactă. Capul de control dreptunghiular al butonului și marcajele clar vizibile oferă un feedback vizual clar operatorului. Harmony XB5AA711237 are un diametru standard de montare de 22,5 mm, ceea ce îl face compatibil cu majoritatea panourilor de control industriale. Produsul are o funcție de revenire cu arc, ceea ce înseamnă că butonul revine automat la poziția normală după ce a fost apăsat. Acest lucru este deosebit de avantajos în aplicații în care este necesar un control momentaneu, cum ar fi pornirea/oprirea motorului, schimbarea direcției sau funcțiile de oprire de urgență. Butonul are o configurație electrică de 2NO+1NC (două contacte normal deschise și unul normal închis), ceea ce permite o gamă largă de aplicații. Contactele sunt fabricate din aliaj de argint (Ag/Ni), ceea ce garantează o conductivitate excelentă și o durată lungă de viață. Contactele funcționează pe principiul de rupere lentă și sunt conforme cu anexa K a IEC 60947-5-1 în ceea ce privește deschiderea pozitivă. Cursa de acționare este de 1,5 mm până când contactul NC își schimbă starea electrică, 2,6 mm până când contactul NO își schimbă starea electrică, iar cursa totală de acționare este de 4,3 mm. Există mai multe moduri de conectare: cu terminale cu șurub (minim 1 x 0,22 mm² fir fără capăt de cablu) sau terminale cu arc (maxim 2 x 1,5 mm² fir cu capăt de cablu sau minim 1 x 0,22 mm² fir fără capăt de cablu), în conformitate cu IEC 60947-1. Caracteristicile tehnice ale produsului includ, de asemenea, un curent termic convențional de 10 A măsurat în aer liber și o tensiune nominală de izolație de 600 V (la gradul de poluare 3). Capacitatea de comutare în modul AC-15 este de 3 A la 240 V, 6 A la 120 V și 1,2 A la 600 V, în timp ce în modul DC-13 este de 0,1 A la 600 V, 0,27 A la 250 V și 0,55 A la 125 V. Butonul Schneider Electric XB5AA711237 are un design extrem de robust, IP67, clasele de protecție IP69 și IP69K, ceea ce înseamnă că oferă protecție completă împotriva prafului și poate rezista la imersia periodică în apă și spălarea cu presiune înaltă (până la 7000000 Pa la 55 °C, de la o distanță de 0,1 m). Produsul este clasificat ca NEMA 13 și NEMA 4X, cu un grad de rezistență la impact mecanic de IK03. Intervalul său de temperatură de funcționare este între -25 °C și +70 °C, în timp ce intervalul de temperatură de depozitare este între -40 °C și +70 °C. Produsul are o durată de viață mecanică de 1.000.000 de cicluri și o durată de viață electrică de 1.000.000 de cicluri de comutare în diverse condiții de încărcare (în modurile AC-15 și DC-13, cu valori diferite de tensiune și curent). Cuplul de extragere al butonului este de 0,8...1,2 Nm, în conformitate cu standardul IEC 60947-1. Dimensiunile unității sunt: 30 mm lățime, 50 mm înălțime, 59 mm adâncime. Produsul este conform cu numeroase standarde și certificări internaționale, inclusiv: IEC 60947-5-4, IEC 60947-5-1, CSA C22.2 Nr. 14, IEC 60947-1, UL 508, JIS C8201-5-1, JIS C8201-1, și este, de asemenea, certificat de CSA, LROS (Lloyds Register of Shipping), BV, UL și DNV.
Schneider Electric Harmony XB5 - XB5AA711237 date tehnice
Caracteristici generale
Familia de produse: Harmony XB5
Tipul produsului: Buton cu trei capete
Denumirea scurtă a produsului: XB5
Material placă frontală: Plastic gri închis
Material inel de fixare: Plastic
Tip cap: Standard
Diametru de montare: 22,5 mm
Forma unității de control: Dreptunghiulară
Tip de funcționare: Revenire cu arc
Suprafețe de control: 2 încastrate + 1 buton STOP central ridicat
Descrierea suprafețelor de control: „Săgeată dreapta” albă - „săgeată stânga” neagră - „STOP” roșu
Caracteristici electrice
Tipul și compoziția contactului: 2 NO + 1 NC
Funcționarea contactului: Întrerupere lentă
Metode de conectare:Terminale cu șurub, ≥ 1 x 0,22 mm² fără papuci de cablu conform IEC 60947-1 Terminale cu arc, ≤ 2 x 1,5 mm² cu papuci de cablu conform IEC 60947-1>Clemă cu arc, ≥ 1 x 0,22 mm² fără papuci de cablu conform IEC 60947-1
Material contact: Aliaj de argint (Ag/Ni)
Protecție la scurtcircuit: Siguranță de tip 10 A gG conform IEC 60947-5-1
Curent termic convențional: 10 A conform IEC 60947-5-1
Tensiune nominală de izolație: 600 V (grad de poluare 3) conform IEC 60947-1
Tensiune nominală de rezistență la impulsuri: 6 kV conform IEC 60947-1
Curent nominal de funcționare: 3 A la 240 V, AC-15, A600 conform IEC 60947-5-1
6 A la 120 V, AC-15, A600 conform IEC 60947-5-1
0,1 A la 600 V, DC-13, Q600 conform IEC 60947-5-1
0,27 A la 250 V, DC-13, Q600 conform IEC 60947-5-1
0,55 A la 125 V, DC-13, Q600 conform IEC 60947-5-1
1,2 A la 600 V, AC-15, A600 conform IEC 60947-5-1
Caracteristici mecanice
Lățime totală: 30 mm Înălțime totală: 50 mm Adâncime totală: 59 mm Rezistență la spălarea cu apă sub presiune: 7000000 Pa la 55 °C, distanță: 0,1 m
Culoarea marcajului: Marcaj negru pe capace albe
Marcaj alb pentru capace verzi, roșii sau negre
Profilul suprafeței de control: Roșu în relief, STOP (alb)
Alb încastrat, săgeată dreapta (negru)
Negru încastrat, săgeată stânga (alb)
Deschidere pozitivă: În conformitate cu anexa K la IEC 60947-5-1
Cursă de acționare: 1,5 mm (schimbare de stare electrică NC)
2,6 mm (schimbare de stare electrică NO)
4,3 mm (cursă completă)
Forță de acționare: 3,5 N schimbare de stare electrică NC
3,8 N schimbare de stare electrică NO
Durată de viață mecanică: 1.000.000 de cicluri
Cuplu de strângere: 0,8...1,2 N·m conform IEC 60947-1
Caracteristici de mediu
Temperatura ambiantă de depozitare: -40...70 °C
Temperatura ambiantă de funcționare: -25...70 °C
Protecție împotriva șocurilor electrice: Clasa II conform IEC 61140
Grad de protecție IP: IP67 conform IEC 60529
IP69 conform IEC 60529
IP69K
Clasa de protecție NEMA: NEMA 13
NEMA 4X
Clasa de protecție IK: IK03 conform IEC 50102
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
Standarde și certificări
Standarde: IEC 60947-5-4
IEC 60947-5-1
CSA C22.2 Nr. 14
IEC 60947-1
UL 508
JIS C8201-5-1
JIS C8201-1
Certificări de produs: CSA
LROS (Lloyds Register of Shipping)
BV
UL listat
DNV
