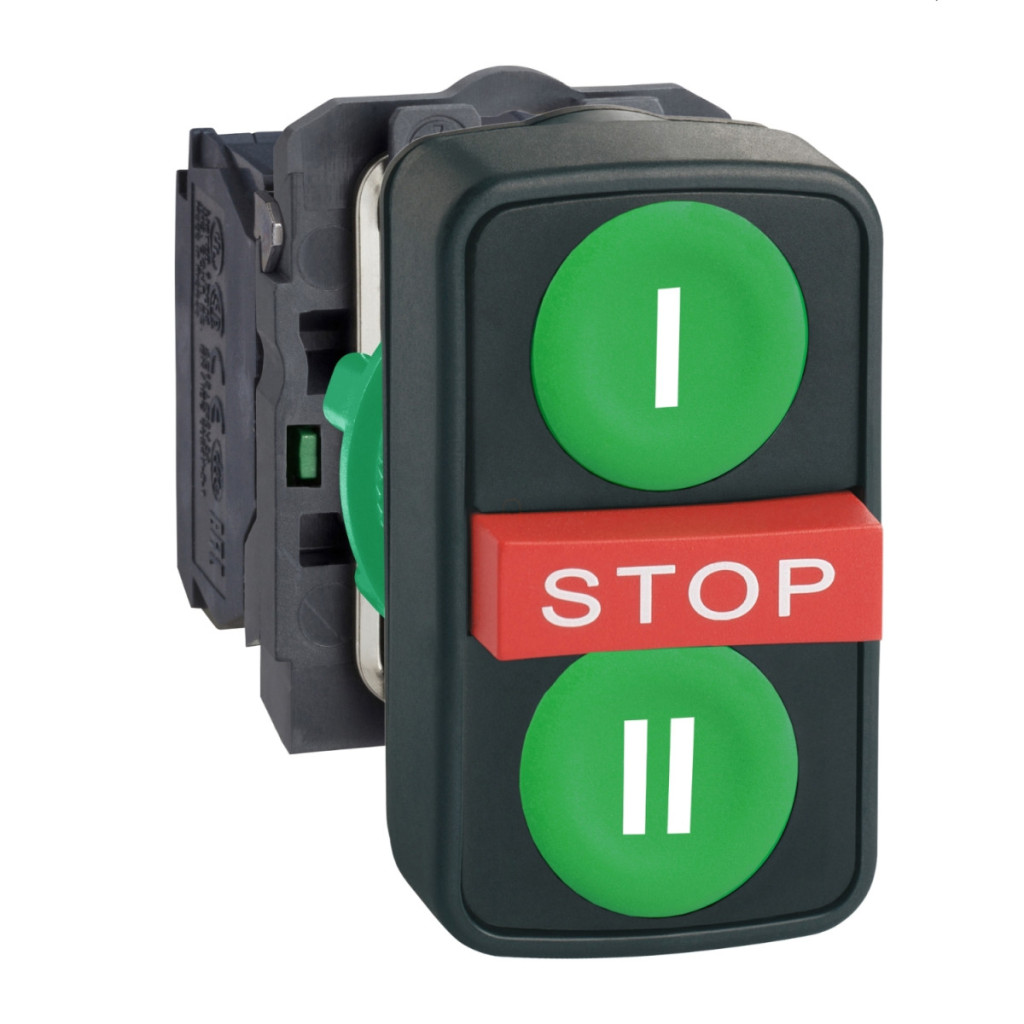

Schneider Electric Harmony XB5 - XB5AA731327 - buton dublu complet din plastic, Ø22, retur, 2NO+1NC, 2 butoane verzi „I”/„II” + 1 buton roșu proeminent STOP

Lățime: 52 mm

Lungime: 81,9999999999999 mm

Înălțime: 34 mm

Comandă specială

Schneider Electric Harmony XB5 - XB5AA731327 - buton dublu complet din plastic, Ø22, retur, 2NO+1NC, 2 butoane verzi „I”/„II” + 1 buton roșu proeminent STOP

Name: Schneider Electric Harmony XB5 - XB5AA731327 - buton dublu complet din plastic, Ø22, retur, 2NO+1NC, 2 butoane verzi „I”/„II” + 1 buton roșu proeminent STOP
Brand: Schneider Electric Zrt.
SKU: 3389119043526
Price: 104.1 RON
Availability: InStock

104,10 RON

Comandă specială

Produsul poate fi achiziționat la comandă specială exclusiv de către persoane juridice cu cod fiscal. Dacă dorești să achiziționezi produsul pentru compania pe care o reprezinți la un preț și mai avantajos, click aici!

👀Click la produse asemănătoare!

Schneider Electric

Schneider Electric Armonie XB5

Butonul complet cu trei capete din seria Schneider Electric Harmony XB5 XB5AA731327 este un element de control industrial profesional, de calitate excepțională, care asigură o funcționare fiabilă chiar și în cele mai solicitante medii. Acest produs face parte din gama Harmony XB5, una dintre cele mai populare familii de produse de unități de control industrial ale mărcii Schneider Electric, recunoscută la nivel mondial. Designul unic al butonului cu trei capete permite trei funcții diferite într-un singur dispozitiv: două butoane verzi încastrate marcate cu „I” și „II” și un buton roșu STOP proeminent în centru. Butoanele sunt marcate cu alb pentru o mai bună vizibilitate. Configurația contactelor unității este de 2 contacte NO (normal deschise) și 1 contact NC (normal închis), ceea ce oferă o gamă largă de aplicații pentru diverse aplicații de control. Mecanismul de acționare cu arc de revenire asigură revenirea automată a butoanelor la poziția normală după acționare. Produsul se potrivește într-un orificiu de montare standard de 22,5 mm, fiind compatibil cu majoritatea panourilor de control industriale. Panoul frontal din plastic gri închis și inelul de fixare din plastic conferă un aspect modern și estetic, rezistând în același timp la substanțele chimice și la impacturile fizice tipice pentru majoritatea mediilor industriale. Butonul este IP67 și iar nivelurile de protecție IP69 și IP69K garantează o rezistență excepțională la apă și praf, chiar și atunci când este spălat la presiune înaltă (7000000 Pa) și 55 °C, ceea ce îl face ideal pentru utilizarea în industria alimentară, farmaceutică și în alte medii cu cerințe stricte de igienă. Conectarea poate fi realizată în mod flexibil cu cleme cu șurub sau conectori cu arc cu o secțiune transversală de 0,22-1,5 mm². Contactele sunt realizate din aliaj de argint (Ag/Ni), ceea ce asigură o conductivitate electrică excelentă și o durată lungă de viață. Produsul are o durată de viață mecanică de 1.000.000 de cicluri de funcționare și o durată de viață electrică extrem de lungă, chiar și în condiții de încărcare variate. Are o clasificare remarcabilă atât în categoriile AC-15, cât și DC-13 și este conform cu standardele IEC relevante. Produsul are o funcție de deschidere pozitivă în conformitate cu IEC 60947-5-1 Anexa K, ceea ce este deosebit de important pentru aplicațiile de siguranță.

Schneider Electric Harmony XB5 - XB5AA731327 - buton dublu complet din plastic, Ø22, retur, 2NO+1NC, 2 butoane verzi „I”/„II” + 1 buton roșu proeminent STOP date tehnice

Specificații generale

Familia de produse: Harmony XB5

Tipul produsului: Buton cu trei capete

Denumirea scurtă a produsului: XB5

Material placă frontală: plastic gri închis

Material inel de fixare: plastic

Formă cap: standard

Diametru de montare: 22,5 mm

Formă cap unitate de semnalizare: Pătrată

Tip de funcționare: Revenire cu arc

Profil de funcționare: 2 butoane STOP încastrate - 1 buton STOP proeminent central

Marcaj: „I” verde - verde „II” - roșu buton „STOP”

Culoare marcaj: Marcaj alb pe capac verde, roșu sau negru, marcaj negru pe capac alb

Contacte și conexiune

Tip și compoziție contact: 2 NO + 1 NC

Funcționare contact: Întrerupere lentă

Material contact: Aliaj de argint (Ag/Ni)

Metode de conectare: Terminale cu șurub, >= 1 x 0,22 mm² fără capete de cablu conform IEC 60947-1

Terminale cu arc, <= 2 x 1,5 mm² cu capete de cablu conform IEC 60947-1

Blocuri terminale cu arc, >= 1 x 0,22 mm² fără capăt de cablu conform IEC 60947-1

Caracteristici mecanice și electrice

Forță de acționare: 3,5 N când contactul NC își schimbă starea

3,8 N când contactul NO își schimbă starea

Cursă de acționare: 1,5 mm (schimbare contact NC) 2,6 mm (schimbare contact NO) 4,3 mm (cursă completă) Durată de viață mecanică: 1.000.000 de cicluri Cuplu de strângere: 0,8...1,2 N·m conform IEC 60947-1

Deschidere pozitivă: Conform IEC 60947-5-1 Anexa K

Protecție la scurtcircuit: Siguranță de tip gG de 10 A conform IEC 60947-5-1

Parametri electrici

Curent termic convențional în aer liber: 10 A conform IEC 60947-5-1

Tensiune nominală de izolație: 600 V (grad de poluare 3) conform IEC 60947-1

Tensiune nominală de impuls: 6 kV conform IEC 60947-1

Curent nominal de funcționare: 3 A la 240 V, AC-15, A600 conform IEC 60947-5-1

6 A la 120 V, AC-15, A600 conform IEC 60947-5-1

0,1 A la 600 V, DC-13, Q600 conform IEC 60947-5-1

0,27 A la 250 V, DC-13, Q600 conform IEC 60947-5-1

0,55 A la 125 V, DC-13, Q600 conform IEC 60947-5-1

1,2 A la 600 V, AC-15, A600 conform IEC 60947-5-1

Caracteristici de mediu

Temperatura ambiantă de depozitare: -40...70 °C Temperatura ambiantă de funcționare: -25...70 °C

Protecție împotriva șocurilor electrice: Clasa II conform IEC 61140

Grad de protecție IP: IP67 conform IEC 60529

IP69 conform IEC 60529

IP69K

Grad de protecție NEMA: NEMA 13, NEMA 4X Rezistență la impact: IK05 conform IEC 50102 Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6 Rezistență la impact: 30 gn (durată = 18 ms) la o accelerație de jumătate de undă sinusoidală conform IEC 60068-2-27p>

50 gn (durată = 11 ms) la o accelerație de jumătate de undă sinusoidală conform IEC 60068-2-27

Certificate și conformitate

Standarde: IEC 60947-5-4, JIS C8201-5-1, CSA C22.2 nr. 14, IEC 60947-5-1, IEC 60947-1, UL 508, JIS C8201-1 Certificări de produs: CSA, LROS (Lloyds Register of Shipping), BV, listat UL, DNV Dimensiuni Lățime: 30 mm Înălțime: 50 mm Adâncime: 59 mm

Date

Lățime

52 mm

Lungime

81,9999999999999 mm

Înălțime

34 mm

EAN prezentat

3389119043526

Numele producătorului

Schneider Electric Zrt.

Adresa producătorului

1133 Budapest, Váci út 96-98.

Informații de contact ale producătorului

hu-schneider@schneider-electric.com

Gyártó/Márka

Schneider Electric

Greutate

62 g/bucată

Numar articol

3389119043526
