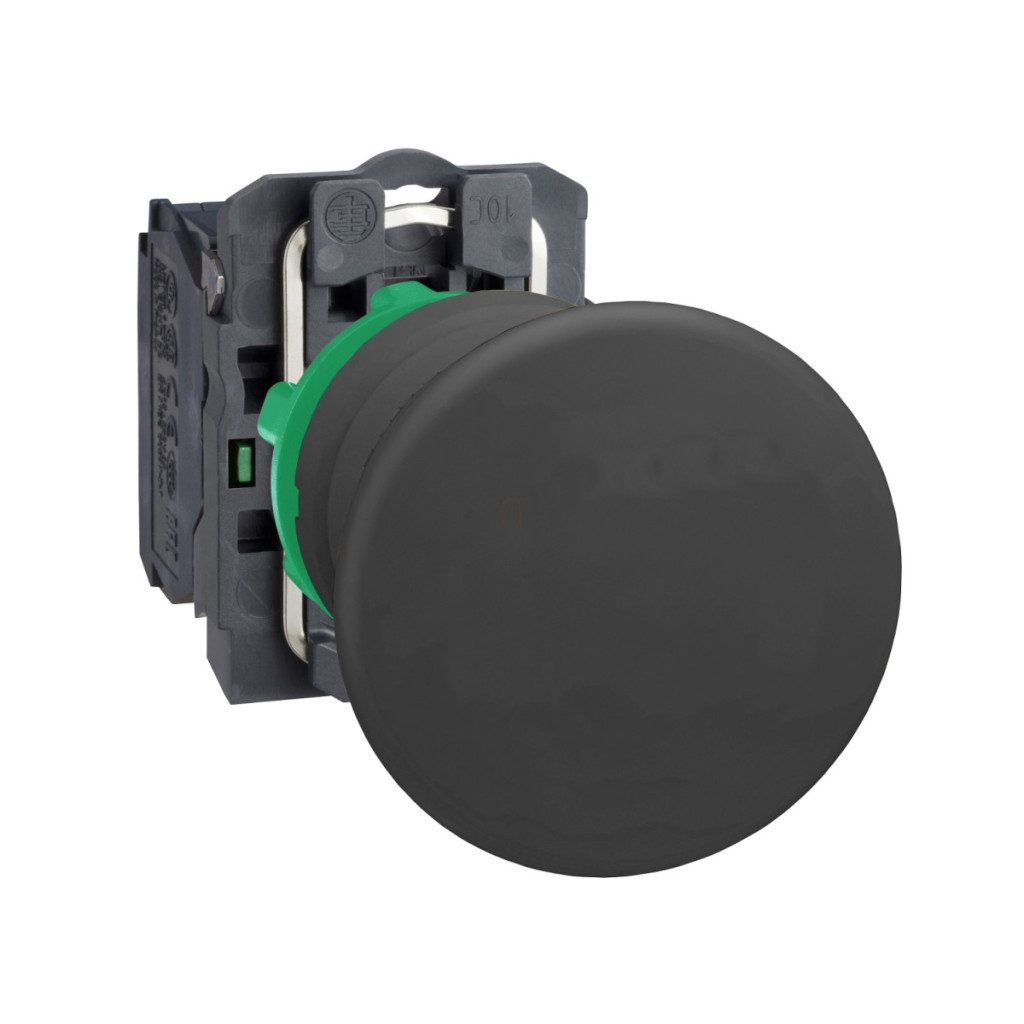

Schneider Electric Harmony XB5AC21 este un buton pulsatoriu negru de înaltă calitate, care face parte din familia de produse Harmony XB5. Acest buton pulsatoriu din plastic are un diametru de 40 mm, cap nemarcat, diametru de montare de 22 mm și funcție de revenire cu arc. Dispozitivul este fabricat cu o configurație de contact 1NO (normal deschis), ceea ce îl face o alegere ideală pentru o gamă largă de aplicații de control. Butonul XB5AC21 are un cadru din plastic de culoare gri închis și o formă standard a capului, care, împreună cu inelul de fixare din plastic, asigură o instalare stabilă. Dispozitivul, care include o unitate indicatoare rotundă, are un diametru standard de montare de 22 mm, ceea ce îl face compatibil cu majoritatea tablourilor de distribuție și panourilor de control. Capul negru al butonului are un diametru de 40 mm, oferind o suprafață de contact mai mare pentru operator, ceea ce este deosebit de util în medii în care este esențială o funcționare rapidă și sigură. În ceea ce privește specificațiile tehnice, Schneider Electric Harmony XB5AC21 oferă performanțe remarcabile. Dispozitivul măsoară 43 mm înălțime, 40 mm lățime și 82 mm adâncime. Butonul are o funcționare cu contact cu rupere lentă și oferă mai multe opțiuni de conectare: terminale cu șurub (până la 2 x 1,5 mm² capăt de cablu sau 1 x 0,22...2 x 2,5 mm²) și conectori Faston (1 x 6,35 mm sau 2 x 2,8 mm). Contactele sunt realizate din aliaj de argint (Ag/Ni), care asigură o conductivitate electrică și o durabilitate excelente. Butonul are o durată de viață mecanică de 5.000.000 de cicluri, în timp ce durata de viață electrică ajunge la 1.000.000 de cicluri în categoriile AC-15 și DC-13, în diverse combinații de tensiune și curent. XB5AC21 are, de asemenea, caracteristici de mediu remarcabile. Are clase de protecție IP65, IP69 și IP69K conform IEC 60529, precum și clase NEMA 13 și NEMA 4X. Dispozitivul poate fi utilizat într-un interval de temperatură de funcționare și depozitare de la -40 la +70 °C și este rezistent la spălarea cu presiune înaltă (7.000.000 Pa, 55 °C, distanță de 0,1 m). Butonul are un grad de rezistență la impact IK03 conform IEC 50102 și se mândrește cu o rezistență la vibrații de 5 gn și o rezistență la impact de 10 gn, asigurând o funcționare extrem de robustă chiar și în cele mai exigente medii industriale. Produsul este conform cu numeroase standarde internaționale, inclusiv IEC 60947-5-4, IEC 60947-5-1, IEC 60947-1, UL 508 și CSA C22.2 nr. 14, și este certificat de DNV, CSA, UL, LROS și BV.
Schneider Electric Harmony XB5 - XB5AC21 - buton tip ciupercă complet din plastic Ø40mm, Ø22, retur, 1NO, negru date tehnice
Caracteristici principale
Tip produs: Buton
Familia de produse: Harmony XB5
Denumire scurtă a produsului: XB5
Material cap senzor: Plastic, gri închis
Formă cap: Standard, rotundă
Material inel de fixare: Plastic
Diametru de montare: 22 mm
Profil actuator: Cap ciupercă negru, Ø 40 mm
Tip actuator: Revenire cu arc
Caracteristici electrice
Tip și compoziție contact: 1 NO (normal deschis) Funcționare contact: Întrerupere lentă Material contact: Aliaj de argint (Ag/Ni) Tensiune nominală de izolare: 600 V (grad de poluare 3) conform IEC 60947-1
Rezistență la tensiune de impuls: 6 kV conform IEC 60947-1
Curent termic convențional măsurat în aer liber: 10 A conform IEC 60947-5-1
Curent nominal de funcționare: 3 A la 240 V, AC-15, A600 conform IEC 60947-5-1
Curent nominal de funcționare: 6 A la 120 V, AC-15, A600 conform IEC 60947-5-1
Curent nominal de funcționare: 0,1 A la 600 V, DC-13, Q600 conform IEC 60947-5-1
Protecție la scurtcircuit: siguranță de tip gG de 10 A conform IEC 60947-5-1
Caracteristici mecanice
Cursă de funcționare: 1,5 mm (schimbare de stare electrică NC)
Cursă de funcționare: 2,6 mm (schimbare de stare electrică NO)
Cursă de acționare: 4,3 mm (cursă completă)
Forță de acționare: 3,5 N schimbare de stare electrică NC
Forță de acționare: 3,8 N schimbare de stare electrică NO
Durată de viață mecanică: 5.000.000 de cicluri
Durată de viață electrică: 1.000.000 de cicluri AC-15, 3 A la 120 V
Tip cap șurub: Phillips, compatibil cu șurubelnița Philips 1
Cuplu de strângere: 0,8...1,2 N.m conform IEC 60947-1
Conexiuni
Tip terminal: terminale cu șurub, capăt de cablu <= 2 x 1,5 mm²
Tip terminal: terminale cu șurub, 1 x 0,22...2 x 2,5 mm² fără papuci de cablu
Tip terminal: conectori Faston, 1 x 6,35 mm
Tip terminal: conectori Faston, 2 x 2,8 mm
Caracteristici de mediu
Grad de protecție: IP65 conform IEC 60529
Clasă de protecție: IP69 și IP69K
Protecție NEMA: NEMA 13 și NEMA 4X
Nivel de protecție IK: IK03 conform IEC 50102
Interval de temperatură de funcționare: -40...+70 °C Interval de temperatură de depozitare: -40...+70 °C Categorie de supratensiune: Clasa II conform IEC 60536 Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, distanță 0,1 m Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6 Rezistență la impact: 10 gn (durată = 11 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
Dimensiuni
Înălțime: 43 mm
Lățime: 40 mm
Adâncime: 82 mm
Grosime de montare: 1-6 mm / 0,04-0,24 inci
