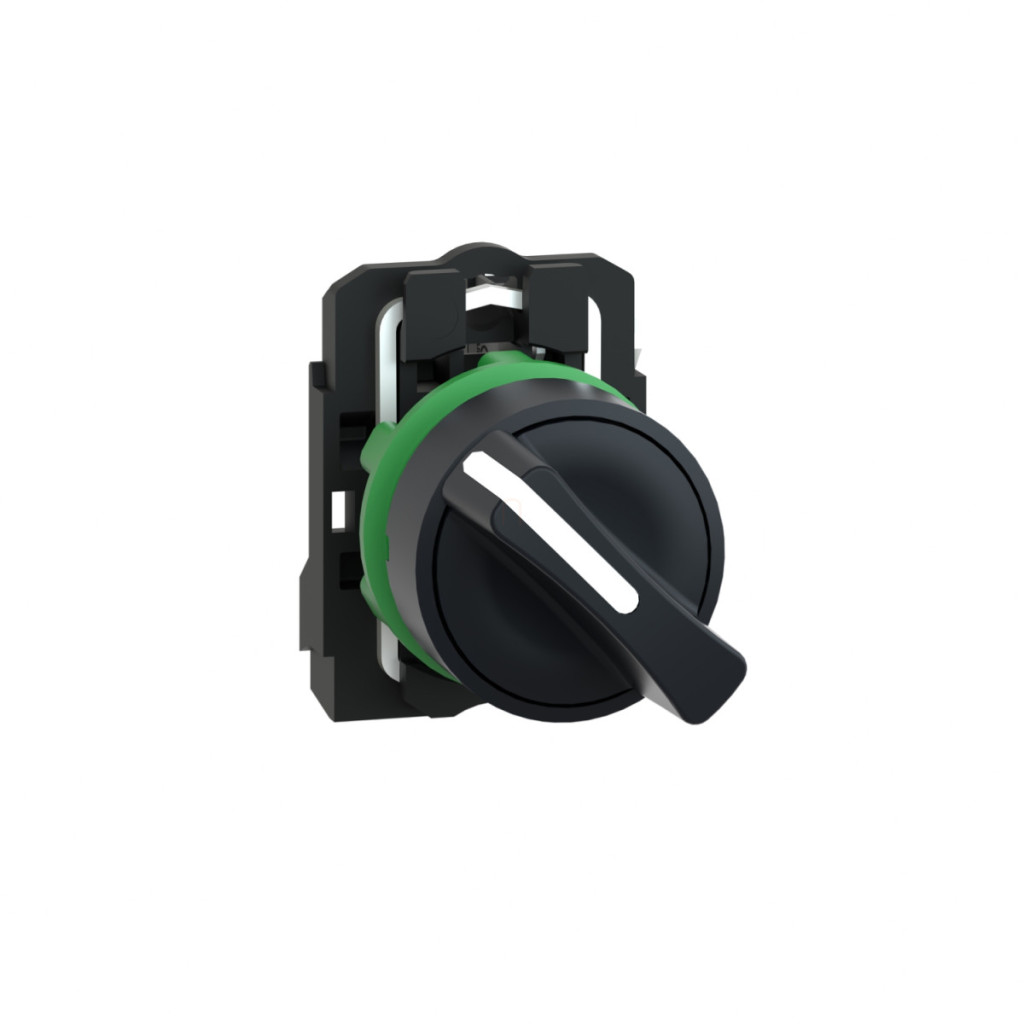

Comutatorul selector din plastic Schneider Electric Harmony XB5 seria XB5AD21 este soluția ideală pentru comutarea sarcinilor în panouri de control industriale, echipamente de control și diverse sisteme de automatizare. Acest comutator selector negru, cu diametrul de 22 mm și două poziții, asigură o funcționare fiabilă și performanțe de lungă durată chiar și în cele mai solicitante medii. Produsul are o placă frontală din plastic de culoare gri închis și un mâner standard negru, confortabil de utilizat datorită designului său ergonomic. Comutatorul poate fi blocat în două poziții diferite de 90° (funcție de blocare) și este echipat cu un contact normal deschis (1NO) în poziția implicită, care asigură o funcționare lentă. Produsul se conectează folosind borne cu șurub compatibile cu cabluri de maximum 2 x 1,5 mm² (cu capete de cablu) sau de minimum 1 x 0,22 mm² (fără capete de cablu), în conformitate cu standardul IEC 60947-1. Terminalul este marcat ISO n°1 (13-14)NO. Comutatorul este extrem de robust, dovadă fiind clasele sale de protecție remarcabile: IP67, IP69, IP69K și clasificările NEMA 13 și NEMA 4X, care oferă o protecție excelentă împotriva prafului, a apei și a spălării cu presiune înaltă (până la 7000000 Pa la 55 °C, de la o distanță de 0,1 m). Gradul de rezistență la impact IK04 sporește și mai mult durabilitatea produsului. Comutatorul poate fi utilizat într-un interval de temperatură de funcționare de la -40 la +70 °C, ceea ce permite utilizarea sa în medii extreme. Produsul are protecție împotriva șocurilor electrice de clasa II, conform IEC 60536. Comutatorul selector Schneider Electric XB5AD21 are caracteristici electrice remarcabile: flux termic convențional în aer liber de 10 A, tensiune nominală de izolare de 600 V (la gradul de poluare 3) și tensiune nominală de impuls de 6 kV, în conformitate cu IEC 60947-1. Are curenți nominali de funcționare diferiți pentru diferite categorii de aplicații, de exemplu 3 A la 240 V sau 6 A la 120 V, în conformitate cu categoria de aplicație AC-15, A600. Contactele din aliaj de argint (Ag/Ni) asigură o comutare fiabilă și o durată lungă de viață. Comutatorul poate fi protejat împotriva scurtcircuitelor cu o siguranță gG de 10 A în conformitate cu IEC 60947-5-1. Produsul are o durabilitate mecanică și electrică excepțională: 1.000.000 de cicluri de funcționare mecanică și diverse valori de durabilitate electrică (de exemplu, 1.000.000 de cicluri la AC-15, 2 A la 230 V, <3600 cicluri/oră viteză de funcționare și factor de încărcare 0,5). Pentru instalarea comutatorului selector se recomandă o gaură cu diametrul de 22,5 mm, utilizând o placă anti-rotație (ZB5AZ902). Adâncimea de instalare este de 70 mm, înălțimea totală este de 42 mm, iar lățimea este de 30 mm. Comutatorul selector XB5AD21 este conform cu numeroase standarde și certificări internaționale, inclusiv reglementările IEC, JIS, UL și CSA, și are certificări BV, UL, CSA, DNV și LROS, fiind astfel adecvat pentru utilizarea în diverse sisteme de control din întreaga lume.
Schneider Electric Harmony XB5 - XB5AD21 - comutator selector complet din plastic, Ø22, 2 poziții, 1NO date tehnice
Informații generale
Familia de produse: Harmony XB5
Tipul produsului sau componentului: Comutator selector
Denumire scurtă a dispozitivului: XB5
Material placă frontală: Plastic gri închis
Tip cap: Standard
Diametru de montare: 22,5 mm
Unitate de vânzare: 1
Formă cap unitate indicator: Rotundă
Tip operator: Fix
Profil operator: Mâner standard negru
Informații privind poziția operatorului: 2 poziții 90°
Contacte și conexiuni
Tipul și compoziția contactului: 1 NO
Funcționarea contactului: Întrerupere lentă
Conexiuni - terminale: Terminale cu șurub, <= 2 x 1,5 mm² capăt de cablu conform IEC 60947-1
Terminale cu șurub, >= 1 x 0,22 mm² fără capăt de cablu conform IEC 60947-1
Descrierea terminalului ISO n°1: (13-14)NO Material contact: Aliaj de argint (Ag/Ni) Dimensiuni și caracteristici fizice Înălțime: 42 mm Lățime: 30 mm Adâncime: 70 mm Formă cap șurub: Compatibil cu șurubelnița Philips 1
Compatibil cu șurubelnița Pozidriv 1
Compatibil cu șurubelnița plată Ø 4 mm
Caracteristici electrice
Protecție la scurtcircuit: Siguranță de tip gG de 10 A conform IEC 60947-5-1
[Ith] curent termic convențional măsurat în aer liber: 10 A conform IEC 60947-5-1
[Ui] tensiune nominală de izolație: 600 V (grad de poluare 3) conform IEC 60947-1
[Uimp] tensiune nominală de impuls rezistentă: 6 kV conform IEC 60947-1
[Ie] curent nominal de funcționare: 3 A la 240 V, AC-15, A600 conform IEC 60947-5-1
6 A la 120 V, AC-15, A600 conform IEC 60947-5-1
0,1 A la 600 V, DC-13, Q600 conform IEC 60947-5-1
0,27 A la 250 V, DC-13, Q600 conform IEC 60947-5-1
0,55 A la 125 V, DC-13, Q600 conform IEC 60947-5-1
1,2 A la 600 V, AC-15, A600 conform IEC 60947-5-1
Grad de protecție
Grad de protecție IP: IP67 conform IEC 60529
IP69
IP69K
Grad de protecție NEMA: NEMA 13, NEMA 4X
Grad de protecție IK: IK04 conform IEC 50102
Parametri de mediu
Tratament de protecție: TH
Temperatura aerului ambiant în timpul depozitării: -40...70 °C
Temperatura aerului ambiant în timpul funcționării: -40...70 °C
Clasa de protecție împotriva șocurilor electrice: Clasa II conform IEC 60536
Caracteristici mecanice
Valoarea cuplului: 0,14 N.m FĂRĂ schimbare a stării electrice
Durată de viață mecanică: 1.000.000 de cicluri
Cuplu de strângere: 0,8...1,2 N.m conform IEC 60947-1
Date privind durabilitatea
Durată de viață electrică: 1.000.000 de cicluri, AC-15, 2 A la 230 V, viteză de funcționare <3600 c/h, factor de încărcare: 0,5 conform IEC 60947-5-1 Anexa C
Fiabilitate electrică: Λ < 10exp(-6) 5 V, 1 mA într-un mediu curat conform IEC 60947-5-4
Λ < 10exp(-8) 17 V, 5 mA într-un mediu curat conform IEC 60947-5-4
Certificări și conformitate
Standarde: IEC 60947-1, IEC 60947-5-4, IEC 60947-5-1, JIS C8201-5-1, UL 508, CSA C22.2 Nr. 14, JIS C8201-1
Certificări de produs: BV, UL, CSA, DNV, LROS (Lloyds Register of Shipping)
Rezistență
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
Rezistență la spălatoare de înaltă presiune: 7000000 Pa la 55 °C, distanță: 0,1 m
