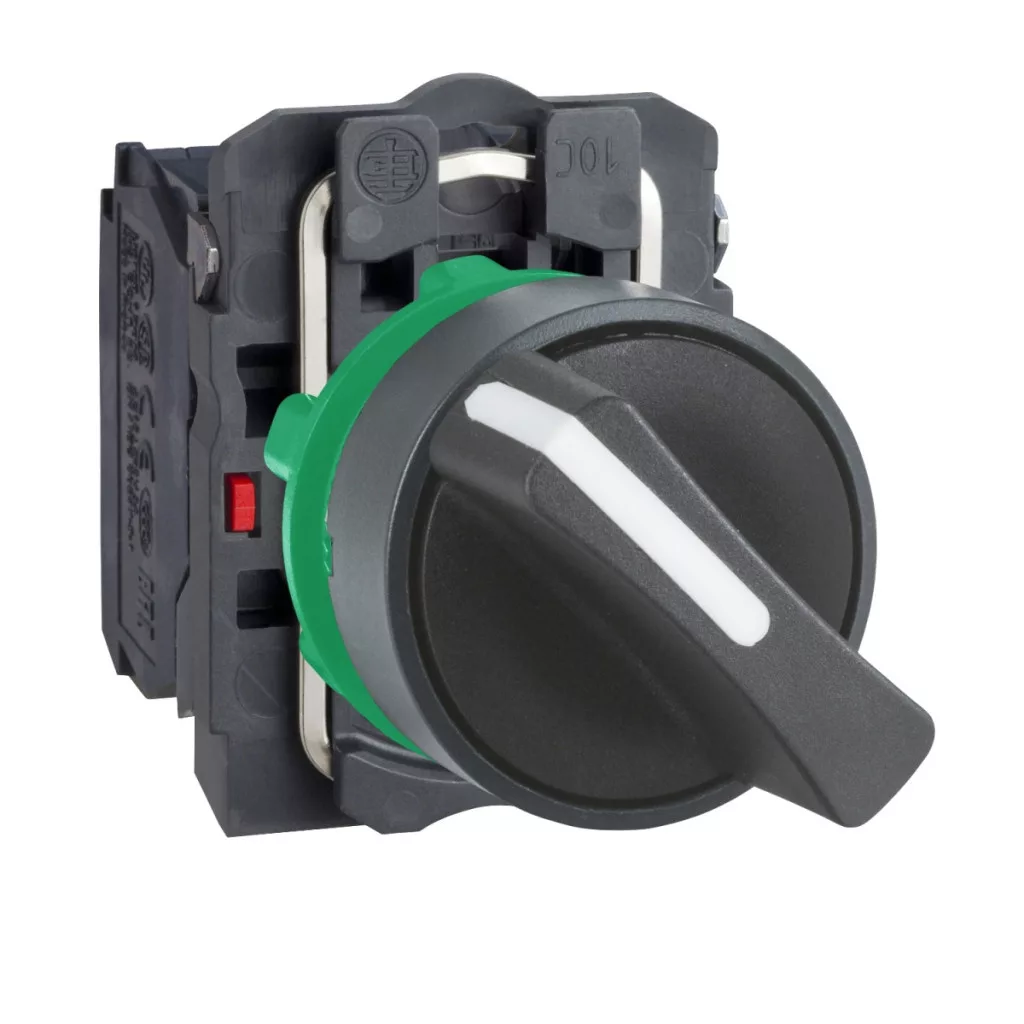

Comutatorul selector Schneider Electric Harmony XB5 seria XB5AD25 este un dispozitiv de comutare extrem de fiabil, conceput pentru medii industriale, oferind soluția perfectă pentru o varietate de sarcini de control. Acest comutator selector din plastic face parte din gama de produse de control de calitate superioară a Schneider Electric, combinând un design robust cu o funcționare fiabilă și caracteristici ușor de utilizat. Comutatorul selector XB5AD25 poate fi instalat într-un orificiu de montare standard de 22,5 mm, fiind compatibil cu majoritatea cutiilor de comutare și panourilor de control. Produsul are un cadru din plastic de culoare gri închis și un mâner standard negru care poate fi reglat în două poziții fixe (rotație de 90°). Designul durabil al comutatorului poate rezista la medii industriale dure, după cum o demonstrează clasele IP ridicate: IP67, IP69 și IP69K, ceea ce înseamnă că este complet rezistent la praf și apă, chiar și atunci când este spălat la presiune înaltă (până la 7000000 Pa la 55 °C, de la o distanță de 0,1 m). Clasele NEMA 13 și NEMA 4X oferă o dovadă suplimentară a rezistenței excepționale a produsului. Comutatorul selector XB5AD25 are o configurație de contact 1 NO (normal deschis) și 1 NC (normal închis) cu contacte din aliaj de argint-nichel care asigură o conductivitate electrică excelentă. Comutatorul este echipat cu terminale cu șurub care permit conectarea cablurilor cu o secțiune transversală maximă de 2 x 1,5 mm². Produsul este de tip cu întrerupere lentă și este conform cu apendicele K din IEC 60947-5-1 pentru deschidere pozitivă. Curentul termic convențional în aer liber (Ith) este de 10 A, în timp ce tensiunea nominală de izolație (Ui) este de 600 V (la gradul de poluare 3). Tensiunea nominală de impuls (Uimp) este de 6 kV conform IEC 60947-1. Comutatorul selector XB5AD25 este potrivit în special pentru mașini industriale, sisteme de automatizare, panouri de control și dulapuri de comutație unde este necesară o funcționare fiabilă și durabilă. Produsul are o durată de viață mecanică de 1.000.000 de cicluri de comutare și o durată de viață electrică de 1.000.000 de cicluri în diverse categorii de aplicații AC-15 și DC-13. Produsul este rezistent la vibrații (interval de frecvență 5 gn: 2-500 Hz) și șocuri (30 gn și 50 gn) în medii industriale, în conformitate cu standardele IEC. Comutatorul selector XB5AD25 este conform cu mai multe standarde și certificări internaționale, inclusiv IEC 60947-5-1, UL 508, CSA C22.2 nr. 14, și are certificări BV, UL, CSA, DNV și LROS (Lloyds Register of Shipping). Intervalul de temperatură de funcționare și depozitare al produsului este între -40 și +70 °C, ceea ce asigură o aplicabilitate largă în diverse condiții de mediu. Comutatorul este clasificat ca Clasa II pentru protecție împotriva șocurilor electrice, conform IEC 60536.
Schneider Electric Harmony XB5 - XB5AD25 - comutator selector complet din plastic, Ø22, 2 poziții, 1NO+1NC date tehnice
Caracteristici principale
Familia de produse: Harmony XB5
Denumire scurtă a dispozitivului: XB5
Tipul produsului: Comutator selector
Material cadru: Plastic gri închis
Tip cap: Standard
Diametru de montare: 22,5 mm
Forma capului indicatorului: Rotundă
Tip operator: Poziție fixă
Profil operator: Mâner standard negru
Informații privind poziția operatorului: 2 poziții 90°
Tipul și compoziția contactului: 1 NO + 1 NC
Funcționarea contactului: Întrerupere lentă
Parametri tehnici
Înălțime: 42 mm
Lățime: 30 mm
Adâncime: 70 mm
Descrierea terminalului ISO n°1: (13-14)NO
Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
Material contact: Aliaj de argint (Ag/Ni)
Protecție la scurtcircuit: Siguranță tip cartuș 10 A gG, Conformitate cu IEC 60947-5-1
Curent termic convențional în aer liber: 10 A, conformitate cu IEC 60947-5-1
Tensiune nominală de izolație: 600 V (grad de poluare 3), Conformitate cu IEC 60947-1
Tensiune nominală de impuls rezistentă: 6 kV, conformitate cu IEC 60947-1
Parametri de funcționare
Durată de viață mecanică: 1.000.000 de cicluri
Durată de viață electrică: 1.000.000 de cicluri în diverse aplicații AC-15 și DC-13, în conformitate cu IEC 60947-5-1 Anexa C
Cuplu de strângere: 0,8...1,2 N.m, conform IEC 60947-1
Valoarea cuplului: 0,14 N.m FĂRĂ schimbare de stare
Caracteristici de mediu
Grad de protecție: TH
Temperatura ambiantă de depozitare: -40...70 °C
Temperatură ambiantă de funcționare: -40...70 °C
Clasă de protecție împotriva șocurilor electrice: Clasa II, conform IEC 60536
Grad de protecție IP: IP67, IP69, IP69K, conform IEC 60529
Grad de protecție NEMA: NEMA 13, NEMA 4X
Grad de protecție IK: IK04, conform IEC 50102
Standarde și certificări
Standarde: CSA C22.2 Nr. 14, IEC 60947-5-1, UL 508, IEC 60947-5-4, IEC 60947-1, JIS C8201-5-1, JIS C8201-1
Certificări de produs: BV, UL, CSA, DNV, LROS (Lloyds Register of Shipping)
Rezistență la vibrații: 5 gn (f= 2...500 Hz), conform IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) accelerație semiondă sinusoidală, conform IEC 60068-2-27
Rezistență la șocuri: 50 gn (durată = 11 ms) accelerație semiondă sinusoidală, conform IEC 60068-2-27
