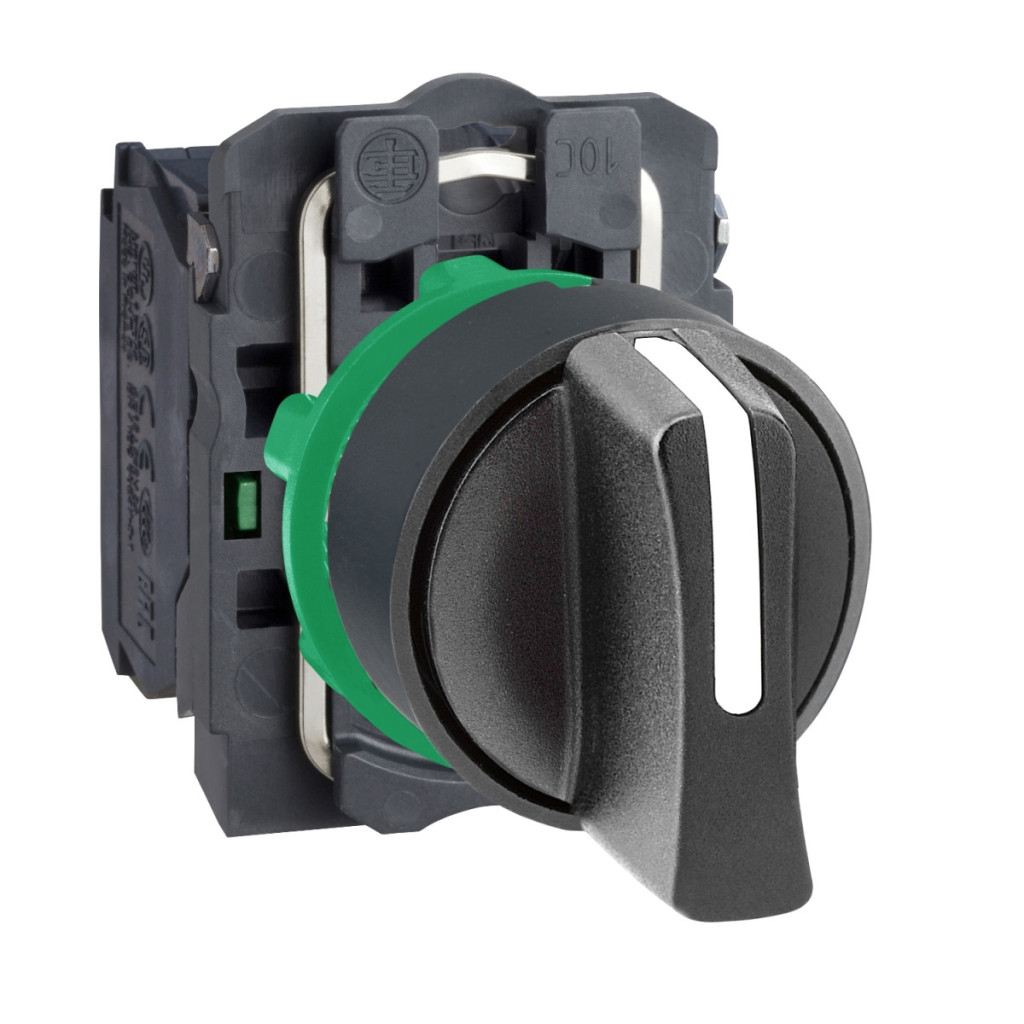

Comutatorul selector XB5AD33 din gama Harmony XB5 de la Schneider Electric este un dispozitiv de comutare extrem de fiabil și versatil, conceput pentru utilizare în medii industriale. Acest comutator selector cu carcasă din plastic negru, cu un diametru de 22 mm, are trei poziții și două contacte normal deschise (NO) care rămân într-o poziție fixă după reglare. Produsul este ideal pentru utilizarea în diverse sisteme de control industrial, unde este necesar un element de comutare fiabil, durabil și ușor de utilizat. Placa frontală din plastic de culoare gri închis și mânerul standard negru nu numai că oferă un aspect estetic, dar rezistă și la influențele mecanice și chimice din diverse medii industriale. Diametrul de montare de 22,5 mm este conform standardelor industriale, ceea ce îl face ușor de montat în majoritatea tablourilor de distribuție și panourilor de control. În ceea ce privește parametrii tehnici, comutatorul oferă performanțe impresionante. Contactele sunt realizate din aliaj de argint (Ag/Ni), ceea ce asigură o conductivitate electrică excelentă și o durată lungă de viață. Dispozitivul furnizează un curent termic convențional de 10 A în aer liber, în conformitate cu standardul IEC 60947-5-1. Tensiunea nominală de izolare este de 600 V (grad de poluare 3), în timp ce tensiunea nominală de impuls este de 6 kV, în conformitate cu IEC 60947-1. Curentul nominal de funcționare variază în funcție de aplicație: 3 A la 240 V pentru AC-15, 6 A la 120 V, 1,2 A la 600 V, în timp ce pentru DC-13 este de 0,1 A la 600 V, 0,27 A la 250 V și 0,55 A la 125 V. Durabilitatea mecanică a comutatorului este de 1.000.000 de cicluri, ceea ce asigură o durată de viață excepțional de lungă, chiar și în condiții de utilizare intensivă. Durabilitatea sa electrică este, de asemenea, de 1.000.000 de cicluri în diverse condiții de încărcare, cum ar fi AC-15 2A la 230V, AC-15 3A la 120V, AC-15 4A la 24V sau DC-13 0,2A la 110V, DC-13 0,5A 24V, dacă rata de funcționare este mai mică de 3.600 de cicluri/oră și factorul de încărcare este 0,5 conform IEC 60947-5-1 Anexa C. Comutatorul are o protecție IP remarcabilă: IP67 conform IEC 60529, precum și IP69 și IP69K, ceea ce înseamnă că este complet rezistent la praf și apă și poate rezista, de asemenea, la curățarea cu un aparat de spălat cu presiune înaltă (7000000 Pa la 55 °C, de la o distanță de 0,1 m). Nivelul său de protecție NEMA este NEMA 13 și NEMA 4X, iar gradul de protecție IK este IK04 conform IEC 50102. Acest nivel ridicat de protecție permite utilizarea comutatorului chiar și în cele mai dure medii industriale, inclusiv în procesarea alimentelor și în alte zone critice din punct de vedere al igienei. Produsul are numeroase certificări internaționale, inclusiv certificări BV, UL, CSA, DNV și LROS (Lloyds Register of Shipping), și este conform cu mai multe standarde internaționale, precum IEC 60947-1, IEC 60947-5-1, JIS C8201-5-1, CSA C22.2 nr. 14, IEC 60947-5-4, UL 508 și JIS C8201-1. Intervalul larg de temperaturi de funcționare (-40...70 °C) permite utilizarea comutatorului în condiții meteorologice extreme.
Date tehnice comutator selector Schneider Harmony XB5AD33
Caracteristici generale
Familia de produse: Harmony XB5
Tipul produsului: Comutator selector
Denumire scurtă: XB5
Material panou frontal: Plastic gri închis
Tip cap: Standard
Diametru de montare: 22,5 mm
Formă indicator: Rotundă
Tip operator: Poziție permanentă
Profil operator: Mâner standard negru
Informații privind poziția operatorului: 3 poziții +/- 45°
Contacte și conexiuni
Tip și compoziție contact: 2 NO
Funcționare contact: Întrerupere lentă
Conexiune - terminale: Terminale cu șurub, <= secțiune cablu 2 x 1,5 mm², conform IEC 60947-1
Terminale cu șurub: >= 1 x 0,22 mm² fără capăt de cablu, conform IEC 60947-1
Descrierea terminalului ISO n°1: (13-14)NO
Material contact: Aliaj de argint (Ag/Ni)
Caracteristici fizice
Înălțime: 42 mm
Lățime: 30 mm
Adâncime: 70 mm
Caracteristici electrice
Protecție la scurtcircuit: siguranță de tip 10 A gG, conform IEC 60947-5-1
Curent termic convențional în aer liber: 10 A, conform IEC 60947-5-1
Tensiune nominală de izolație: 600 V (grad de poluare 3), conform IEC 60947-1
Tensiune nominală de impuls: 6 kV, conform IEC 60947-1
Curent nominal de funcționare:
- 3 A la 240 V, AC-15, A600, conform IEC 60947-5-1
- 6 A la 120 V, AC-15, A600, conform IEC 60947-5-1
- 0,1 A la 600 V, DC-13, Q600, conform IEC 60947-5-1
- 0,27 A la 250 V, DC-13, Q600, conform IEC 60947-5-1
- 0,55 A la 125 V, DC-13, Q600, conform IEC 60947-5-1
- 1,2 A la 600 V, AC-15, A600, conform IEC 60947-5-1
Durata de viață și fiabilitate
Durabilitate mecanică: 1.000.000 de cicluri
Durabilitate electrică: 1.000.000 de cicluri, AC-15, 2 A la 230 V, viteză de funcționare <3600 cicluri/h, factor de încărcare: 0,5, conform IEC 60947-5-1 Anexa C
Valoarea cuplului: 0,14 N.m NO la schimbarea stării electrice
Cuplu de strângere: 0,8...1,2 N.m, conform IEC 60947-1
Caracteristici mecanice
Forma capului șurubului: În formă de cruce, compatibilă cu șurubelnița Philips 1
În formă de cruce: Compatibilă cu șurubelnița Pozidriv 1
Cu fantă: Compatibil cu șurubelniță plată Ø 4 mm
Cu fantă: Compatibil cu șurubelniță plată Ø 5,5 mm
Caracteristici de protecție
Rezistență la spălare cu apă sub presiune: 7000000 Pa la 55 °C, distanță: 0,1 m
Grad de protecție IP: IP67 conform IEC 60529, IP69, IP69K
Grad de protecție NEMA: NEMA 13, NEMA 4X
Grad de protecție IK: IK04 conform IEC 50102
Clasa de protecție împotriva șocurilor electrice: Clasa II conform IEC 60536
Condiții de mediu
Tratament de protecție: TH
Temperatura aerului ambiant pentru depozitare: -40...70 °C
Temperatura aerului ambiant pentru funcționare: -40...70 °C
Standarde și certificări
Standarde: IEC 60947-1, IEC 60947-5-1, JIS C8201-5-1, CSA C22.2 Nr. 14, IEC 60947-5-4, UL 508, JIS C8201-1
Certificări de produs: BV, UL, CSA, DNV, LROS (Lloyds Register of Shipping)
Rezistență
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) la o accelerație de jumătate de undă sinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) la o accelerație de jumătate de undă sinusoidală conform IEC 60068-2-27
