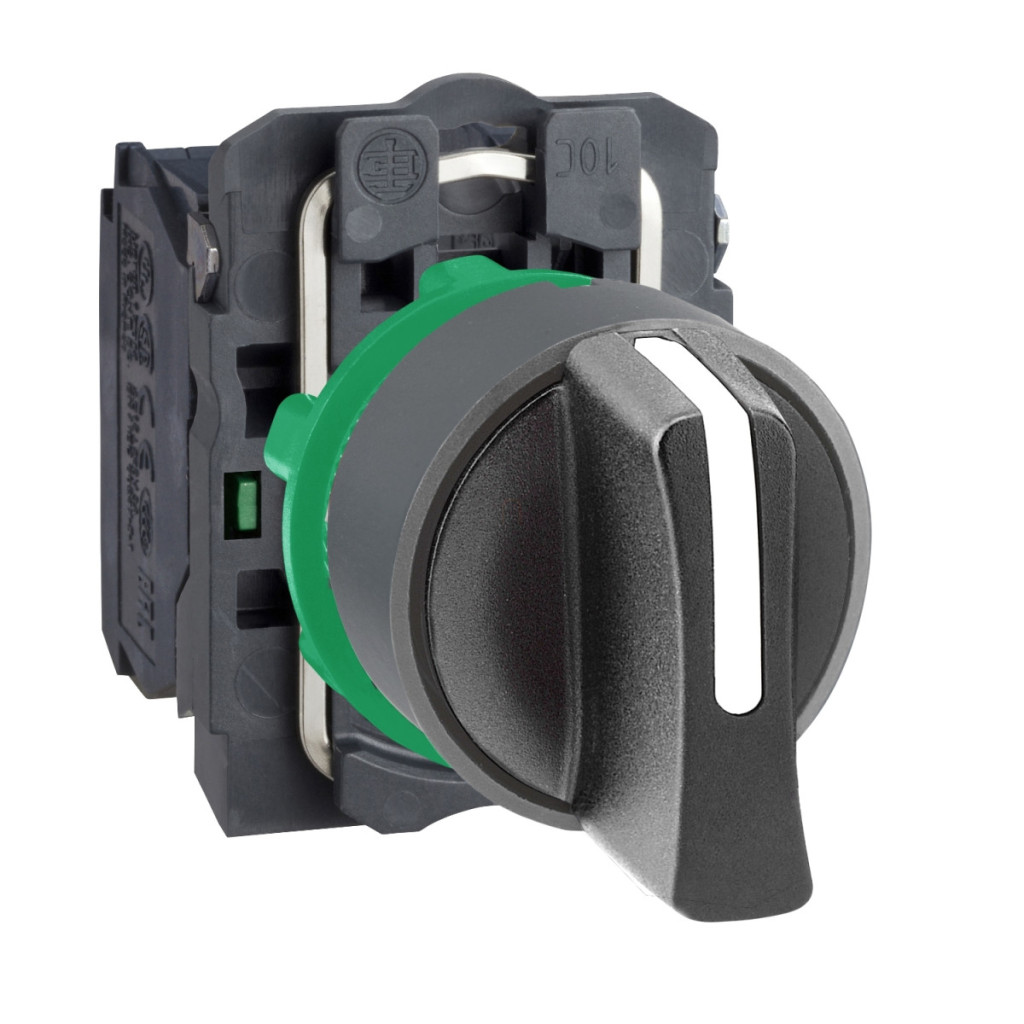

Parte a gamei Schneider Electric Harmony XB5, comutatorul selector XB5AD33C0 este un dispozitiv de control industrial extrem de versatil și fiabil, ideal pentru o gamă largă de aplicații industriale și comerciale. Acest comutator compact, cu diametrul de 22 mm, este proiectat conform standardelor de calitate Schneider Electric, asigurând o durată lungă de viață și performanțe fiabile chiar și în cele mai exigente medii. Comutatorul selector XB5AD33C0 are o ramă din plastic gri, care îi conferă un aspect elegant și oferă o protecție eficientă. Mânerul standard negru poate fi setat în 3 poziții cu o rotație de +/- 45° și are un mod de funcționare fix, ceea ce înseamnă că comutatorul rămâne în poziția selectată după operare. Dispozitivul are două contacte normal deschise (NO) în poziția implicită, care funcționează în modul de întrerupere lentă, reducând arcul electric în timpul comutării și crescând astfel durata de viață. Metoda standard de conectare pentru comutatorul XB5AD33C0 este un terminal cu șurub, care permite conectarea firelor cu o secțiune transversală de până la 2 x 1,5 mm² cu capace de capăt sau a firelor cu o secțiune transversală de cel puțin 1 x 0,22 mm² fără capace de capăt, în conformitate cu standardul IEC 60947-1. Parametrii tehnici ai produsului sunt impresionanți: are o înălțime de 42 mm, o lățime de 30 mm și o adâncime de 70 mm, ceea ce îl face ușor de instalat în diverse panouri de control. XB5AD33C0 poate rezista la spălarea cu presiune înaltă de până la 7000000 Pa la 55 °C de la o distanță de 0,1 m. Comutatorul are o durată de viață mecanică de 1000000 de cicluri de comutare, asigurând o durabilitate excepțională. Cuplul de strângere al șuruburilor este de 0,8-1,2 Nm, în conformitate cu standardul IEC 60947-1, iar designul capului șurubului este compatibil cu mai multe tipuri de șurubelnițe: se pot utiliza șurubelnițe Philips 1, Pozidriv 1, șurubelnițe plate de 4 mm sau 5,5 mm. Contactele sunt realizate din aliaj de argint (Ag/Ni), iar protecția împotriva scurtcircuitelor este asigurată de o siguranță gG de 10 A, în conformitate cu IEC 60947-5-1. Tensiunea nominală de izolare (Ui) este de 600 V (la gradul de poluare 3) conform IEC 60947-1, în timp ce tensiunea nominală de impuls (Uimp) este de 6 kV conform aceluiași standard. Curentul nominal de funcționare (Ie) al produsului variază în funcție de condițiile de aplicare, de exemplu 3 A la 240 V sau 6 A la 120 V în categoria AC-15 și 0,1 A la 600 V în categoria DC-13. Comutatorul selector XB5AD33C0 oferă un nivel excepțional de protecție: protecție IP67 conform IEC 60529, ceea ce înseamnă protecție completă împotriva prafului și imersiei temporare în apă. Clasificarea NEMA este NEMA 13 și NEMA 4X, care oferă, de asemenea, o protecție excelentă împotriva diverselor influențe ambientale. Clasa sa IK este IK04 conform IEC 50102. Intervalul de temperatură de funcționare al produsului este de la -40 °C la +70 °C, ceea ce permite utilizarea acestuia în condiții de mediu extreme. Comutatorul selector este conform cu o serie de standarde internaționale, printre care: IEC 60947-1, IEC 60947-5-1, JIS C8201-5-1, CSA C22.2 Nr. 14, IEC 60947-5-4, UL 508, JIS C8201-1. Produsul este certificat de BV, UL, CSA, DNV și LROS (Lloyds Register of Shipping), fiind astfel adecvat pentru utilizare la nivel mondial, în conformitate cu diverse standarde industriale.
Schneider Electric Harmony XB5 - XB5AD33C0 - comutator selector complet din plastic, Ø22, 3 poziții, 2NO, inel gri date tehnice
Date generale
Familia de produse: Harmony XB5
Tipul produsului: Comutator selector
Denumire scurtă a produsului: XB5
Material inel: Plastic, culoare gri
Tip cap: Standard
Diametru de instalare: 22,5 mm
Formă cap indicator: Rotundă
Caracteristici de funcționare
Tip acționare: Fixă
Profil acționare: 3 poziții +/- 45°
Tipul și compoziția contactului: 2 NO
Funcționarea contactului: Întrerupere lentă
Conexiune: Terminal cu șurub, ≤ 2 x 1,5 mm² cu capac de închidere conform IEC 60947-1
Terminal cu șurub, ≥ 1 x 0,22 mm² fără capac de închidere conform IEC 60947-1
Dimensiuni
Înălțime: 42 mm
Lățime: 30 mm
Adâncime: 70 mm
Descrierea terminalului ISO n°1: (13-14)NO
Date electrice
Material contact: Aliaj de argint (Ag/Ni)
Protecție la scurtcircuit: Siguranță 10 A gG conform IEC 60947-5-1
Curent termic convențional în aer liber: 10 A conform IEC 60947-5-1
Tensiune nominală de izolație: 600 V (grad de poluare 3) conform IEC 60947-1
Tensiune nominală de impuls rezistentă: 6 kV conform IEC 60947-1
Curent nominal de funcționare:
3 A la 240 V, AC-15, A600 conform IEC 60947-5-1
6 A la 120 V, AC-15, A600 conform IEC 60947-5-1
0,1 A la 600 V, DC-13, Q600 conform IEC 60947-5-1
0,27 A la 250 V, DC-13, Q600 conform IEC 60947-5-1
0,55 A la 125 V, DC-13, Q600 conform IEC 60947-5-1
1,2 A la 600 V, AC-15, A600 conform IEC 60947-5-1
Caracteristici mecanice
Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
Utilizarea contactelor: Contacte standard
Deschidere pozitivă: Niciuna
Valoarea cuplului: 0,14 N.m NO la schimbarea stării electrice
Durată de viață mecanică: 1.000.000 de cicluri
Cuplu de strângere: 0,8...1,2 N.m conform IEC 60947-1
Forma capului șurubului:
Compatibil cu șurubelnița Philips 1
Compatibil cu șurubelnița Pozidriv 1
Compatibil cu șurubelniță plată de 4 mm
Compatibil cu șurubelniță plată de 5,5 mm
Durată de viață electrică
1.000.000 de cicluri, AC-15, 2 A la 230 V, viteză de funcționare <3600 cicluri/h, factor de încărcare: 0,5 conform IEC 60947-5-1 Anexa C
1.000.000 de cicluri, AC-15, 3 A la 120 V, viteză de funcționare <3600 cicluri/h, factor de încărcare: 0,5 conform IEC 60947-5-1 Anexa C
1.000.000 de cicluri, AC-15, 4 A la 24 V, viteză de funcționare <3600 cicluri/h, factor de încărcare: 0,5 conform anexei C la IEC 60947-5-1
1.000.000 de cicluri, DC-13, 0,2 A la 110 V, viteză de funcționare <3600 cicluri/h, factor de încărcare: 0,5 conform IEC 60947-5-1 Anexa C
1.000.000 de cicluri, DC-13, 0,5 A la 24 V, viteză de funcționare <3600 cicluri/h, factor de încărcare: 0,5 conform IEC 60947-5-1 Anexa C
Condiții de mediu
Grad de protecție: IP67 conform IEC 60529
Clasa de protecție NEMA: NEMA 13, NEMA 4X
Clasa de protecție IK: IK04 conform IEC 50102
Temperatura ambiantă de depozitare: -40...70 °C Temperatura ambiantă de funcționare: -40...70 °C
Clasa de protecție împotriva șocurilor electrice: Clasa II conform IEC 60536
Standarde și certificări
Standarde: IEC 60947-1, IEC 60947-5-1, JIS C8201-5-1, CSA C22.2 Nr. 14, IEC 60947-5-4, UL 508, JIS C8201-1
Certificări de produs: BV, UL, CSA, DNV, LROS (Lloyds Register of Shipping)
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) pentru accelerație cu semiondă sinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) pentru accelerație cu semiondă sinusoidală conform IEC 60068-2-27
