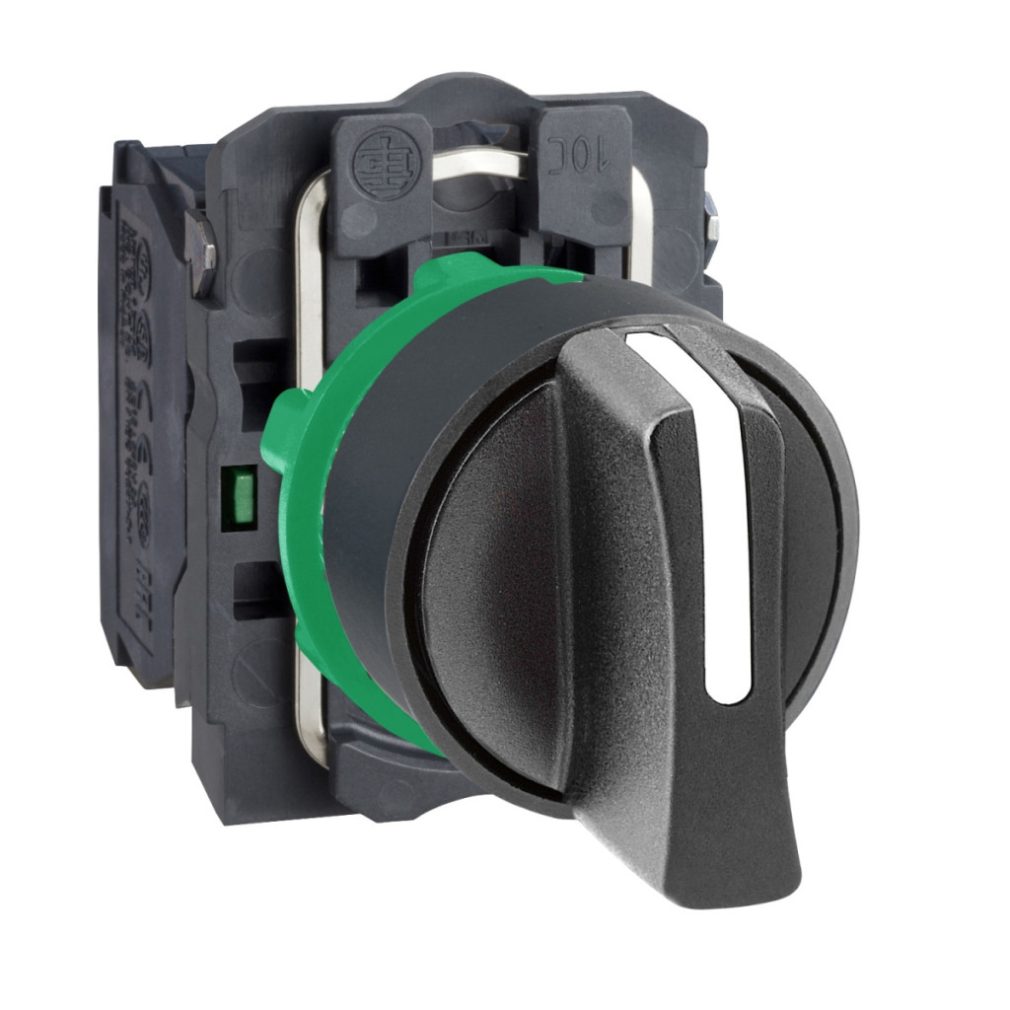

Comutatorul selector XB5AD41 din gama Harmony XB5 de la Schneider Electric este un dispozitiv industrial profesional fabricat conform celor mai înalte standarde de calitate. Acest element de control compact, montat într-o carcasă din plastic gri închis cu un diametru de 22 mm, este alegerea ideală pentru diverse aplicații industriale în care sunt necesare elemente de comutare fiabile și durabile. Comutatorul selector complet din plastic are două poziții și dispune de un mecanism de revenire cu arc de la dreapta la stânga, ceea ce înseamnă că comutatorul revine automat la poziția inițială atunci când este eliberat. Designul standard cu cap rotund și mâner din plastic negru este ușor de utilizat, chiar și atunci când se poartă mănuși. Dispozitivul conține un contact NO (normal deschis) care se închide atunci când comutatorul este acționat. Tipul de comutare este cu întrerupere lentă, ceea ce poate fi avantajos în anumite aplicații. Modelul XB5AD41 are parametri electrici excelenți. Curentul termic convențional (Ith) măsurat în aer liber este de 10 A conform IEC 60947-5-1. Tensiunea nominală de izolație (Ui) este de 600 V (la gradul de poluare 3) conform IEC 60947-1. Tensiunea nominală de impuls (Uimp) este de 6 kV, ceea ce indică proprietăți de izolare ridicate. Produsul poate fi utilizat cu diferite curenți de funcționare: în categoria AC-15 la 3A 240V, 6A la 120V și 1,2A la 600V, în timp ce în categoria DC-13 este de 0,1A la 600V, 0,27A la 250V și 0,55A la 125V. Durabilitatea mecanică a comutatorului selector este remarcabilă, cu până la 1.000.000 de cicluri de funcționare. Durabilitatea sa electrică este, de asemenea, remarcabilă, ajungând la 1.000.000 de cicluri sub diferite sarcini, conform anexei C la IEC 60947-5-1. Fiabilitatea sa excepțională este indicată de o valoare de Λ < 10exp(-6) măsurată într-un mediu curat la 5 V, 1 mA și o valoare de Λ < 10exp(-8) la 17 V, 5 mA. Produsul se conectează folosind terminale cu șurub, cu o secțiune transversală maximă a cablului de 2 x 1,5 mm² cu manșoane sau o secțiune transversală minimă a cablului de 1 x 0,22 mm² fără manșoane. Cuplul de strângere trebuie să fie între 0,8 și 1,2 Nm. Designul capului șurubului este compatibil cu mai multe tipuri de șurubelnițe: Phillips nr. 1, Pozidriv nr. 1 și șurubelnițe plate cu dimensiunea de Ø 4 mm sau Ø 5,5 mm. În ceea ce privește dimensiunile, elementul comutator are o înălțime de 42 mm, o lățime de 30 mm și o adâncime de 70 mm. Diametrul orificiului necesar pentru instalare este de 22,5 mm. Contactele sunt realizate din aliaj de argint (Ag/Ni), ceea ce asigură o conductivitate excelentă. Dispozitivul are o protecție remarcabilă: a fost clasificat ca IP67, IP69 și IP69K, precum și NEMA 13 și NEMA 4X, ceea ce înseamnă că este complet protejat împotriva prafului și a apei și poate rezista chiar și la jeturi de apă de înaltă presiune (7.000.000 Pa la 55 °C de la o distanță de 0,1 m). Clasa IK04 oferă o protecție mecanică adecvată.
Schneider Electric Harmony XB5 - Date tehnice XB5AD41
Caracteristici generale
Familia de produse: Harmony XB5
Tipul produsului: Comutator selector
Denumire scurtă a produsului: XB5
Material placă frontală: Plastic gri închis
Tip cap: Standard
Diametru de montare: 22,5 mm
Caracteristici de funcționare
Formă cap indicator: Rotundă
Tipul actuatorului: Revenire cu arc de la dreapta la stânga
Profilul actuatorului: Mâner standard negru
Informații privind poziția actuatorului: 2 poziții 90°
Tipul și compoziția contactului: 1 NO (normal deschis)
Funcționarea contactului: Întrerupere lentă
Date de conectare
Conexiuni - terminale: Terminale cu șurub, <= 2 x 1,5 mm² capăt de cablu conform IEC 60947-1
Terminale cu șurub, >= 1 x 0,22 mm² fără capăt de cablu conform IEC 60947-1
Descrierea terminalului ISO n°1: (13-14)NO
Valoarea cuplului: 0,14 N.m NO schimbare de stare electrică
Cuplu de strângere: 0,8...1,2 N.m conform IEC 60947-1
Forma capului șurubului: În formă de cruce, compatibil cu șurubelnița Philips nr. 1
În formă de cruce, compatibil cu șurubelnița Pozidriv nr. 1
Cu fantă, compatibilă cu șurubelnița plată Ø 4 mm
Cu fantă, compatibilă cu șurubelnița plată Ø 5,5 mm
Date de performanță
Material de contact: Aliaj de argint (Ag/Ni)
Protecție la scurtcircuit: Siguranță de tip gG de 10 A conform IEC 60947-5-1
Curent termic convențional măsurat în aer liber: 10 A conform IEC 60947-5-1
Tensiune nominală de izolație: 600 V (grad de poluare 3) conform IEC 60947-1
Tensiune nominală de impuls rezistentă: 6 kV conform IEC 60947-1
Curent nominal de funcționare: 3 A la 240 V, AC-15, A600 conform IEC 60947-5-1
6 A la 120 V, AC-15, A600 conform IEC 60947-5-1
0,1 A la 600 V, DC-13, Q600 conform IEC 60947-5-1
0,27 A la 250 V, DC-13, Q600 conform IEC 60947-5-1
0,55 A la 125 V, DC-13, Q600 conform IEC 60947-5-1
1,2 A la 600 V, AC-15, A600 conform IEC 60947-5-1
Caracteristici de durabilitate
Durabilitate mecanică: 1.000.000 de cicluri
Durabilitate electrică: 1.000.000 de cicluri, AC-15, 2 A la 230 V, frecvență de funcționare <3600 cicluri/oră, factor de încărcare: 0,5 conform IEC 60947-5-1 Anexa C
Fiabilitate electrică: Λ < 10exp(-6) 5 V, 1 mA într-un mediu curat conform IEC 60947-5-4
Λ < 10exp(-8) 17 V, 5 mA într-un mediu curat conform IEC 60947-5-4
Caracteristici de mediu
Grad de protecție: TH
Temperatura ambiantă de depozitare: -40...70 °C Temperatura ambiantă de funcționare: -40...70 °C Clasa de protecție împotriva șocurilor electrice: Clasa II conform IEC 60536
Grad de protecție IP: IP67 conform IEC 60529
IP69
IP69K
Grad de protecție NEMA: NEMA 13
NEMA 4X
Clasă de protecție IK: IK04 conform IEC 50102
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) pentru accelerație semiondă sinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) pentru accelerație semiondă sinusoidală conform IEC 60068-2-27
Dimensiuni
Înălțime: 42 mm
Lățime: 30 mm
Adâncime: 70 mm
