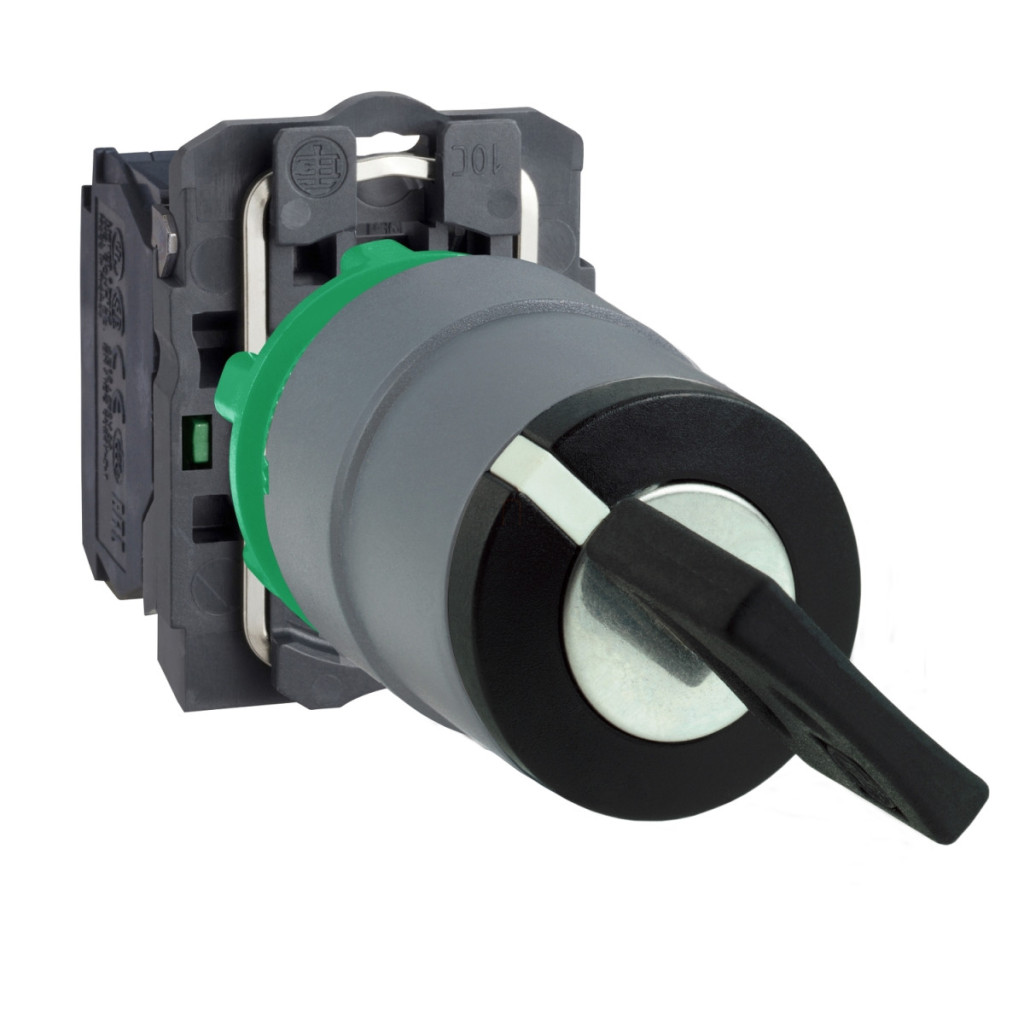

Comutatorul selector XB5AD41C0 din seria Harmony XB5 de la Schneider Electric este un element de control profesional, ideal pentru utilizarea în medii industriale, asigurând o funcționare fiabilă într-o gamă largă de aplicații. Acest comutator selector complet din plastic, cu inel gri, este soluția ideală pentru dulapuri de comutație, panouri de control pentru mașini și sisteme de automatizare industrială. Comutatorul selector se potrivește într-un orificiu de montare standard de 22,5 mm, ceea ce îl face ușor de instalat în diverse panouri. Produsul are două poziții (rotație de 90°) cu revenire prin arc de la dreapta la stânga, astfel încât comutatorul revine automat la poziția inițială atunci când operatorul îl eliberează. Această caracteristică îl face ideal pentru aplicații în care este necesară doar o intervenție momentană. Comutatorul are un mâner standard negru, care asigură o manevrare confortabilă datorită designului său ergonomic. Dispozitivul are un contact NO (normal deschis), care poate fi ușor integrat în circuitele de control cu o conexiune cu terminal cu șurub. Terminalele de conectare permit conectarea cablurilor cu o secțiune transversală de până la 2 x 1,5 mm² cu capete de cablu și de cel puțin 1 x 0,22 mm² fără capete de cablu, în conformitate cu standardul IEC 60947-1. Contactele sunt realizate din aliaj de argint (Ag/Ni), ceea ce asigură o conductivitate electrică excelentă și o durată lungă de viață. Comutatorul selector este echipat cu contacte cu rupere lentă, ceea ce reduce tranzienții de comutare. Comutatorul selector Harmony XB5AD41C0 are parametri tehnici remarcabili: curent termic convențional de 10 A măsurat în aer liber, tensiune nominală de izolație de 600 V (la gradul de poluare 3) conform IEC 60947-1 și rezistență la tensiune de impuls nominală de 6 kV. Produsul are o capacitate de încărcare de 3A/240V, 6A/120V în modul AC-15 și 0,1A/600V, 0,27A/250V, 0,55A/125V în modul DC-13. Durata de viață mecanică este impresionantă: 1 milion de cicluri de comutare, ceea ce dovedește designul robust și fiabilitatea pe termen lung a produsului. Dimensiunile comutatorului selector sunt compacte: 42 mm înălțime, 30 mm lățime și 70 mm adâncime, permițând o instalare care economisește spațiu. Produsul are protecție IP67 conform IEC 60529 și respectă, de asemenea, cerințele NEMA 13 și NEMA 4X, fiind protejat împotriva prafului și umezelii și chiar rezistent la spălarea cu presiune înaltă (7000000 Pa la 55 °C, de la o distanță de 0,1 m). În ceea ce privește protecția mecanică, are o clasă de protecție IK04 conform IEC 50102. Comutatorul selector XB5AD41C0 are o rezistență la vibrații de 5g (f=2-500Hz) și o rezistență la șocuri de 30g/50g, asigurând o funcționare fiabilă chiar și în cele mai dure medii industriale.
Schneider Electric Harmony XB5 - XB5AD41C0 - comutator selector complet din plastic, Ø22, 2 poziții de revenire, 1NO, inel gri date tehnice
Caracteristici principale
Familia de produse: Harmony XB5
Tipul produsului: Comutator selector
Denumirea scurtă a dispozitivului: XB5
Materialul cadrului plăcii frontale: Plastic cu acoperire gri
Tip cap: Standard
Diametru de montare: 22,5 mm
Cantitate minimă de comandă: 1
Formă cap unitate indicator: Rotundă
Tip operator: Revenire cu arc de la dreapta la stânga
Profil operator: Mâner standard negru
Informații privind poziția operatorului: 2 poziții 90°
Tipul și compoziția contactului: 1 NO
Funcționarea contactului: Întrerupere lentă
Conexiuni - terminale: Terminal cu șurub, capăt de cablu ≤ 2 x 1,5 mm² conform IEC 60947-1
Terminal cu șurub, ≥ 1 x 0,22 mm² fără papuci de cablu conform IEC 60947-1
Informații suplimentare
Înălțime: 42 mm
Lățime: 30 mm
Adâncime: 70 mm
Descrierea terminalului ISO n°1: (13-14)NO
Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
Utilizarea contactelor: Contacte standard
Deschidere pozitivă: Niciuna
Valoarea cuplului: 0,14 N.m FĂRĂ schimbare a stării electrice
Durată de viață mecanică: 1.000.000 de cicluri
Cuplu de strângere: 0,8...1,2 N.m conform IEC 60947-1
Forma capului șurubului: Compatibil cu șurubelnița Philips 1
Compatibil cu șurubelnița Pozidriv 1
Compatibil cu șurubelnița plată de 4 mm
Compatibil cu șurubelniță plată de 5,5 mm
Caracteristici electrice
Material contact: Aliaj de argint (Ag/Ni)
Protecție la scurtcircuit: Siguranță de tip gG de 10 A conform IEC 60947-5-1
Curent termic convențional măsurat în aer liber [Ith]: 10 A conform IEC 60947-5-1
Tensiune nominală de izolație [Ui]: 600 V (grad de poluare 3) conform IEC 60947-1
Tensiune nominală de impuls [Uimp]: 6 kV conform IEC 60947-1
Curent nominal de funcționare [Ie]: 3 A la 240 V, AC-15, A600 conform IEC 60947-5-1
6 A la 120 V, AC-15, A600 conform IEC 60947-5-1
0,1 A la 600 V, DC-13, Q600 conform IEC 60947-5-1
0,27 A la 250 V, DC-13, Q600 conform IEC 60947-5-1
0,55 A la 125 V, DC-13, Q600 conform IEC 60947-5-1
1,2 A la 600 V, AC-15, A600 conform IEC 60947-5-1
Durată de viață electrică: 1.000.000 de cicluri, AC-15, 2 A la 230 V, frecvență de funcționare <3600 cicluri/oră, factor de încărcare: 0,5 conform IEC 60947-5-1 Anexa C
Fiabilitate electrică: Λ < 10exp(-6) 5 V, 1 mA într-un mediu curat conform IEC 60947-5-4
Caracteristici de mediu
Grad de protecție: TH
Temperatura ambiantă de depozitare: -40...70 °C Temperatura ambiantă de funcționare: -40...70 °C
Clasa de protecție împotriva șocurilor electrice: Clasa II conform IEC 60536
Grad de protecție IP: IP67 conform IEC 60529
Grad de protecție NEMA: NEMA 13, NEMA 4X
Grad de protecție IK: IK04 conform IEC 50102
Standarde și certificări
Standarde: IEC 60947-5-4, IEC 60947-1, JIS C8201-5-1, UL 508, IEC 60947-5-1, CSA C22.2 Nr. 14, JIS C8201-1
Certificări de produs: BV, UL, CSA, DNV, LROS (Lloyds shipping register)
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) pentru accelerație cu semiondă sinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) pentru accelerație cu semiondă sinusoidală conform IEC 60068-2-27
