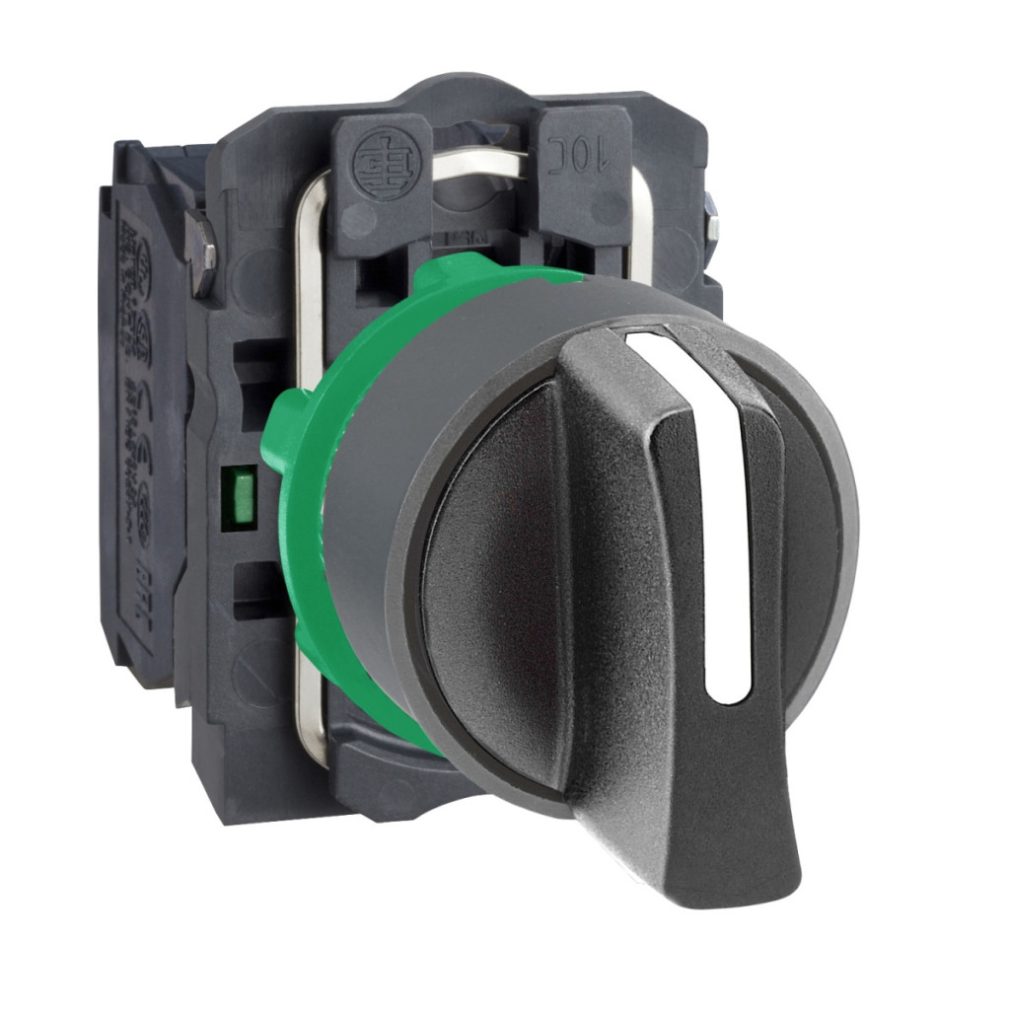

Schneider Electric Harmony XB5AD53C0 este un comutator selector de calitate profesională, potrivit în special pentru utilizarea în panouri de control industriale și dulapuri de comutație. Acest comutator selector cu 3 poziții și revenire centrală cu arc are un cadru gri și un mâner standard negru, care se potrivește perfect în mediile industriale moderne. Ca parte a gamei Harmony XB5, acest comutator combină performanța fiabilă cu o durată lungă de viață. Dispozitivul se potrivește într-un orificiu de montare standard de 22,5 mm și este ușor de instalat într-o varietate de aplicații. Designul cu cap rotund și mânerul standard negru oferă o manevrare ergonomică pentru utilizatori. Comutatorul are poziții de +/- 45° și oferă o configurație cu 3 poziții cu mecanism de revenire centrală cu arc. Modelul XB5AD53C0 are 2 contacte NO (normal deschise) din aliaj de argint (Ag/Ni) pentru o conductivitate electrică excelentă și rezistență la uzură. Conectarea cu borne cu șurub permite conectarea cablurilor cu o secțiune transversală maximă de 2 x 1,5 mm² cu papuci de cablu și o secțiune transversală minimă de 1 x 0,22 mm² fără papuci de cablu, în conformitate cu standardul IEC 60947-1. Capetele șuruburilor terminalelor sunt compatibile cu șurubelnițele cu cap cruciform Phillips nr. 1 și Pozidriv nr. 1, precum și cu șurubelnițele plate cu diametre de 4 mm și 5,5 mm, oferind opțiuni flexibile de instalare. Dispozitivul are contacte cu rupere lentă, iar parametrii săi tehnici includ un curent termic convențional de 10 A măsurat în aer liber și o tensiune nominală de izolație de 600 V (la gradul de poluare 3) în conformitate cu IEC 60947-1. Tensiunea nominală de impuls este de 6 kV. Curentul nominal de funcționare în conformitate cu IEC 60947-5-1 este: 3A la 240V, 6A la 120V și 1,2A la 600V în categoria AC-15; și 0,1 A la 600 V, 0,27 A la 250 V și 0,55 A la 125 V în categoria DC-13. Comutatorul selector are o durată de viață mecanică remarcabilă de 1.000.000 de cicluri și o durată de viață electrică de 1.000.000 de cicluri în diverse condiții de încărcare, cu o frecvență de funcționare mai mică de 3.600 de cicluri pe oră și un factor de încărcare de 0,5. XB5AD53C0 își menține integritatea chiar și în condiții de mediu extreme, cu o temperatură de funcționare și depozitare cuprinsă între -40 °C și +70 °C. Are un grad de protecție IP67 conform IEC 60529 și este, de asemenea, conform cu standardele NEMA 13 și NEMA 4X. Rezistența sa la impact este IK04 conform IEC 50102. O altă caracteristică specială este rezistența sa remarcabilă la spălătorii de înaltă presiune: poate rezista la presiuni de până la 7.000.000 Pa la 55 °C de la o distanță de 0,1 m. Produsul este conform cu numeroase standarde internaționale, inclusiv IEC 60947-5-1, UL 508, CSA C22.2 nr. 14, IEC 60947-5-4, IEC 60947-1, JIS C8201-5-1 și JIS C8201-1, și este certificat de BV, UL, CSA, DNV și LROS (Lloyd's Register of Shipping).
Schneider Electric Harmony XB5 - XB5AD53C0 - comutator selector complet din plastic, Ø22, 3 poziții cu revenire centrală, 2NO, inel gri date tehnice
Caracteristici principale
Familia de produse: Harmony XB5
Tipul produsului sau componentului: Comutator selector
Denumire scurtă a dispozitivului: XB5
Materialul cadrului: Plastic, acoperit cu strat gri
Tip cap: Standard
Diametru de montare: 22,5 mm
Cantitate de vânzare: 1
Formă cap unitate indicator: Rotundă
Tip operator: Revenire cu arc central
Profil operator: Mâner standard negru
Informații privind poziția operatorului: 3 poziții +/- 45°
Tipul și compoziția contactului: 2 NO
Funcționarea contactului: Întrerupere lentă
Conectori - blocuri terminale: Terminale cu șurub, <= 2 x 1,5 mm² capăt de cablu conform IEC 60947-1
Terminale cu șurub, >= 1 x 0,22 mm² fără papuci de cablu conform IEC 60947-1
Informații suplimentare
Înălțime: 42 mm
Lățime: 30 mm
Adâncime: 70 mm
Descrierea blocului de borne ISO n°1: (13-14)NO Rezistență la spălare cu presiune înaltă: 7.000.000 Pa la 55 °C, distanță: 0,1 m Contacte utilizate: Contacte standard
Deschidere pozitivă: Niciuna
Valoarea cuplului: 0,14 N.m NO schimbare de stare electrică
Durată de viață mecanică: 1.000.000 de cicluri
Cuplu de strângere: 0,8...1,2 N.m conform IEC 60947-1
Formă cap șurub: În formă de cruce, compatibil cu șurubelnița Philips 1
În formă de cruce, compatibil cu șurubelnița Pozidriv 1
Cu fantă, compatibil cu șurubelnița plată Ø 4 mm
[Ith] curent termic convențional măsurat în aer liber: 10 A conform IEC 60947-5-1
[Ui] tensiune nominală de izolație: 600 V (grad de poluare 3) conform IEC 60947-1
[Uimp] tensiune nominală de impuls rezistentă: 6 kV conform IEC 60947-1
[Ie] curent nominal de funcționare: 3 A la 240 V, AC-15, A600 conform IEC 60947-5-1
6 A la 120 V, AC-15, A600 conform IEC 60947-5-1
0,1 A la 600 V, DC-13, Q600 conform IEC 60947-5-1
0,27 A la 250 V, DC-13, Q600 conform IEC 60947-5-1
0,55 A la 125 V, DC-13, Q600 conform IEC 60947-5-1
1,2 A la 600 V, AC-15, A600 conform IEC 60947-5-1
Caracteristici de mediu
Tratament de protecție: TH Temperatura aerului ambiant în timpul depozitării: -40...70 °C Temperatura aerului ambiant în timpul funcționării: -40...70 °C
Clasa de protecție împotriva șocurilor electrice: Clasa II conform IEC 60536
Grad de protecție IP: IP67 conform IEC 60529
Grad de protecție NEMA: NEMA 13, NEMA 4X
Grad de protecție IK: IK04 conform IEC 50102
Standarde și certificări
Standarde: IEC 60947-5-1, UL 508, CSA C22.2 nr. 14, IEC 60947-5-4, IEC 60947-1, JIS C8201-5-1, JIS C8201-1
Certificări de produs: BV, UL, CSA, DNV, LROS (Lloyd's Register of Shipping)
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) pentru accelerație semisinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) pentru accelerație semisinusoidală conform IEC 60068-2-27
