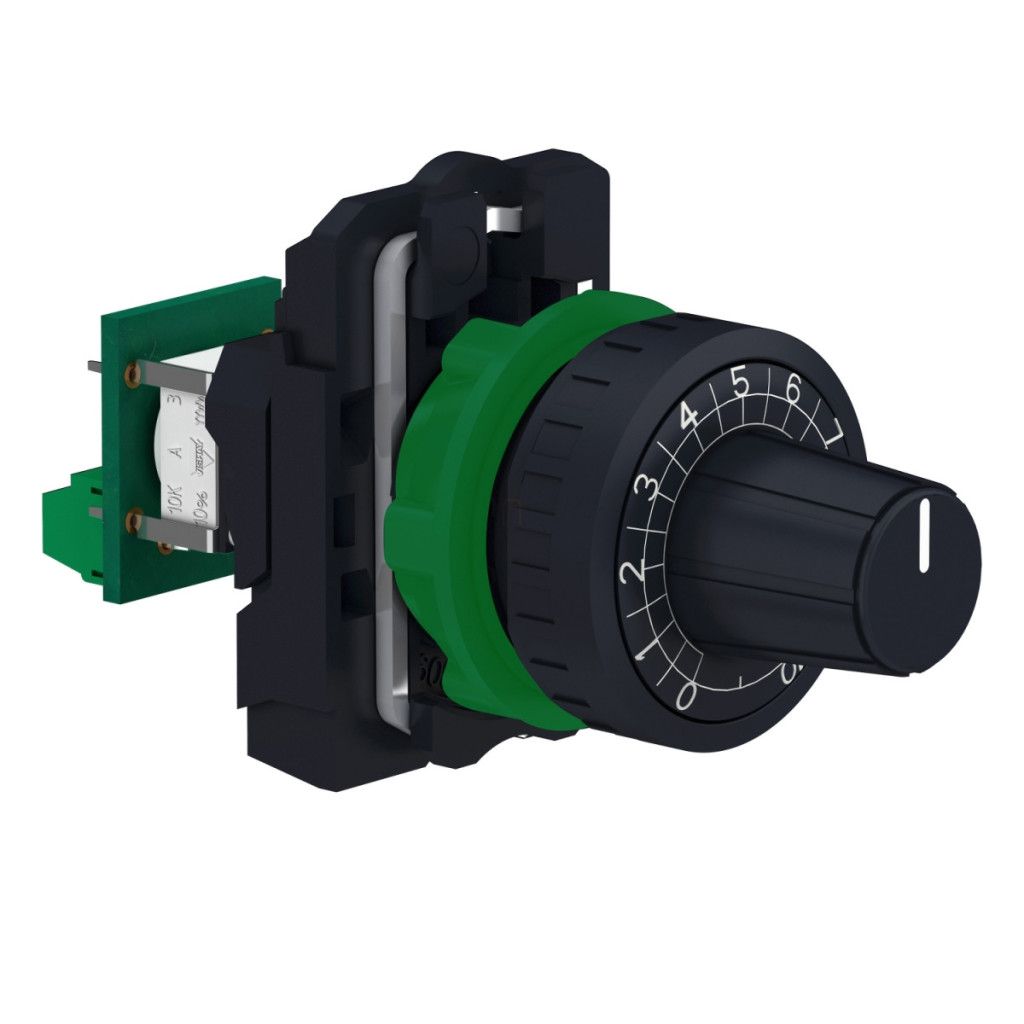

XB5AD912R4K7, parte a seriei Harmony XB5 de la Schneider Electric, este un potențiometru complet care oferă o rezistență controlabilă cu precizie în aplicații de control industrial. Această componentă din plastic de 22 mm este o alegere excelentă ca element de control pentru sisteme de automatizare, mașini și echipamente în care controlul fiabil și precis este important. Produsul are un cadru din plastic de culoare gri închis și un buton de control standard cu marcaje albe pentru o utilizare intuitivă și ușoară. Potențiometrul are caracteristici liniare și oferă o valoare de rezistență de 4700 Ohm (4,7 kOhm). Produsul este compatibil cu arbori cu diametrul de 6 mm, ceea ce îl face ușor de montat în diverse sisteme de control. Diametrul de montare este de 22 mm, ceea ce reprezintă standardul industrial, astfel încât poate fi utilizat fără probleme în majoritatea dulapurilor de comutație și panourilor de control. Potențiometrul Schneider Electric XB5AD912R4K7 are caracteristici de protecție remarcabile. Clasa de protecție IP66 oferă o protecție excelentă împotriva prafului și a apei, asigurând o funcționare fiabilă chiar și în medii dure. De asemenea, este conform cu standardele NEMA 13 și NEMA 4X și este rezistent la spălarea cu presiune înaltă (7000000 Pa la 55 °C, de la o distanță de 0,1 metri). Clasa de rezistență la impact IK03 garantează rezistența sa la impactul mecanic. Produsul poate fi utilizat și depozitat într-un interval de temperatură de la -40 °C la +70 °C, asigurând o funcționare fiabilă chiar și în condiții extreme. Parametrii tehnici ai potențiometrului, fabricat din material cermet de înaltă calitate, sunt remarcabili: putere nominală de 1 W la 70 °C, rezistență de conversie internă cu precizie de ±10% și o durată de viață mecanică excepțională de 50.000 de cicluri. Produsul are o rezistență excelentă la vibrații (5 gn în gama de frecvențe 2-500 Hz conform IEC 60068-2-6) și la șocuri (30 gn pentru 18 ms și 50 gn pentru 11 ms de accelerație cu undă semisinusoidală conform IEC 60068-2-27).În ceea ce privește tensiunea de alimentare, poate fi utilizat la o tensiune maximă de 30 V c.a. și 42 V c.c. Potențiometrul are dimensiuni compacte: 30 mm lățime, 42 mm înălțime și 82 mm adâncime, fiind ușor de instalat chiar și în spații înguste. Schneider Electric XB5AD912R4K7 are certificări BV, CSA și UL și este conform cu standardele UL 508, CSA C22.2 nr. 14 și IEC 60947-1, reprezentând o calitate recunoscută la nivel internațional.
Schneider Electric Harmony XB5 - XB5AD912R4K7 - potențiometru complet din plastic, Ø22, 4,7 kOhm date tehnice
Caracteristici principale
Familia de produse: Harmony XB5
Tipul produsului sau al componentei: Potențiometru
Denumirea scurtă a dispozitivului: XB5
Tipul capului: Standard
Aspectul dispozitivului: Produs complet
Date suplimentare
Material cadru: Plastic gri închis
Diametru de montare: 22 mm
Compatibilitate produs: Ax Ø 6 mm
Lățime totală CAD: 30 mm
Înălțime totală CAD: 42 mm
Adâncime totală CAD: 82 mm
Tratament de protecție: TH
Temperatura aerului ambiant în timpul depozitării: -40...70 °C
Temperatura aerului ambiant în timpul funcționării: -40...70 °C
Clasa de protecție împotriva șocurilor electrice: Clasa II conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529
Grad de protecție NEMA: NEMA 13, NEMA 4X
Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
Grad de protecție IK: IK03 conform IEC 50102
Standarde: UL 508, CSA C22.2 nr. 14, IEC 60947-1 Certificări de produs: BV, CSA, listat UL
Forma capului unității de semnalizare: rotundă
Profil de control: buton zimțat, marcaj (alb)
Tensiune nominală de alimentare: <= 30 V c.a., <= 42 V c.c.
Parametri tehnici
Putere nominală în W: 1 W la 70 °C
Precizia rezistenței interne de conversie: ±10%
Caracteristica potențiometrului: Lineare
Durată de viață mecanică: 50.000 de cicluri
Valoare ohmică: 4.700 ohmi
Material: Cermet
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6 Rezistență la impact: 30 gn (durată = 18 ms) pentru accelerație semionduală conform IEC 60068-2-27, 50 gn (durată = 11 ms) pentru accelerație semionduală conform IEC 60068-2-27
Grup principal: Potențiometru
Grup de produse: Potențiometru cu buton striat
Culoare marcaj: Alb
Dimensiuni
Grosime panou: 1 mm până la 6 mm / 0,03 in până la 0,24 in
