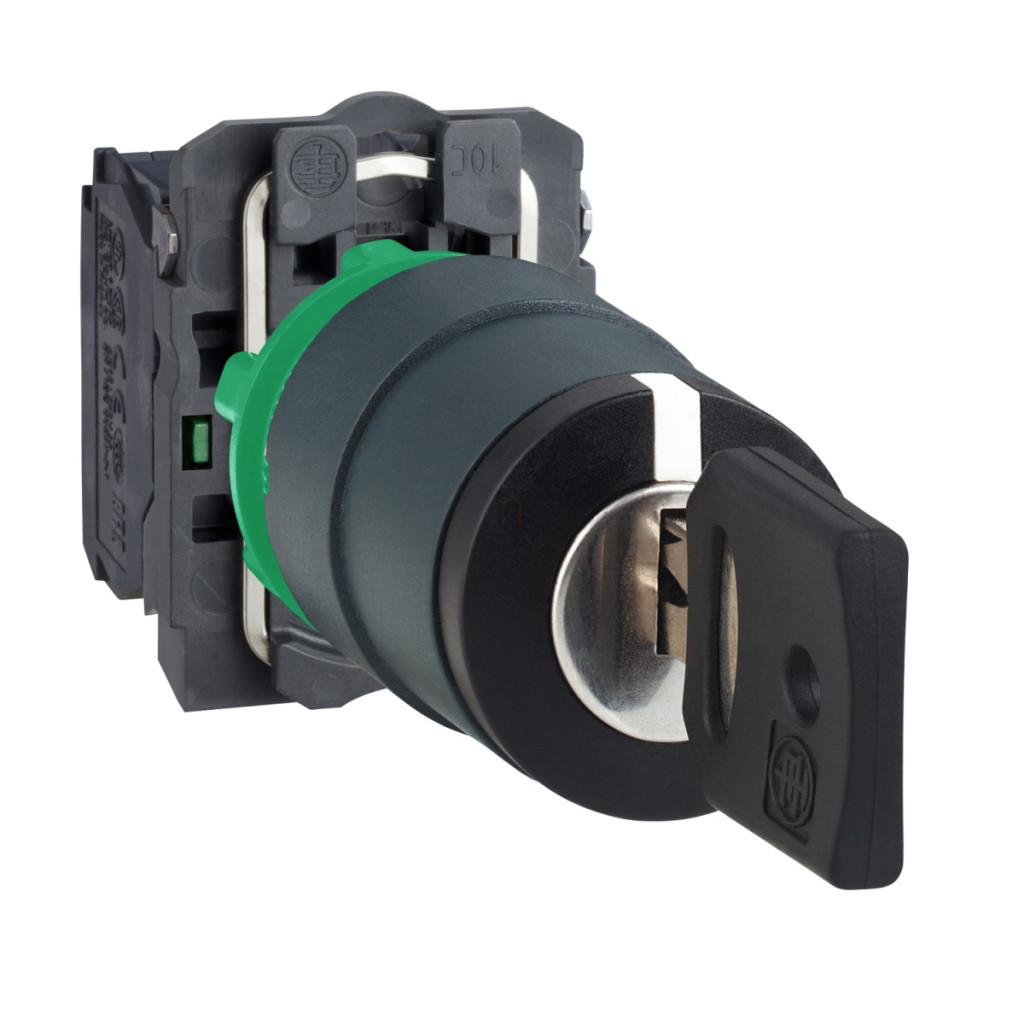

Comutatorul cu cheie XB5AG03 din gama de produse Schneider Electric Harmony XB5 este un element de comutare conceput pentru aplicații industriale profesionale, oferind o manoperă de înaltă calitate și o funcționare fiabilă. Acest comutator din plastic negru cu diametrul de 22 mm, cu trei poziții și două contacte normal deschise (NO), asigură o utilizare versatilă într-o varietate de medii industriale. Comutatorul cu cheie XB5AG03 poate fi acționat cu o cheie 455, care permite accesul securizat numai personalului autorizat. Comutatorul poate fi blocat în trei poziții (+/- 45°) și una dintre cele mai importante caracteristici ale sale este că cheia poate fi scoasă în orice poziție, asigurând o flexibilitate maximă de utilizare. Dispozitivul, cu o placă frontală din plastic gri închis și cap de cheie negru, are un design standard cu cap rotund, care este comun în mediile industriale și ușor de utilizat. În ceea ce privește parametrii tehnici, comutatorul XB5AG03 are 2 contacte normal deschise (NO) care funcționează cu întrerupere lentă. Dispozitivul este echipat cu terminale cu șurub care pot acomoda fire cu o secțiune transversală de până la 2 x 1,5 mm² cu capete de cablu sau cel puțin 1 x 0,22 mm² fără capete de cablu, în conformitate cu standardul IEC 60947-1. Dimensiunile sale - 42 mm înălțime, 30 mm lățime și 96 mm adâncime - permit o instalare compactă. Terminalele sunt marcate ISO n°1 (13-14)NO pentru o identificare ușoară. Durabilitatea excepțională a comutatorului este demonstrată de durata sa de viață mecanică de 1.000.000 de cicluri și de protecția specială oferită de clasele de protecție IP69, IP69K, IP66 și IP67. Acest nivel ridicat de protecție permite comutatorului să reziste la spălarea cu presiune înaltă la 55 °C și la o presiune de până la 7.000.000 Pa de la o distanță de 0,1 metri. În ceea ce privește caracteristicile electrice, XB5AG03 are un curent termic de 10 A măsurat în aer liber conform IEC 60947-5-1, o tensiune nominală de izolare de 600 V (grad de poluare 3) conform IEC 60947-1, în timp ce tensiunea nominală de impuls este de 6 kV conform IEC 60947-1. Curentul nominal de funcționare în diverse condiții este: 3 A la 240 V în categoria AC-15, 6 A la 120 V în categoria AC-15 și diverse valori în categoria DC-13. Contactele sunt realizate din aliaj de argint (Ag/Ni), care asigură o conductivitate electrică excelentă și o durată lungă de viață. Fiabilitatea electrică este excelentă într-un mediu curat la λ < 10exp(-6) la 5 V, 1 mA și λ < 10exp(-8) la 17 V, 5 mA. Comutatorul poate fi protejat împotriva scurtcircuitelor cu o siguranță de tip 10 A gG, în conformitate cu IEC 60947-5-1.
Schneider Electric Harmony XB5 - XB5AG03 - comutator complet din plastic, Ø22, 455 tastă, 3 poziții, 2NO date tehnice
Caracteristici generale
Familia de produse: Harmony XB5
Tipul produsului: Întrerupător
Denumirea scurtă a dispozitivului: XB5
Materialul plăcii frontale: Plastic gri închis
Tipul capului: Standard
Diametru de montare: 22,5 mm
Forma capului unității de semnalizare: Rotundă
Caracteristici de funcționare
Tip operator: Fix
Profil operator: Comutator cu cheie neagră
Informații privind poziția operatorului: 3 poziții +/- 45°
Tip cheie: Cheie 455
Tip și compoziție contact: 2 NO
Funcționare contact: Întrerupere lentă
Conexiuni - terminale: Blocuri terminale cu șurub, capăt de cablu <= 2 x 1,5 mm² conform IEC 60947-1
Conexiuni - terminale:Terminale cu șurub, >= 1 x 0,22 mm² fără papuci de cablu conform IEC 60947-1 Informații suplimentare Înălțime: 42 mm Lățime: 30 mm Adâncime: 96 mm Descrierea terminalului ISO n°1: 30 mm
Adâncime: 96 mm
Descrierea terminalului ISO n°1: (13-14)NO
Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
Poziție de îndepărtare a cheii: Orice poziție
Utilizarea contactelor: Contacte standard
Deschidere pozitivă: Fără
Valoarea cuplului: 0,14 N.m NO pentru schimbarea stării electrice
Durată de viață mecanică: 1.000.000 de cicluri
Cuplu de strângere: 0,8...1,2 N.m conform IEC 60947-1
Caracteristici electrice
Formă cap șurub: În formă de cruce, compatibilă cu șurubelnița Philips 1, șurubelnița Pozidriv 1, șurubelnițele plate de 4 mm și 5,5 mm
Material contact: Aliaj de argint (Ag/Ni)
Protecție la scurtcircuit: Siguranță de tip 10 A gG conform IEC 60947-5-1
Flux termic convențional măsurat în aer liber: 10 A conform IEC 60947-5-1
Tensiune nominală de izolare: 600 V (grad de poluare 3) conform IEC 60947-1
Tensiune nominală de rezistență la impulsuri: 6 kV conform IEC 60947-1
Caracteristici de protecție
Grad de protecție: IP69, IP69K, IP66 conform IEC 60529, IP67
Grad de protecție NEMA: NEMA 13, NEMA 4X
Grad de protecție IK: IK04 conform IEC 50102
Rezistență la impact: 30 gn (durată = 18 ms) pentru accelerație cu semiondă sinusoidală conform IEC 60068-2-27
Rezistență la șocuri: 50 gn (durată = 11 ms) cu accelerație semionduală conform IEC 60068-2-27
Condiții de mediu
Grad de protecție: TH
Temperatura ambiantă de depozitare: -40...70 °C Temperatura ambiantă de funcționare: -40...70 °C
Clasa de protecție împotriva șocurilor electrice: Clasa II conform IEC 60536
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
