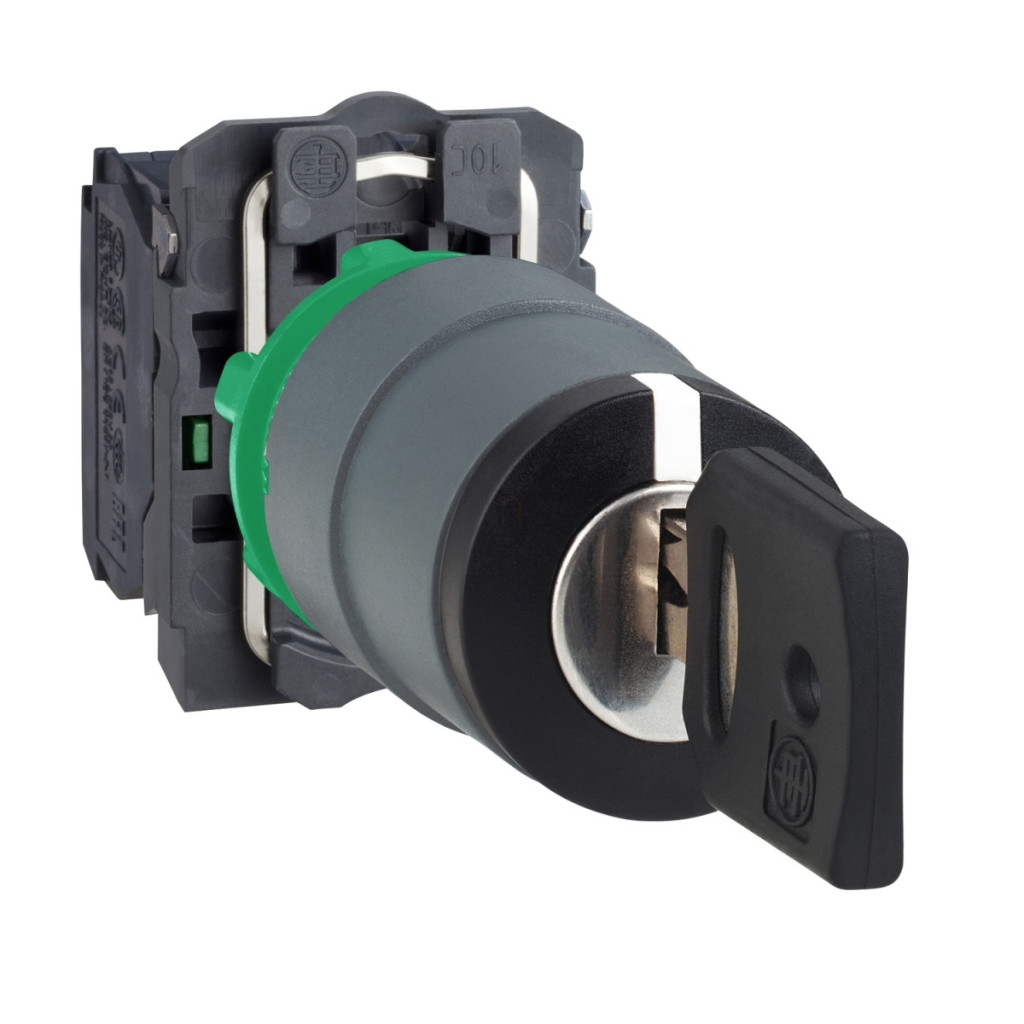

Un membru remarcabil al gamei de produse Harmony XB5 de la Schneider Electric este comutatorul selector cu cheie XB5AG03C0, care oferă o soluție versatilă pentru panouri de control industriale și sisteme automatizate. Acest comutator de calitate superioară asigură o funcționare fiabilă și caracteristici avansate de siguranță chiar și în cele mai exigente medii industriale. XB5AG03C0 este un comutator cu cheie cu 3 poziții, cu blocare, prevăzut cu un inel gri și o cheie neagră. Echipat cu o cheie de tip 455, dispozitivul permite scoaterea cheii în orice poziție, oferind o flexibilitate suplimentară în controlul accesului. Comutatorul are un design standard, cu un cap indicator rotund, și poate fi montat într-o gaură de 22,5 mm, utilizată pe scară largă. Elementul de control poate fi blocat în poziții de +/- 45°, oferind trei stări de comutare diferite. Din punct de vedere tehnic, XB5AG03C0 are două contacte NO (normal deschise), care sunt cu întrerupere lentă, asigurând o comutare fiabilă. Terminalele cu șurub permit conectarea firelor cu o secțiune maximă de 2 x 1,5 mm² folosind papuci de cablu sau minim 1 x 0,22 mm² fără papuci de cablu, în conformitate cu IEC 60947-1. Comutatorul are parametri electrici excelenți: curent termic convențional de 10 A, tensiune nominală de izolație de 600 V (la gradul de poluare 3) și rezistență la tensiune de impuls nominală de 6 kV. Valorile curentului său de funcționare includ 3A 240V AC-15 în modul de funcționare și 0,1A 600V DC-13 în modul de funcționare. Comutatorul selector XB5AG03C0 are o durată de viață mecanică și electrică remarcabilă - 1.000.000 de cicluri de durabilitate mecanică și același număr de cicluri de comutare electrică în diverse condiții de încărcare. Comutatorul are o rezistență fizică exemplară: poate rezista la spălarea cu presiune înaltă la 7.000.000 Pa la 55 °C de la o distanță de 0,1 m și are un grad de rezistență la impact IK04. Are protecție IP66 și IP67 și respectă, de asemenea, cerințele NEMA 13 și NEMA 4X, ceea ce îl face rezistent atât la praf, cât și la apă. Are o gamă extrem de largă de temperaturi de funcționare: poate fi utilizat de la -40 °C la +70 °C. Comutatorul Schneider Electric XB5AG03C0 este conform cu numeroase standarde internaționale, inclusiv IEC 60947-1, IEC 60947-5-1, UL 508 și CSA C22.2 nr. 14. De asemenea, are certificări CSA, DNV, LROS, BV și UL, ceea ce garantează că poate fi utilizat pe scară largă în întreaga lume. Produsul are o rezistență excelentă la vibrații (5 gn) și șocuri (30 gn/50 gn), asigurând o funcționare fiabilă chiar și în cele mai dure medii industriale.
Schneider Electric Harmony XB5 - Date tehnice XB5AG03C0
Caracteristici principale
Familia de produse: Harmony XB5
Tipul dispozitivului: Comutator selector
Denumire scurtă a produsului: XB5
Material placă frontală: Plastic acoperit cu strat gri
Tip cap: Standard
Diametru de montare: 22,5 mm
Formă cap indicator: Rotundă
Caracteristici de funcționare
Tip element de acționare: Intern
Profil element de acționare: Comutator cu cheie negru
Informații privind poziția elementului de acționare: 3 poziții +/- 45°
Tip blocare: Cheie 455
Poziție de scoatere a cheii: Orice poziție
Caracteristici electrice
Tipul și compoziția contactului: 2 NO
Funcționarea contactului: Întrerupere lentă
Conexiuni - terminale: Terminal cu șurub, <= 2 x 1,5 mm² capăt de cablu conform IEC 60947-1
Terminal cu șurub, >= 1 x 0,22 mm² fără capăt de cablu conform IEC 60947-1
Descrierea terminalului ISO n°1: (13-14)NO
Utilizarea contactelor: Contacte standard
Deschidere pozitivă: Fără
Valoarea cuplului: 0,14 N.m NO schimbare electrică de stare
Cuplu de strângere: 0,8...1,2 N.m conform IEC 60947-1
Caracteristici mecanice
Înălțime: 42 mm
Lățime: 30 mm
Adâncime: 96 mm
Durată de viață mecanică: 1.000.000 de cicluri
Caracteristici de protecție
Rezistență la spălare cu presiune înaltă: 7.000.000 Pa la 55 °C, distanță: 0,1 m
Grad de protecție IP: IP66 conform IEC 60529
IP67
Grad de protecție NEMA: NEMA 13
NEMA 4X
Grad de protecție IK: IK04 conform IEC 50102
Alte caracteristici
Temperatură de funcționare: -40...70 °C
Temperatură de depozitare: -40...70 °C
Clasă de protecție împotriva șocurilor electrice: Clasa II conform IEC 60536
Standarde: JIS C8201-5-1, UL 508, IEC 60947-1, CSA C22.2 Nr. 14, IEC 60947-5-1, IEC 60947-5-4, JIS C8201-1
Certificări de produs: CSA, DNV, LROS (Lloyds register of shipping), BV, UL
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
