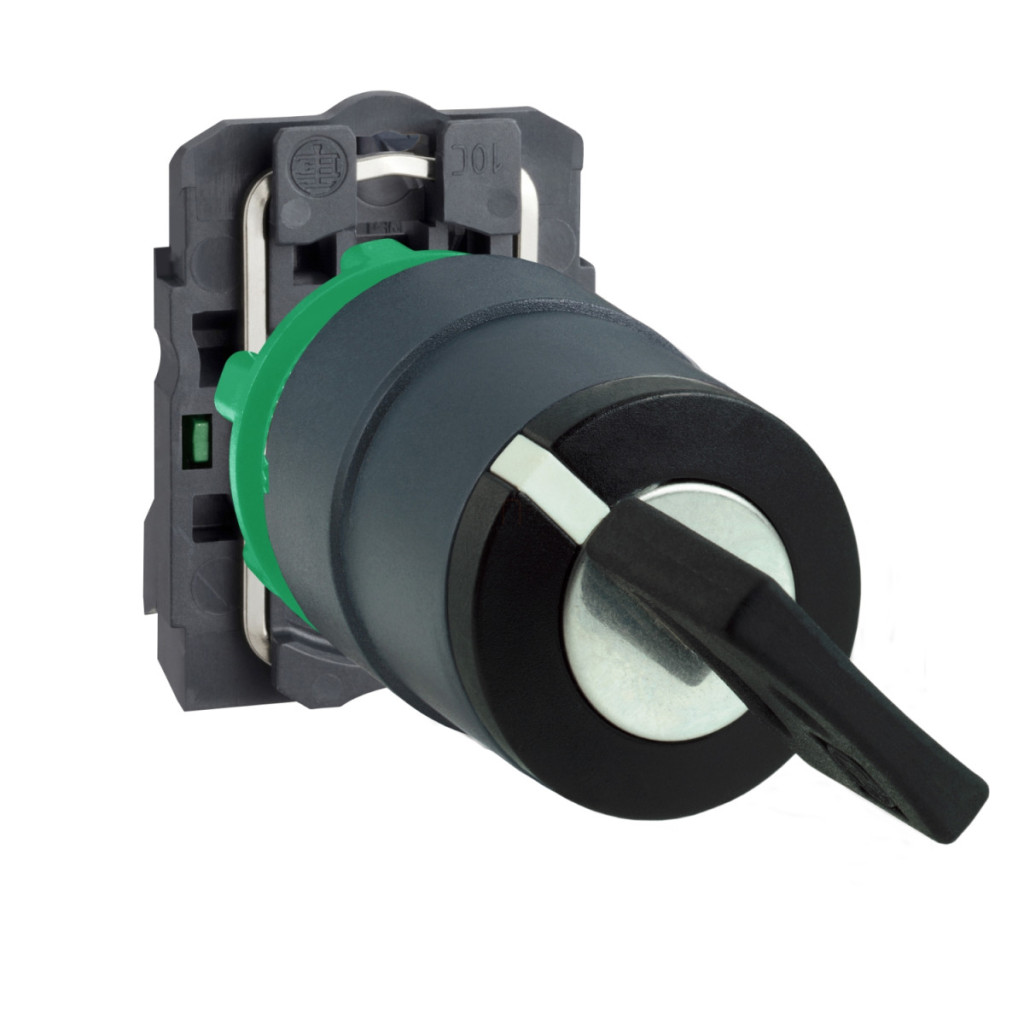

Schneider Electric Harmony XB5 - XB5AG41 - întrerupător complet din plastic, Ø22, 455 tastă, 2 poziții, 1NO

Protecție: IP66

Lățime: 55 mm

Lungime: 91 mm

Înălțime: 37 mm

Va ajunge la tine: 4-7 zile lucrătoare

Schneider Electric Harmony XB5 - XB5AG41 - întrerupător complet din plastic, Ø22, 455 tastă, 2 poziții, 1NO

Name: Schneider Electric Harmony XB5 - XB5AG41 - întrerupător complet din plastic, Ø22, 455 tastă, 2 poziții, 1NO
Brand: Schneider Electric Zrt.
SKU: 3389110903508
Price: 165.8 RON
Availability: InStock

165,80 RON

Va ajunge la tine: 4-7 zile lucrătoare

Din stoc extern, livrabil până la 4-7 zile lucrătoare: mai mult de 1000 bucată.

Dorești reducere?

👀Click la produse asemănătoare!

Schneider Electric

Schneider Electric Armonie XB5

Comutatorul cu cheie Schneider Electric Harmony XB5AG41 este o componentă de control industrial versatilă și fiabilă, fiind alegerea perfectă pentru o varietate de aplicații industriale și sisteme de control. Acest comutator cu diametrul de 22 mm și capac din plastic are un finisaj negru elegant și este ideal pentru medii în care trebuie împiedicat accesul neautorizat sau trebuie restricționat accesul la anumite funcții. Comutatorul cu cheie Harmony XB5AG41 are două poziții, între care se poate comuta cu o rotire de 90 de grade. Comutatorul are o funcție de blocare, ceea ce înseamnă că rămâne în poziția dată după rotirea cheii. Sistemul cu 455 de chei oferă o securitate excelentă, iar cheia poate fi scoasă în orice poziție, oferind flexibilitate suplimentară pentru diferite aplicații. Elementul comutator are 1 contact NO (normal deschis) cu funcționare cu întrerupere lentă. Din punct de vedere tehnic, XB5AG41 are parametri excelenți. Produsul are o înălțime de 42 mm, o lățime de 30 mm și o adâncime de 96 mm. Conexiunile se realizează cu terminale cu șurub care acceptă maximum 2 x 1,5 mm² cablu cu capete de cablu conform IEC 60947-1 sau minimum 1 x 0,22 mm² cablu fără capete de cablu. Comutatorul are o durabilitate mecanică excelentă și poate rezista la până la 1.000.000 de cicluri de comutare. Are un grad de protecție IP remarcabil: IP66, IP67, IP69 și IP69K, ceea ce înseamnă că este extrem de bine protejat împotriva prafului și umezelii și poate rezista, de asemenea, la spălarea cu presiune înaltă (7.000.000 Pa la 55 °C de la o distanță de 0,1 m). Parametrii electrici ai Harmony XB5AG41 sunt, de asemenea, demni de remarcat. Curentul termic convențional în aer liber (Ith) este de 10 A conform IEC 60947-5-1. Tensiunea nominală de izolare (Ui) este de 600 V (la gradul de poluare 3) conform IEC 60947-1, în timp ce tensiunea nominală de impuls (Uimp) este de 6 kV. Curentul nominal de funcționare (Ie) variază pentru diferite categorii de aplicații: pentru AC-15, A600, este de 3 A la 240 V, 6 A la 120 V și 1,2 A la 600 V; pentru DC-13, Q600 este de 0,1 A la 600 V, 0,27 A la 250 V și 0,55 A la 125 V. Durabilitatea electrică este, de asemenea, remarcabilă, cu până la 1.000.000 de cicluri realizabile în diverse condiții de încărcare.

Schneider Electric Harmony XB5 - XB5AG41 - întrerupător complet din plastic, Ø22, 455 tastă, 2 poziții, 1NO date tehnice

Caracteristici principale

Categorie produs: Harmony XB5

Tip produs: Comutator selector

Denumire scurtă a dispozitivului: XB5

Material placă frontală: Plastic gri închis

Tip cap: Standard

Diametru de montare: 22,5 mm

Cantitate minimă de comandă: 1

Forma capului indicatorului: Rotundă

Tip operator: Funcție de suport

Profil operator: Comutator cu cheie neagră

Informații privind poziția operatorului: 2 poziții 90°

Tip cheie: Cheie 455

Tip și compoziție contact: 1 NO

Funcționare contact: Întrerupere lentă

Conexiuni - terminale: Terminale cu șurub, <= 2 x 1,5 mm² capăt de cablu conform IEC 60947-1, Terminale cu șurub, >= 1 x 0,22 mm² fără papuci de cablu conform IEC 60947-1

Date suplimentare

Înălțime: 42 mm

Lățime: 30 mm

Adâncime: 96 mm

Descrierea terminalului ISO n°1: (13-14)NO

Rezistență la spălare cu presiune înaltă: 7.000.000 Pa la 55 °C, distanță: 0,1 m

Poziție de extragere a cheii: Orice poziție

Utilizarea contactelor: Contacte standard

Deschidere pozitivă: Niciuna

Valoarea cuplului: 0,14 N.m NO pentru schimbarea stării electrice

Durată de viață mecanică: 1.000.000 de cicluri

Cuplu de strângere: 0,8...1,2 N.m conform IEC 60947-1

Tip cap șurub

Cu cap cruciform, compatibil cu șurubelnița Philips 1

Cu cap cruciform, compatibil cu șurubelnița Pozidriv 1

Cu cap plat, compatibil cu șurubelniță plată Ø 4 mm

Cu fantă, compatibil cu șurubelniță plată Ø 5,5 mm

Caracteristici electrice

Material contact: Aliaj de argint (Ag/Ni)

Protecție la scurtcircuit: Siguranță de tip gG de 10 A conform IEC 60947-5-1

Curent termic convențional în aer liber [Ith]: 10 A conform IEC 60947-5-1

Tensiune nominală de izolație [Ui]: 600 V (grad de poluare 3) conform IEC 60947-1

Tensiune nominală de impuls [Uimp]: 6 kV conform IEC 60947-1

Curent nominal de funcționare [Ie]:

3 A la 240 V, AC-15, A600 conform IEC 60947-5-1

6 A la 120 V, AC-15, A600 conform IEC 60947-5-1

0,1 A la 600 V, DC-13, Q600 conform IEC 60947-5-1

0,27 A la 250 V, DC-13, Q600 conform IEC 60947-5-1

0,55 A la 125 V, DC-13, Q600 conform IEC 60947-5-1

1,2 A la 600 V, AC-15, A600 conform IEC 60947-5-1

Durată de viață electrică

1.000.000 de cicluri, AC-15, 2 A la 230 V, viteză de funcționare <3600 cicluri/h, factor de încărcare: 0,5 conform IEC 60947-5-1 Anexa C

1.000.000 de cicluri, AC-15, 3 A la 120 V, viteză de funcționare <3600 cicluri/h, factor de încărcare: 0,5 conform IEC 60947-5-1 Anexa C

1.000.000 de cicluri, AC-15, 4 A la 24 V, viteză de funcționare <3600 cicluri/h, factor de încărcare: 0,5 conform IEC 60947-5-1 Anexa C

1.000.000 de cicluri, DC-13, 0,2 A la 110 V, viteză de funcționare <3600 cicluri/h, factor de încărcare: 0,5 conform IEC 60947-5-1 Anexa C

1.000.000 de cicluri, DC-13, 0,5 A la 24 V, viteză de funcționare <3600 cicluri/h, factor de încărcare: 0,5 conform IEC 60947-5-1 Anexa C

Caracteristici de mediu

Tratament de protecție: TH

Temperatura aerului ambiant pentru depozitare: -40...70 °C

Temperatura aerului ambiant pentru funcționare: -40...70 °C

Clasa de protecție împotriva șocurilor electrice: Clasa II conform IEC 60536

Grad de protecție IP: IP69, IP69K, IP66 conform IEC 60529, IP67

Grad de protecție NEMA: NEMA 13, NEMA 4X

Grad de protecție IK: IK04 conform IEC 50102

Standarde și certificări

Standarde: IEC 60947-5-1, CSA C22.2 nr. 14, UL 508, IEC 60947-1, IEC 60947-5-4, JIS C8201-5-1, JIS C8201-1

Certificări de produs: BV, UL, CSA, DNV, LROS (Lloyds register of shipping)

Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6

Rezistență la impact: 30 gn (durată = 18 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27, 50 gn (durată = 11 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27

Date

Protecție

IP66

Lățime

55 mm

Lungime

91 mm

Înălțime

37 mm

EAN prezentat

3389110903508

Numărul de contacte de deschidere

Numărul de contacte de închidere

Numele producătorului

Schneider Electric Zrt.

Adresa producătorului

35 rue Joseph Monier, 92500 Rueil Malmaison - Franța

Informații de contact ale producătorului

hu-schneider@schneider-electric.com

Gyártó/Márka

Schneider Electric

Greutate

82 g/bucată

Numar articol

3389110903508
