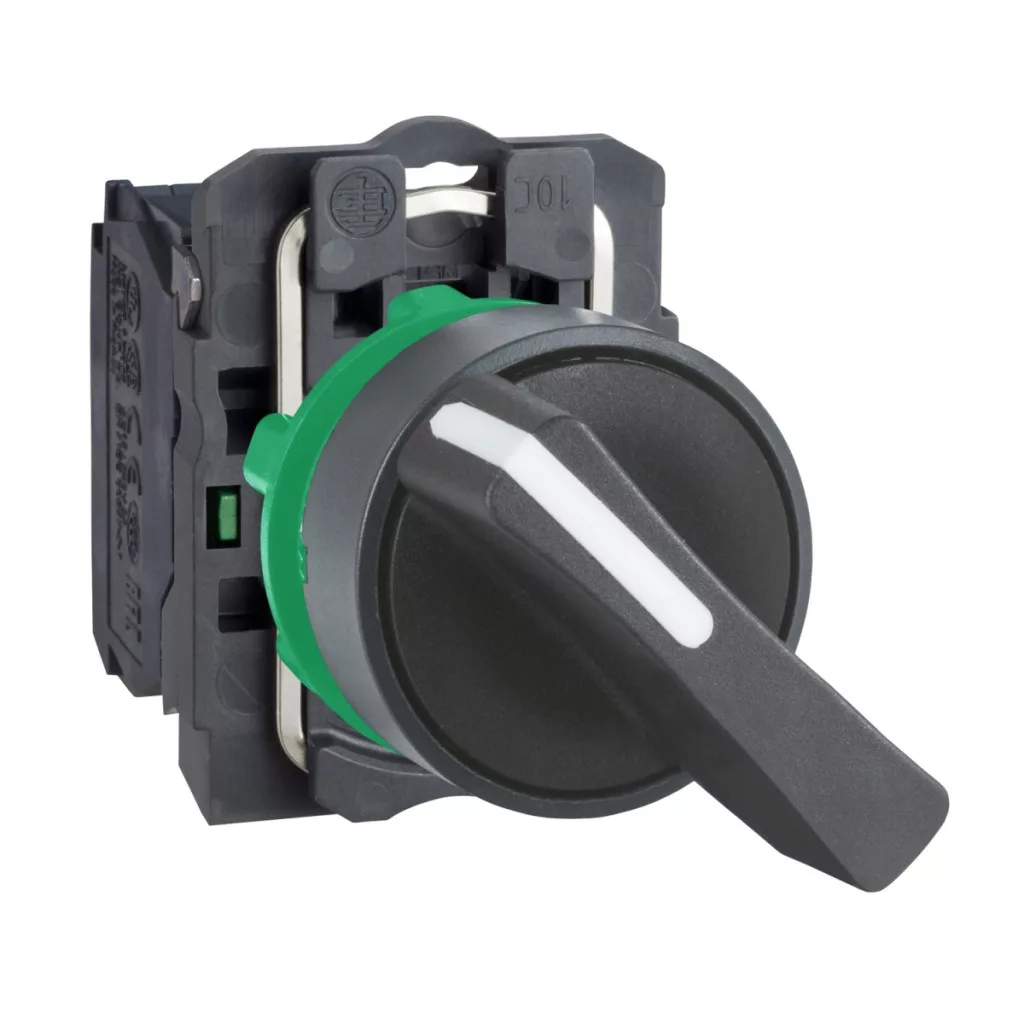

Comutatorul selector XB5AJ21 din seria Harmony XB5 de la Schneider Electric este un element de comutare de înaltă calitate pentru panouri de control industriale și mașini. Acest comutator cu carcasă din plastic negru se potrivește într-un orificiu de montare de 22 mm și are un mâner negru extins pentru o operare ușoară. Comutatorul poate fi setat în două poziții diferite și rămâne în poziția selectată (funcție de menținere a poziției), fiind ideal pentru aplicații în care este important să se mențină modul sau funcția selectată. Produsul are un contact de bază 1NO (normal deschis) care se activează atunci când comutatorul este acționat. Acest contact cu rupere lentă este fabricat din aliaj de argint (Ag/Ni), care oferă o conductivitate și o durabilitate excelente. Comutatorul are terminale cu șurub la care pot fi conectate capete de cablu cu o secțiune transversală maximă de 2 x 1,5 mm² sau fire goale cu o secțiune transversală minimă de 1 x 0,22 mm², în conformitate cu IEC 60947-1. Șuruburile terminalelor pot fi acționate cu diverse șurubelnițe, inclusiv Philips 1, Pozidriv 1 și șurubelnițe plate de 4 mm și 5,5 mm, oferind opțiuni flexibile de instalare. Comutatorul selector Harmony XB5AJ21 are un design extrem de robust, dovadă fiind clasele sale de protecție remarcabile: IP67, IP69, IP69K, NEMA 13 și NEMA 4X. Acest lucru înseamnă că este complet rezistent la praf și apă și poate rezista la jeturi de apă de înaltă presiune (7.000.000 Pa la 55 °C de la o distanță de 0,1 m). Comutatorul are o temperatură de funcționare cuprinsă între -40 și +70 °C, ceea ce garantează o funcționare fiabilă chiar și în condiții de mediu extreme. Durabilitatea sa mecanică este extrem de ridicată, cu 1 milion de cicluri de comutare, în timp ce durata sa de viață electrică ajunge, de asemenea, la 1 milion de cicluri în diverse condiții de încărcare. Comutatorul poate suporta un flux de căldură convențional de 10 A măsurat în aer liber și are curenți nominali de funcționare diferiți în diferite categorii de comutare (AC-15, DC-13) în funcție de tensiune. Comutatorul selector Schneider Electric XB5AJ21 a fost proiectat și testat în conformitate cu o serie de standarde internaționale, inclusiv IEC 60947-5-1, IEC 60947-1, UL 508, CSA C22.2 Nr. 14 și JIS C8201-5-1. Produsul are certificările necesare (BV, UL, CSA, DNV, LROS), fiind astfel adecvat pentru utilizare în diverse medii industriale din întreaga lume. Dimensiunile sale sunt de 48 mm înălțime, 30 mm lățime și 70 mm adâncime, permițând o instalare compactă. Comutatorul are o rezistență excelentă la vibrații și șocuri, rezistând la vibrații de până la 5 g (în gama de frecvențe 2-500 Hz) și la șocuri de 30-50 g, în funcție de specificații. Toate aceste caracteristici se combină pentru a face comutatorul selector Schneider Electric Harmony XB5AJ21 soluția ideală pentru sisteme de control industrial, mașini și echipamente în care fiabilitatea, durabilitatea și un nivel ridicat de protecție sunt importante.
Schneider Electric Harmony XB5 - XB5AJ21 - comutator selector complet din plastic, Ø22, mâner extins, 2 poziții, 1NO date tehnice
Caracteristici principale
Familia de produse: Harmony XB5
Tipul produsului sau componentului: Comutator selector
Denumirea scurtă a dispozitivului: XB5
Material cadru: Plastic gri închis
Tip cap: Standard
Diametru de montare: 22,5 mm
Formă cap unitate indicator: Rotundă
Tipul actuatorului: Fix (rămâne în poziție)
Profilul actuatorului: Mâner lung negru
Informații privind poziția actuatorului: 2 poziții 90°
Tip și compoziție contact: 1 NO
Funcționare contact: Întrerupere lentă
Informații suplimentare
Înălțime: 48 mm
Lățime: 30 mm
Adâncime: 70 mm
Distanța între borne ISO n°1: (13-14)NU
Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
Utilizare contact: Contacte standard
Deschidere pozitivă: Fără
Valoarea cuplului: 0,14 N.m NO fără modificarea stării electrice
Durată de viață mecanică: 1.000.000 de cicluri
Cuplu de strângere: 0,8…1,2 N.m în conformitate cu IEC 60947-1
Parametri electrici
Material contact: Aliaj de argint (Ag/Ni)
Protecție la scurtcircuit: Siguranță de tip gG de 10 A în conformitate cu IEC 60947-5-1
Temperatura convențională a aerului liber [Ith]: 10 A în conformitate cu IEC 60947-5-1
Tensiune nominală de izolație [Ui]: 600 V (grad de poluare 3) în conformitate cu IEC 60947-1
Tensiune nominală de impuls [Uimp]: 6 kV în conformitate cu IEC 60947-1
Curent nominal de funcționare [Ie]:
3 A la 240 V, AC-15, A600 în conformitate cu IEC 60947-5-1
6 A la 120 V, AC-15, A600 în conformitate cu IEC 60947-5-1
0,1 A la 600 V, DC-13, Q600 în conformitate cu IEC 60947-5-1
0,27 A la 250 V, DC-13, Q600 în conformitate cu IEC 60947-5-1
0,55 A la 125 V, DC-13, Q600 în conformitate cu IEC 60947-5-1
1,2 A la 600 V, AC-15, A600 în conformitate cu IEC 60947-5-1
Caracteristici de mediu
Protecție: TH
Temperatura aerului ambiant pentru depozitare: -40…70 °C
Temperatura aerului ambiant pentru funcționare: -40…70 °C
Clasa de protecție împotriva șocurilor electrice: Clasa II conform IEC 60536
Grad de protecție IP: IP67 conform IEC 60529, IP69, IP69K
Grad de protecție NEMA: NEMA 13, NEMA 4X
Grad de rezistență la impact IK: IK04 conform IEC 50102
Rezistență la vibrații: 5 gn (f= 2…500 Hz) conform IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) accelerație semisinusoidală conform IEC 60068-2-27; 50 gn (durată = 11 ms) accelerație semisinusoidală conform IEC 60068-2-27
