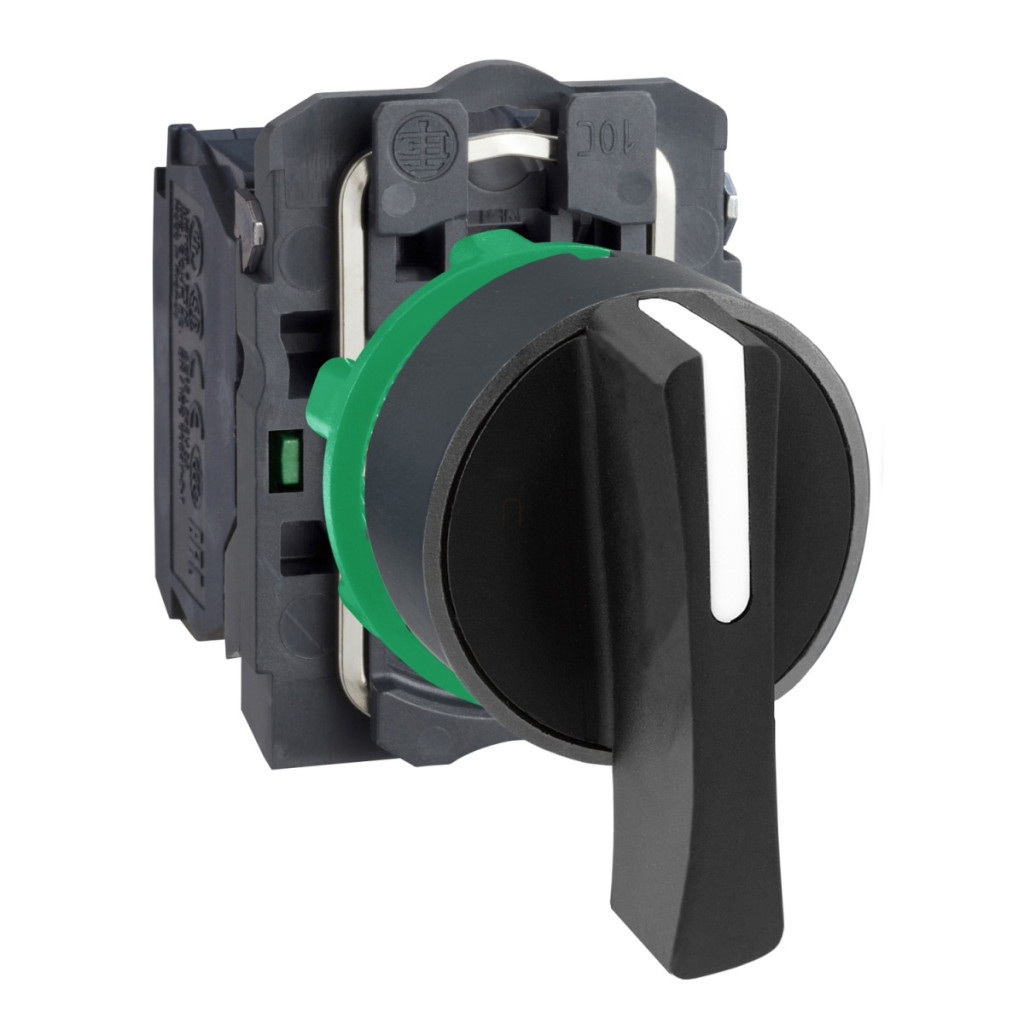

Comutatorul selector Schneider Electric Harmony XB5 seria XB5AJ53 este un comutator industrial versatil și fiabil, care poate fi utilizat într-o gamă largă de aplicații de automatizare și control. Acest comutator de calitate superioară este fabricat în întregime conform standardelor stricte de fabricație ale Schneider Electric, asigurând o durată lungă de viață și o funcționare fiabilă chiar și în cele mai dure medii industriale. Comutatorul selector XB5AJ53 are o pârghie lungă, de culoare neagră, pentru o operare confortabilă. Comutatorul este proiectat cu 3 poziții și un resort de revenire în poziția centrală, ceea ce este deosebit de util în aplicațiile în care operatorul activează funcțiile doar temporar. Funcționarea se realizează cu o rotație de ±45° și dispune de 2 contacte NO (normal deschise) care funcționează ca contacte standard. Contactele sunt fabricate din aliaj de argint de înaltă calitate (Ag/Ni), care asigură o conexiune electrică fiabilă pe termen lung. Parametrii tehnici ai produsului sunt demni de remarcat: are un diametru de montare de 22,5 mm, care este un standard larg acceptat în industrie. Dimensiunile comutatorului sunt: 48 mm înălțime, 30 mm lățime și 70 mm adâncime. Opțiunile de conectare sunt flexibile, cu terminale cu șurub care pot fi utilizate cu cabluri de până la 2 x 1,5 mm² cu capete de cablu sau de cel puțin 1 x 0,22 mm² fără capete de cablu, în conformitate cu standardul IEC 60947-1. Designul capului șurubului este compatibil cu mai multe tipuri de șurubelnițe: șurubelnițe Phillips (Philips 1 și Pozidriv 1) și șurubelnițe plate (Ø4 mm și Ø5,5 mm). Are o durată de viață mecanică remarcabilă de până la 1.000.000 de cicluri de comutare, în timp ce durata de viață electrică este, de asemenea, de 1.000.000 de cicluri în diverse condiții de încărcare. Comutatorul selector XB5AJ53 are proprietăți excelente de protecție: este clasificat IP67, IP69 și IP69K conform IEC 60529, ceea ce înseamnă că este complet rezistent la praf și protejat împotriva apei de diferite intensități. De asemenea, are clasificări NEMA 13 și NEMA 4X, o dovadă suplimentară a designului robust al produsului. Rezistența sa la spălarea cu presiune înaltă este, de asemenea, demnă de remarcat: poate rezista la 7.000.000 Pa la 55 °C de la o distanță de 0,1 m. Intervalul său de temperatură de funcționare este între -40 °C și +70 °C, permițând o funcționare fiabilă chiar și în condiții de mediu extreme. Comutatorul selector XB5AJ53 este ideal pentru o gamă largă de aplicații industriale: panouri de control pentru mașini, sisteme de automatizare, stații de control pentru linii de producție și orice aplicație în care este necesar un comutator fiabil, ușor de utilizat și durabil. Produsul este conform cu numeroase standarde internaționale, inclusiv IEC 60947-5-4, IEC 60947-1, UL 508, CSA C22.2 Nr. 14 și IEC 60947-5-1, și are numeroase certificări (BV, UL, CSA, DNV, LROS). Comutatorul selector Schneider Electric XB5AJ53 este o componentă esențială a sistemelor de automatizare și control de înaltă calitate, asigurând o funcționare fiabilă pe termen lung și fără probleme.
Schneider Electric Harmony XB5 - XB5AJ53 - comutator selector complet din plastic, Ø22, mâner extins, 3 poziții, 2NO date tehnice
Caracteristici principale
Familia de produse: Harmony XB5
Tipul produsului: Comutator selector
Denumire scurtă a dispozitivului: XB5
Material placă frontală: Plastic gri închis
Tip cap: Standard
Diametru de montare: 22,5 mm
Cantitate minimă de comandă: 1
Forma capului indicatorului: Rotundă
Tip operator: Revenire centrală cu arc
Profil operator: Pârghie lungă neagră
Informații privind poziția operatorului: 3 poziții +/- 45°
Tipul și compoziția contactului: 2 NO
Funcționarea contactului: Întrerupere lentă
Conexiuni - terminale: Cleme cu șurub, capăt de cablu <= 2 x 1,5 mm² conform IEC 60947-1; Terminale cu șurub, >= 1 x 0,22 mm² fără papuci de cablu conform IEC 60947-1
Caracteristici suplimentare
Înălțime: 48 mm
Lățime: 30 mm
Adâncime: 70 mm
Descrierea terminalului ISO n°1: (13-14)NO
Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
Utilizare contact: Contacte standard
Deschidere pozitivă: Niciuna
Valoarea cuplului: 0,14 N.m NO fără modificare a stării electrice
Durată de viață mecanică: 1.000.000 de cicluri
Cuplu de strângere: 0,8...1,2 N.m conform IEC 60947-1
Forma capului șurubului: Cruce compatibilă cu șurubelnița Philips 1; Cruce compatibilă cu șurubelnița Pozidriv 1; Cu fantă, compatibilă cu șurubelnița plată Ø 4 mm; Cu fantă, compatibilă cu șurubelnița plată Ø 5,5 mm
Date electrice
Material contact: Aliaj de argint (Ag/Ni)
Protecție la scurtcircuit: Siguranță de tip gG de 10 A conform IEC 60947-5-1
Curent termic convențional de răcire cu aer liber: 10 A conform IEC 60947-5-1
Tensiune nominală de izolare: 600 V (grad de poluare 3) conform IEC 60947-1
Tensiune nominală de impuls rezistentă: 6 kV conform IEC 60947-1
Curent nominal de funcționare: 3 A la 240 V, AC-15, A600 conform IEC 60947-5-1; 6 A la 120 V, AC-15, A600 conform IEC 60947-5-1; 0,1 A la 600 V, DC-13, Q600 conform IEC 60947-5-1; 0,27 A la 250 V, DC-13, Q600 conform IEC 60947-5-1; 0,55 A la 125 V, DC-13, Q600 conform IEC 60947-5-1; 1,2 A la 600 V, AC-15, A600 conform IEC 60947-5-1
Caracteristici de mediu
Grad de protecție: TH
Temperatura ambiantă pentru depozitare: -40...70 °C
Temperatura ambiantă pentru funcționare: -40...70 °C
Clasa de protecție împotriva șocurilor electrice: Clasa II conform IEC 60536
Nivel de protecție IP: IP67 conform IEC 60529; IP69; IP69K Grad de protecție NEMA: NEMA 13; NEMA 4X
Clasă de protecție IK: IK04 conform IEC 50102
Standarde: IEC 60947-5-4; JIS C8201-5-1; IEC 60947-1; UL 508; CSA C22.2 Nr. 14; IEC 60947-5-1; JIS C8201-1 Certificări de produs: BV; UL; CSA; DNV; LROS (Lloyds register of shipping) Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6 Rezistență la impact: 30 gn (durată = 18 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27; 50 gn (durată = 11 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
