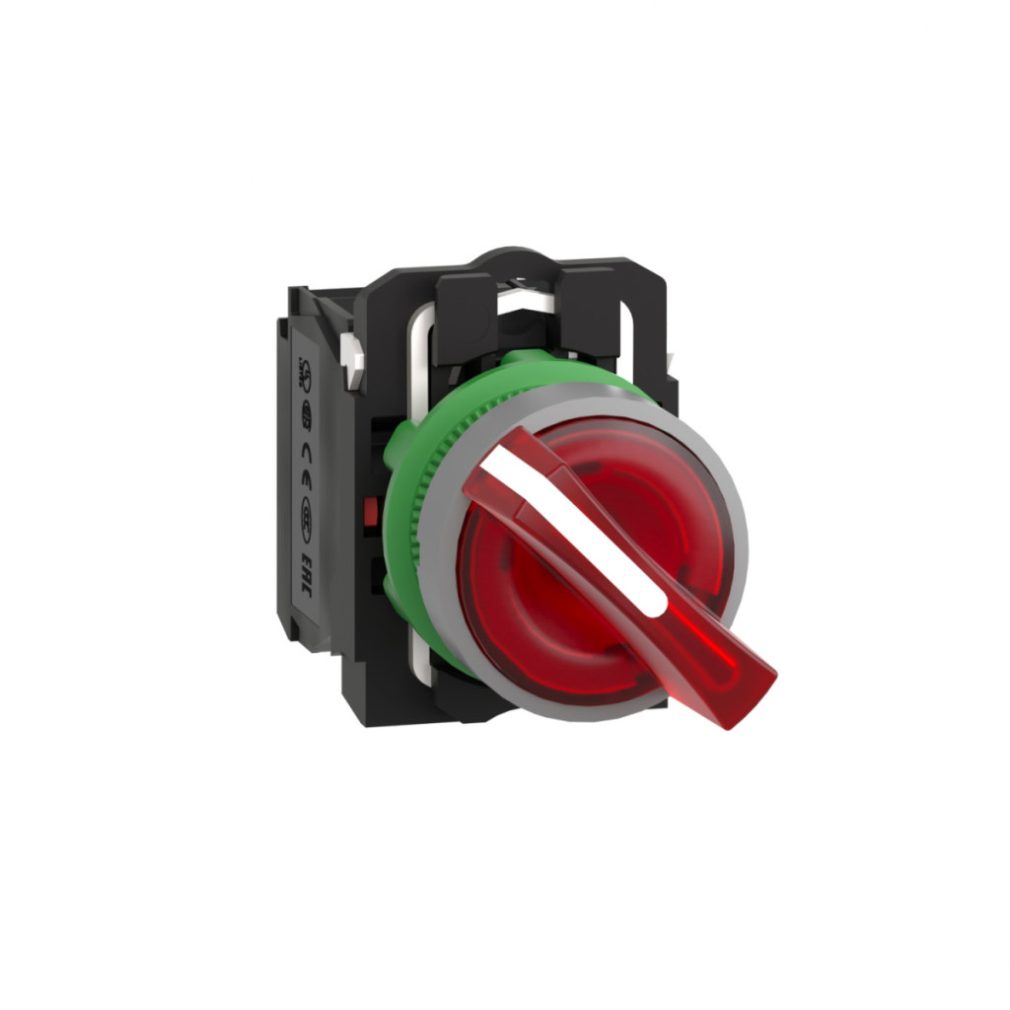

Comutatorul selector iluminat Schneider Electric Harmony XB5 seria XB5AK124G5C0 este un element de control industrial profesional care îndeplinește cele mai înalte standarde de calitate. Ca parte a familiei de produse Harmony XB5, acest comutator complet combină fiabilitatea, durabilitatea și funcționalitatea excelentă. Produsul este un comutator selector iluminat care poate fi instalat într-o gaură cu diametrul de 22 mm și are o placă frontală din plastic gri și un mâner standard roșu. Comutatorul este de tip fix, cu două poziții (unghi de rotație de 90°), cu o configurație de contact 1 NO + 1 NC. Iluminarea LED universală încorporată funcționează la 110-120 V c.a. cu o frecvență de 50/60 Hz. Produsul are o adâncime totală de 70 mm, o lățime de 30 mm și o înălțime de 42 mm, oferind un design extrem de durabil, în ciuda dimensiunilor sale compacte. Modelul Schneider XB5AK124G5C0 are parametri tehnici remarcabili. Contactele sunt de tip slow-break și sunt fabricate din aliaj de argint (Ag/Ni). Conexiunile se realizează cu borne cu șurub, care sunt potrivite pentru fire cu o secțiune transversală de până la 2 x 1,5 mm² cu cleme de cablu conform IEC 60947-1, sau pentru fire cu o secțiune transversală de cel puțin 1 x 0,22 mm² cu cleme de cablu conform IEC 60947-1. Funcția de deschidere pozitivă este conformă cu anexa K la IEC 60947-5-1, ceea ce este deosebit de important în aplicațiile de siguranță. Cuplul necesar pentru acționarea comutatorului este de 0,14 N.m, în timp ce cuplul recomandat pentru fixare este de 0,8-1,2 N.m, conform IEC 60947-1. Comutatorul are o durabilitate mecanică și electrică remarcabilă: poate rezista la 1.000.000 de cicluri de comutare mecanică și 1.000.000 de cicluri electrice în categoria AC-15 la 2A/230V și Sarcini de 3 A/120 V și 4 A/24 V (la o frecvență de funcționare mai mică de 3600 de operații de comutare pe oră și un factor de sarcină de 0,5). Tensiunea nominală de izolare (Ui) a produsului este de 600 V (grad de poluare 3), iar tensiunea nominală de impuls (Uimp) este de 6 kV, conform IEC 60947-1. Curentul de funcționare (Ie) este de 3A la 240V în categoria AC-15, 6A la 120V și 0,1A la 600V, 0,27A la 250V și 0,55A la 125V în categoria DC-13. Produsul are, de asemenea, caracteristici de mediu remarcabile: protecție IP66 și IP67 conform IEC 60529, precum și clasificarea NEMA 13 și NEMA 4X. Rezistența sa la impact este IK04 conform IEC 50102. Comutatorul selector poate fi acționat și depozitat la temperaturi ambientale cuprinse între -40 și +70 °C. Are o rezistență remarcabilă: spălare sub presiune de 7.000.000 Pa la 55 °C de la o distanță de 0,1 m, precum și o rezistență excelentă la vibrații (5 gn, f=2...500 Hz) conform IEC 60068-2-6, iar rezistența sa la impact este, de asemenea, remarcabilă (30 gn la o accelerație semisinusoidală de 18 ms și 50 gn la o accelerație semisinusoidală de 11 ms) conform IEC 60068-2-27. Proprietățile sale de compatibilitate electromagnetică sunt, de asemenea, remarcabile, îndeplinind standarde industriale stricte.
Schneider Electric Harmony XB5 - XB5AK124G5C0 - comutator selector complet din plastic, iluminat cu LED, Ø22, 2 poziții, 120 VAC, 1NO+1NC, roșu, inel gri Date tehnice
Caracteristici generale
Familia de produse: Harmony XB5
Tipul produsului: Comutator selector iluminat
Denumirea scurtă a dispozitivului: XB5
Materialul plăcii frontale: Plastic vopsit în gri
Tip cap: Standard
Diametru de montare: 22,5 mm
Vândut în cantități indivizibile de: 1
Formă cap indicator: Rotundă
Caracteristici de funcționare
Tip operator: Fix
Profil operator: Mâner standard roșu
Informații privind poziția operatorului: 2 poziții 90°
Tipul și compoziția contactului: 1 NO + 1 NC
Funcționarea contactului: Întrerupere lentă
Conexiuni
Conexiune - terminale: Terminale cu șurub, <= 2 x 1,5 mm² cu papuci de cablu conform IEC 60947-1
Terminale cu șurub, >= 1 x 0,22 mm² fără clemă de cablu conform IEC 60947-1
Caracteristici electrice
Suport bec: LED integrat
Tensiune nominală de alimentare: 110...120 V c.a. la frecvența de 50/60 Hz
Limite de tensiune: 100...132 V c.a.
Consum de curent: 14 mA
Tip semnal: Continuu
Sursă de lumină: LED universal
Durată de viață: 100.000 ore la tensiune nominală și 25 °C
Caracteristici mecanice
Înălțime: 42 mm
Lățime: 30 mm
Adâncime: 70 mm
Descrierea terminalelor ISO n°1: (13-14)NO (11-12)NC
Durată de viață mecanică: 1.000.000 de cicluri
Cuplu de strângere: 0,8...1,2 N.m conform IEC 60947-1
Cuplu de funcționare: 0,14 N.m pentru schimbarea stării electrice NO
Caracteristici de protecție
Grad de protecție IP: IP66 și IP67 conform IEC 60529
Grad de protecție NEMA: NEMA 13, NEMA 4X Rezistență la impact: IK04 conform IEC 50102 Clasa de protecție împotriva șocurilor electrice: Clasa II conform IEC 60536 Caracteristici de mediu Tratament de protecție: TH Temperatura aerului ambiant pentru depozitare: -40...70 °C TH Temperatura aerului ambiant pentru depozitare: -40...70 °C Temperatura aerului ambiant pentru funcționare: -40...70 °C
Rezistență la spălarea cu apă sub presiune: 7000000 Pa la 55 °C, distanță: 0,1 m
Standarde și certificări
Standarde: UL 508, IEC 60947-1, IEC 60947-5-4, CSA C22.2 Nr. 14, JIS C8201-5-1, IEC 60947-5-1, JIS C8201-1 Certificări de produs: BV, UL, CSA, DNV, LROS (Lloyds register of shipping)
