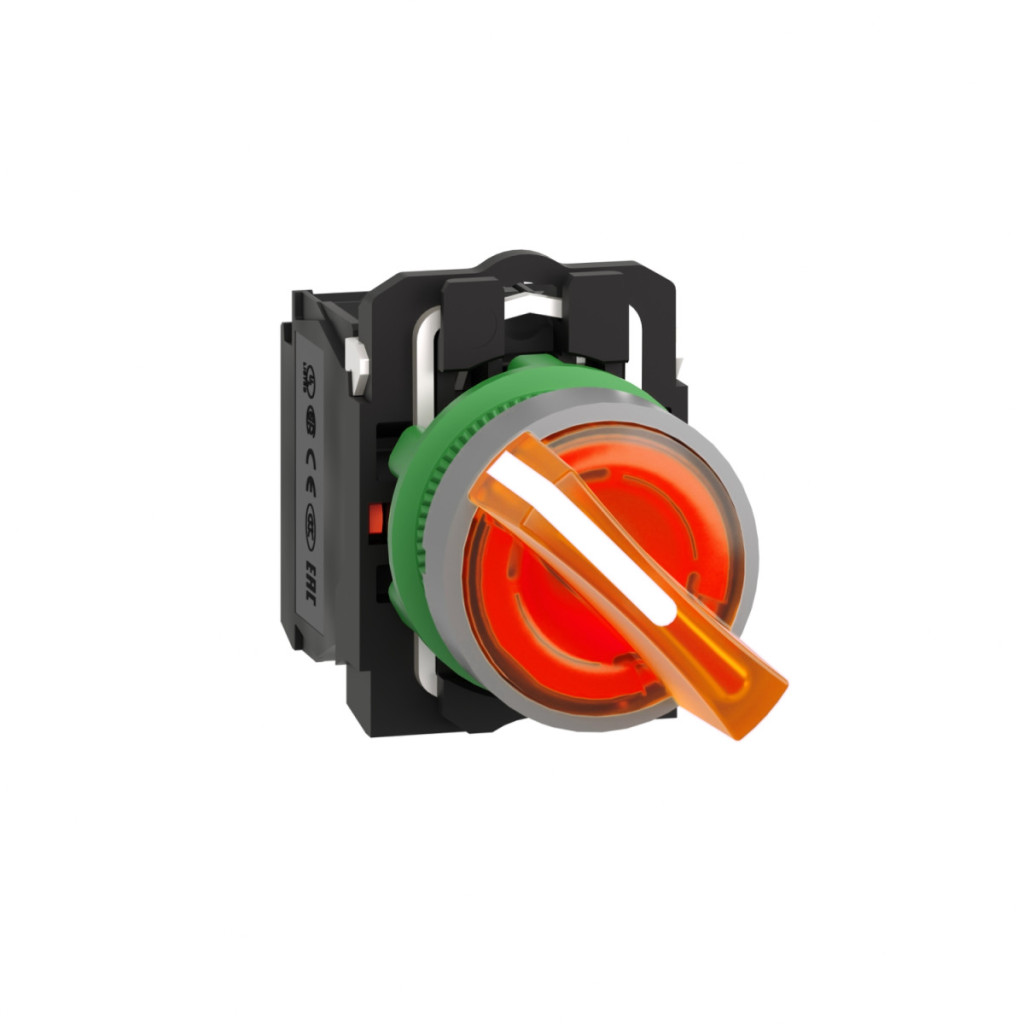

Comutatorul selector iluminat Schneider Electric Harmony XB5 seria XB5AK125M5C0 este un comutator industrial de înaltă calitate, conceput special pentru instalarea în panouri de control. Acest design în formă de inel gri cu mâner portocaliu se potrivește perfect în mediile industriale moderne, oferind în același timp funcționalitate și fiabilitate remarcabile. Produsul are un design rotund standard și poate fi instalat într-o gaură cu diametrul de 22,5 mm. Comutatorul poate fi acționat în două poziții cu o rotație de 90° și, datorită duratei sale de viață mecanice remarcabile, poate rezista la până la 1.000.000 de cicluri de comutare. Comutatorul selector are 1 contact NO (normal deschis) și 1 contact NC (normal închis) în versiunea de bază, ceea ce îl face extrem de versatil pentru diverse sarcini de control. Contactele se deschid lent, ceea ce crește fiabilitatea comutării și reduce uzura. Contactele sunt realizate din aliaj de argint (Ag/Ni), ceea ce asigură o conductivitate și o durabilitate excelente. Iluminarea se bazează pe tehnologia LED universală încorporată, care funcționează cu o sursă de alimentare de 230-240 V c.a. la 50/60 Hz. Consumul de curent al LED-ului este de numai 14 mA, iar durata sa de viață este excepțională, de până la 100.000 de ore la tensiunea nominală și temperatura ambiantă de 25 °C. Tipul de iluminare este constant, ceea ce oferă feedback continuu cu privire la starea comutatorului selector. Gama largă de tensiuni de alimentare (195-264 V c.a.) permite o aplicare flexibilă în diverse sisteme. Comutatorul selector Harmony XB5AK125M5C0 are caracteristici de protecție remarcabile. Gradul de protecție IP66/IP67 asigură protecție împotriva prafului și a apei, în timp ce protecția mecanică IK04 oferă rezistență la impacturi externe. Produsul poate fi utilizat într-un interval de temperatură de la -40 °C la +70 °C, ceea ce garantează o funcționare fiabilă chiar și în condiții de mediu extreme. De asemenea, este rezistent la spălarea cu presiune înaltă (7000000 Pa, 55 °C, distanță de 0,1 m), ceea ce îl face potrivit pentru utilizarea în medii în care este necesară curățarea regulată. Comutatorul este conform cu numeroase standarde internaționale, inclusiv IEC 60947-5-4, IEC 60947-5-1, CSA C22.2 Nr. 14, IEC 60947-1, UL 508, și este certificat de BV, UL, CSA, DNV și LROS. XB5AK125M5C0 are diverse opțiuni de conectare: borne cu șurub cu o secțiune maximă a firului de 2 x 1,5 mm², conectori de cablu în conformitate cu IEC 60947-1 sau o secțiune minimă a firului de 1 x 0,22 mm² fără conectori de cablu.
Schneider Electric Harmony XB5 - XB5AK125M5C0 - comutator selector complet din plastic cu iluminare LED, Ø22, 2 poziții, 230 VAC, 1NO+1NC, portocaliu, inel gri date tehnice
Caracteristici principale
Familia de produse: Harmony XB5
Tipul produsului: Comutator selector iluminat
Denumirea scurtă a dispozitivului: XB5
Materialul plăcii frontale: Plastic gri
Tipul unității principale: Standard
Diametru de montare: 22,5 mm
Caracteristici de funcționare
Forma capului unității de semnalizare: Rotundă
Tip operator: Fix
Profil operator: Mâner standard portocaliu
Informații privind poziția operatorului: 2 poziții 90°
Tipul și compoziția contactului: 1 NO + 1 NC
Funcționarea contactului: Deschidere lentă
Conexiuni - blocuri terminale: Terminal cu șurub, <= 2 x 1,5 mm² capăt de cablu conform IEC 60947-1
Borne cu șurub, >= 1 x 0,22 mm² fără capăt de cablu conform IEC 60947-1
Caracteristici LED
Soclu bec: LED integrat
Tensiune nominală de alimentare: 230...240 V c.a., 50/60 Hz
Tip semnal: Continuu (constant)
Sursă de lumină: LED universal
Limite tensiune de alimentare: 195...264 V c.a.
Consum de curent: 14 mA
Durată de viață: 100.000 ore la tensiune nominală, 25 °C
Caracteristici mecanice
Înălțime: 42 mm
Lățime: 30 mm
Adâncime: 70 mm
Descrierea blocului de borne conform ISO: (11-12)NC, (13-14)NO Cuplu: 0,8...1,2 N·m conform IEC 60947-1
Forma capului șurubului: cruciformă (compatibilă cu șurubelnița Philips 1), cruciformă (compatibilă cu șurubelnița Pozidriv 1), cu fantă (compatibilă cu șurubelnița plată de 4 mm), cu fantă (compatibil cu șurubelnița plată de 5,5 mm) Durată de viață mecanică: 1.000.000 de cicluri Caracteristici electrice Material contact: aliaj de argint (Ag/Ni) Protecție la scurtcircuit: Siguranță de tip gG de 10 A conform IEC 60947-5-1
Curent termic convențional în aer liber: 10 A conform IEC 60947-5-1
Tensiune nominală de izolație: 600 V (grad de poluare 3) conform IEC 60947-1
Tensiune nominală de impuls: 6 kV conform IEC 60947-1
Caracteristici de mediu
Tratament de protecție: TH Temperatura ambiantă de depozitare: -40 până la 70 °C Temperatura ambiantă de funcționare: -40 până la70 °C
Protecție împotriva șocurilor electrice: Clasa II conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529, IP67 conform IEC 60529
Grad de protecție NEMA: NEMA 13, NEMA 4X
Grad de protecție IK: IK04 conform IEC 50102
Certificate
Certificate de produs: BV, UL, CSA, DNV, LROS (Lloyds register of shipping)
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) pentru accelerație semiondă sinusoidală conform IEC 60068-2-27, 50 gn (durată = 11 ms) pentru accelerație semiondă sinusoidală conform IEC 60068-2-27
