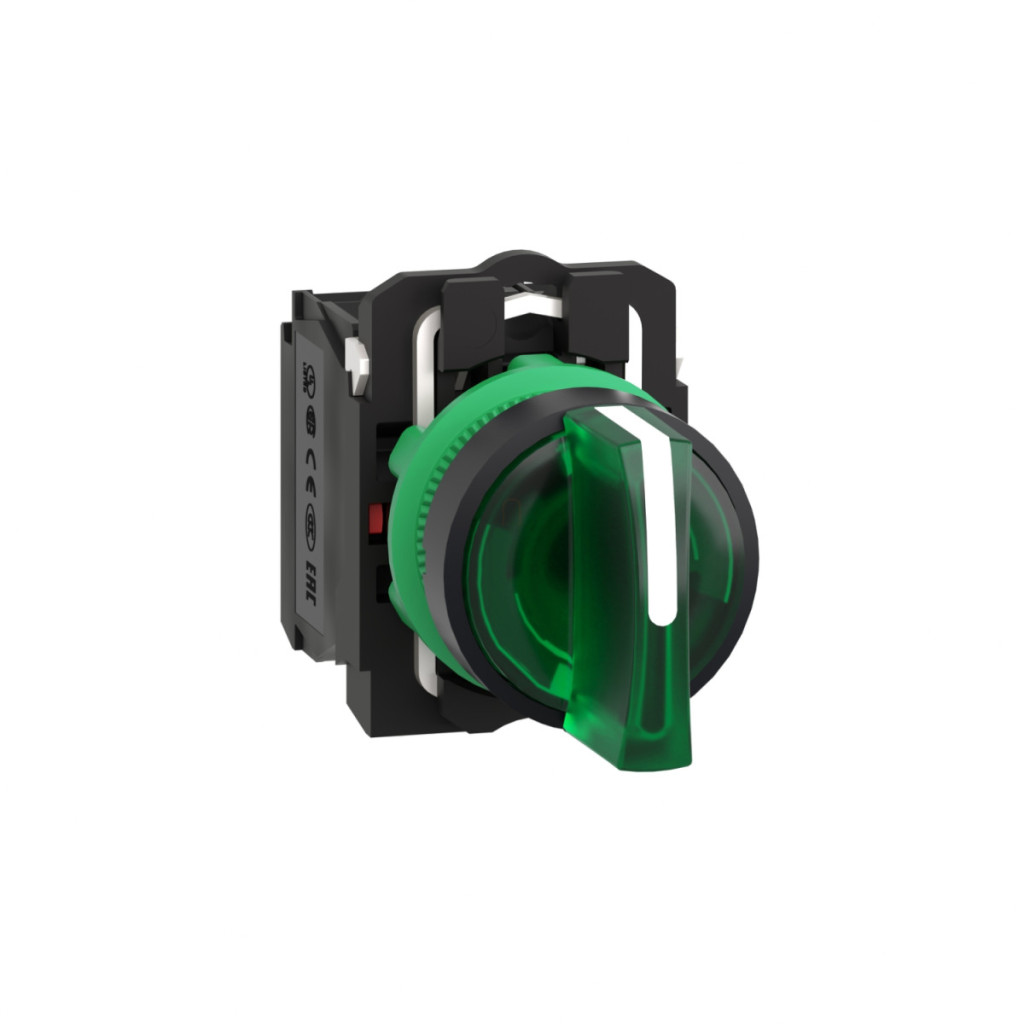

Schneider Electric Harmony XB5AK133B5 este un comutator selector iluminat de înaltă calitate, conceput în principal pentru sisteme de control industrial și dulapuri de comutație. Acest comutator selector cu 3 poziții are un finisaj din plastic gri închis cu un mâner standard verde, ceea ce îl face ușor de identificat și de utilizat chiar și în medii industriale. Produsul are un diametru standard de montare de 22,5 mm, ceea ce permite instalarea rapidă și ușoară în diverse panouri de control. Comutatorul are poziții de +/- 45 de grade și, datorită funcției sale „stay put”, rămâne în poziția selectată până la următoarea acțiune a comutatorului. Iluminarea LED universală integrată funcționează cu o tensiune de alimentare de 24 V c.a./c.c., asigurând o aplicabilitate versatilă atât în sistemele c.a., cât și în cele c.c. Produsul are o combinație de 1 contact NO (normal deschis) și 1 contact NC (normal închis), fiind potrivit pentru diverse logici de control. Schneider Electric XB5AK133B5 este echipat cu terminale cu șurub care permit conectarea cablurilor cu o secțiune maximă de 2 x 1,5 mm². sau cel puțin 1 x 0,22 mm² secțiune transversală fără capete de cablu, în conformitate cu standardul IEC 60947-1. Contactele comutatorului sunt fabricate din aliaj de argint (Ag/Ni), ceea ce asigură o conductivitate electrică excelentă și o durată lungă de viață. Contactele sunt de tip „slow-break”, ceea ce crește siguranța comutării și reduce uzura contactelor. Parametrii tehnici remarcabili ai produsului includ o capacitate convențională de transport al curentului termic de 10 A în aer liber, o tensiune nominală de izolare de 600 V (la gradul de poluare 3) și o tensiune nominală de impuls de 6 kV. Comutatorul are un design extrem de robust, după cum indică clasele sale ridicate de protecție IP: IP66, IP67, IP69 și IP69K, ceea ce îl face rezistent la praf, apă și spălare cu presiune înaltă. De asemenea, are clasele NEMA 13 și NEMA 4X, asigurând o aplicabilitate industrială largă. Produsul are un grad de rezistență la impact IK05 conform IEC 50102. Comutatorul oferă o durabilitate excepțională: are o durată de viață mecanică de 500.000 de cicluri și o durată de viață electrică de 1.000.000 de cicluri în diverse condiții de încărcare. Are o gamă extrem de largă de temperaturi de funcționare, de la -40 °C la +70 °C, asigurând o funcționare fiabilă chiar și în condiții de mediu extreme. Produsul este rezistent la vibrații (5g), șocuri (30g/50g), interferențe electromagnetice (10 V/m), descărcări electrostatice (6-8 kV) și tranzienți rapizi (2 kV), asigurând o funcționare fiabilă chiar și în cele mai exigente medii industriale. Comutatorul selector Schneider Electric XB5AK133B5 este certificat BV, UL, CSA, DNV și LROS, confirmând conformitatea produsului cu standardele internaționale și calitatea.
Schneider Electric Harmony XB5 - XB5AK133B5 - comutator selector complet din plastic, iluminat cu LED, Ø22, 3 poziții, 24 V, 1NO+1NC, verde date tehnice
Caracteristici generale
Familia de produse: Harmony XB5
Tipul produsului: Comutator selector iluminat
Denumirea scurtă a produsului: XB5
Material placă frontală: plastic gri închis
Tip unitate cap: standard
Diametru de montare: 22,5 mm
Formă cap indicator: rotundă
Tip control: blocabil
Design control: Mâner standard verde
Informații privind poziția comenzii: 3 poziții +/- 45°
Caracteristici electrice
Tipul și compoziția contactului: 1 NO + 1 NC
Funcționarea contactului: Întrerupere lentă
Conexiuni - terminale: Terminale cu șurub, capăt de cablu <= 2 x 1,5 mm² conform IEC 60947-1
Terminale cu șurub, >= 1 x 0,22 mm² fără capăt de cablu conform IEC 60947-1
Suport bec: LED integrat
Tensiune nominală de alimentare: 24 V CA/CC la 50/60 Hz
Material contact: Aliaj de argint (Ag/Ni) Protecție la scurtcircuit: Siguranță de tip 10 A gG conform IEC 60947-5-1 Curent termic convențional măsurat în aer liber: 10 A conform IEC 60947-5-1
Tensiune nominală de izolație: 600 V (grad de poluare 3) conform IEC 60947-1
Tensiune nominală de impuls rezistentă: 6 kV conform IEC 60947-1
Caracteristici de funcționare
Tip semnal: Continuu
Sursă de lumină: LED universal
Limite tensiune de alimentare: 19,2...30 V CC, 21,6...26,4 V c.a.
Consum de curent: 18 mA
Durată de viață: 100.000 ore la tensiune nominală și 25 °C
Rezistență la supratensiune: 1 kV conform IEC 61000-4-5
Caracteristici mecanice
Cuplu de strângere: 0,8...1,2 N.m conform IEC 60947-1
Cuplu de funcționare: 0,14 N.m pentru a modifica starea electrică
Durată de viață mecanică: 500.000 de cicluri
Caracteristici de mediu
Tratament de protecție: TH Temperatura ambiantă de depozitare: -40...70 °C Temperatura ambiantă de funcționare: -40...70 °C Clasa de protecție electrică la atingere: Clasa II conform IEC 60536 Grad de protecție IP: IP66, IP67, IP69, IP69K conform IEC 60529
Clasă de protecție NEMA: NEMA 13, NEMA 4X
Clasă de protecție IK: IK05 conform IEC 50102
Standarde și certificări
Conform cu următoarele standarde: IEC 60947-5-4, CSA C22.2 Nr. 14, JIS C8201-5-1, IEC 60947-5-1, IEC 60947-1, UL 508, JIS C8201-1 Certificări de produs: BV, UL, CSA, DNV, LROS (Lloyds Register of Shipping)
