Comutatorul selector XB5AK133B5C0 din seria Harmony XB5 de la Schneider Electric este un element de control industrial profesional, fabricat din materiale de înaltă calitate și conceput pentru o durată lungă de viață. Acest comutator selector iluminat are un mâner standard verde și un inel gri, care se potrivește perfect în mediile industriale moderne. Produsul poate fi instalat într-un orificiu de montare standard de 22,5 mm și are trei poziții între care se poate comuta cu o rotație de +/- 45 de grade. Designul „stay put” asigură că comutatorul rămâne în poziția setată până când îl resetați. Contactele comutatorului sunt dispuse într-o configurație 1NO + 1NC (1 normal deschis și 1 normal închis), ceea ce asigură o funcționare cu întrerupere lentă. Produsul are iluminare LED universală integrată, care funcționează cu o sursă de alimentare de 24 V CA/CC la 50/60 Hz. În ceea ce privește datele tehnice, comutatorul are o înălțime de 42 mm, o lățime de 30 mm și o adâncime de 70 mm. Conectarea se face cu borne cu șurub, care sunt potrivite pentru fire cu o secțiune maximă de 2 x 1,5 mm² cu capete de cablu sau pentru fire cu o secțiune minimă de 1 x 0,22 mm² fără capete de cablu, în conformitate cu standardul IEC 60947-1. Comutatorul este extrem de durabil: are o durată de viață mecanică de 500.000 de cicluri de comutare și o durată de viață electrică de până la 1.000.000 de cicluri în diverse condiții de încărcare. Pentru fixarea comutatorului cu șuruburi se recomandă un cuplu de strângere de 0,8-1,2 Nm. Comutatorul XB5AK133B5C0 are proprietăți de protecție excelente: niveluri de protecție IP66 și IP67 (protecție completă împotriva prafului și rezistență la imersia temporară în apă) și rezistență la impact IK05. În ceea ce privește caracteristicile electrice, este clasificat pentru un curent termic convențional în aer liber de 10 A, o tensiune nominală de izolație de 600 V (la gradul de poluare 3) și o rezistență nominală la tensiune de impuls de 6 kV. Curentul său nominal de funcționare variază în diferite categorii de aplicații: în categoria AC-15, este de 3A la 240V, 6A la 120V sau 1,2A la 600V; în categoria DC-13, 0,55 A la 125 V, 0,27 A la 250 V sau 0,1 A la 600 V. LED-ul universal al comutatorului oferă lumină constantă, are un consum de curent de 18 mA și o durată de viață de 100.000 de ore la tensiune nominală și 25°C. Are o gamă extrem de largă de temperaturi de funcționare: poate fi utilizat între -40 °C și +70 °C, ceea ce permite utilizarea în condiții de mediu extreme. Comutatorul este, de asemenea, rezistent la spălarea cu presiune înaltă (7.000.000 Pa la 55 °C, de la o distanță de 0,1 m), ceea ce reprezintă o caracteristică avantajoasă pentru curățarea în medii industriale. XB5AK133B5C0 este conform cu numeroase standarde internaționale, inclusiv IEC 60947-1, IEC 60947-5-1, UL 508 și alte standarde industriale cheie, și este certificat de BV, UL, CSA, DNV și LROS.

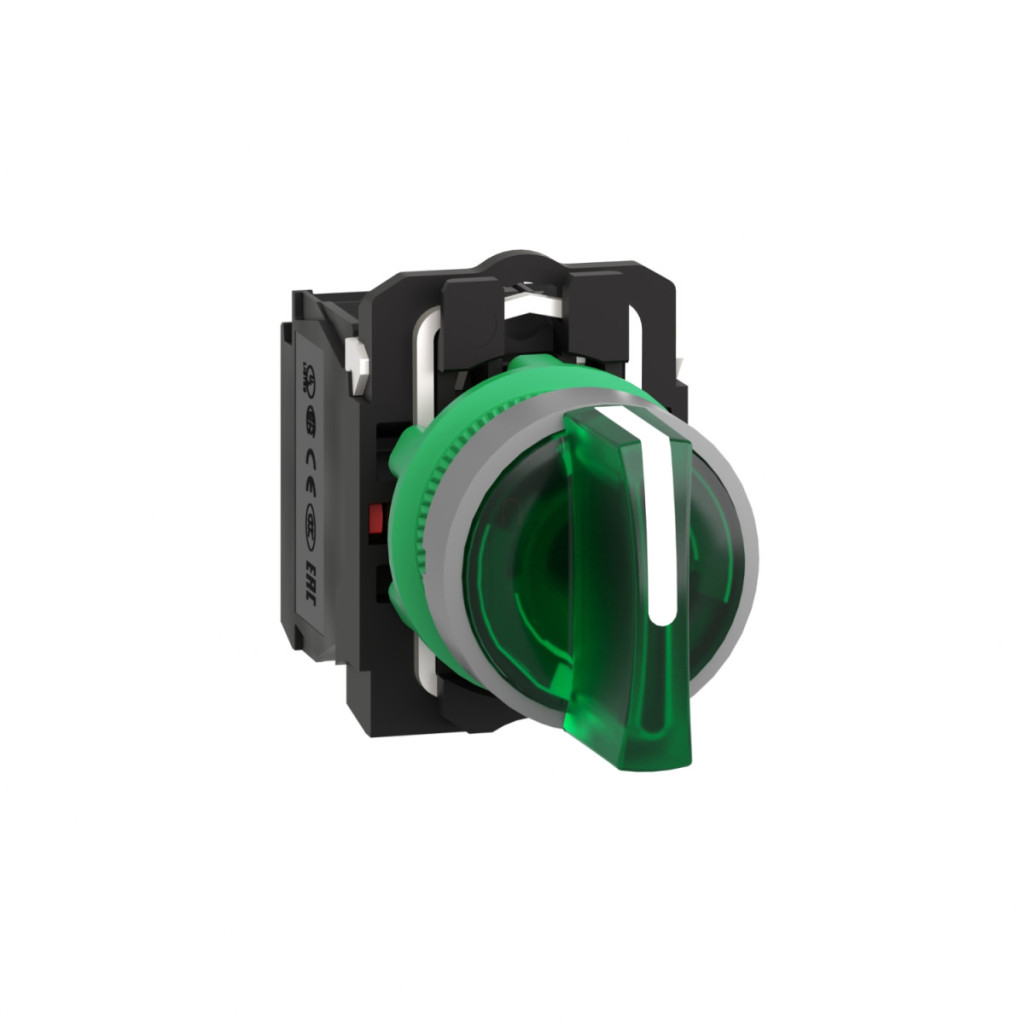

Schneider Electric Harmony XB5 - XB5AK133B5C0 - comutator selector complet din plastic cu iluminare LED, Ø22, 3 poziții, 24 V, 1NO+1NC, verde, inel gri Date tehnice
Caracteristici principale
Familia de produse: Harmony XB5
Tipul produsului: Comutator selector iluminat
Denumire scurtă a dispozitivului: XB5
Material cadru: Plastic acoperit cu gri
Tip cap: Standard
Diametru de montare: 22,5 mm
Formă cap indicator: Rotundă
Tip acționare: Fixă (rămâne în poziție)
Profil acționare: Mâner standard verde
Informații poziție acționare: 3 poziții +/- 45°
Tip și compoziție contact: 1 NO + 1 NC
Funcționare contact: Întrerupere lentă
Conexiuni - terminale: Terminale cu șurub, <= 2 x 1,5 mm² capăt de cablu conform IEC 60947-1
Terminale cu șurub, >= 1 x 0,22 mm² fără capăt de cablu conform IEC 60947-1
Soclu bec: LED integrat
Tensiune nominală de alimentare: 24 V CA/CC, 50/60 Hz
Caracteristici suplimentare
Înălțime: 42 mm
Lățime: 30 mm
Adâncime: 70 mm
Descrierea terminalelor ISO n°1: (11-12)NC, (13-14)NO
Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
Utilizare contact: Contacte standard
Deschidere pozitivă: în conformitate cu IEC 60947-5-1 Anexa K
Cuplu de funcționare: 0,14 N.m NO la schimbarea stării electrice
Durată de viață mecanică: 500.000 de cicluri
Cuplu de strângere: 0,8...1,2 N.m conform IEC 60947-1
Forma capului șurubului: Phillips, compatibil cu șurubelnița Philips 1
Phillips, compatibil cu șurubelnița Pozidriv 1
Cu fantă, compatibilă cu șurubelnița plată de 4 mm
Cu fantă, compatibilă cu șurubelnița plată de 5,5 mm
Material contact: Aliaj de argint (Ag/Ni)
Protecție la scurtcircuit: Siguranță de tip gG de 10 A conform IEC 60947-5-1
Curent termic convențional în aer liber: 10 A conform IEC 60947-5-1
Tensiune nominală de izolație: 600 V (grad de poluare 3) conform IEC 60947-1
Tensiune nominală de impuls rezistentă: 6 kV conform IEC 60947-1
Curent nominal de funcționare: 3 A 240 V, AC-15, A600 conform IEC 60947-5-1
6 A 120 V, AC-15, A600 conform IEC 60947-5-1
0,1 A 600 V, DC-13, Q600 conform IEC 60947-5-1
0,27 A 250 V, DC-13, Q600 conform IEC 60947-5-1
0,55 A 125 V, DC-13, Q600 conform IEC 60947-5-1
1,2 A 600 V, AC-15, A600 conform IEC 60947-5-1
Durată de viață electrică: 1.000.000 de cicluri în diverse condiții de încărcare conform IEC 60947-5-1 Anexa C
Fiabilitate electrică: Λ < 10exp(-6) 5 V și 1 mA într-un mediu curat conform IEC 60947-5-4
Λ < 10exp(-8) 17 V și 5 mA într-un mediu curat, conform IEC 60947-5-4
Tip semnal: Continuu
Sursă de lumină: LED universal
Limite tensiune de alimentare: 19,2...30 V CC
21,6...26,4 V CA
Consum de curent: 18 mA
Durată de viață: 100.000 ore la tensiune nominală și 25 °C
Rezistență la supratensiune: 1 kV conform IEC 61000-4-5
Mediu
Clasă de protecție: TH
Temperatura aerului ambiant în timpul depozitării: -40...70 °C
Temperatura aerului ambiant în timpul funcționării: -40...70 °C
Clasa de protecție împotriva șocurilor electrice: Clasa II conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529
IP67 conform IEC 60529
Grad de protecție NEMA: NEMA 13, NEMA 4X
Grad de protecție IK: IK05 conform IEC 50102
Standarde: IEC 60947-5-4, CSA C22.2 nr. 14, JIS C8201-5-1, IEC 60947-5-1, IEC 60947-1, UL 508, JIS C8201-1
Certificări de produs: BV, UL, CSA, DNV, LROS (Lloyds Register of Shipping)
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) la o accelerație de jumătate de sinusoidă conform IEC 60068-2-27
50 gn (durată = 11 ms) la o accelerație de jumătate de sinusoidă conform IEC 60068-2-27
Rezistență la tranzitorii rapizi: 2 kV conform IEC 61000-4-4
Rezistență la câmpuri electromagnetice: 10 V/m conform IEC 61000-4-3
Rezistență la descărcări electrostatice: 6 kV contact (pe părți metalice) conform IEC 61000-4-2
8 kV aer (pe părți izolate) conform IEC 61000-4-2
Emisie electromagnetică: Clasa B conform IEC 55011
