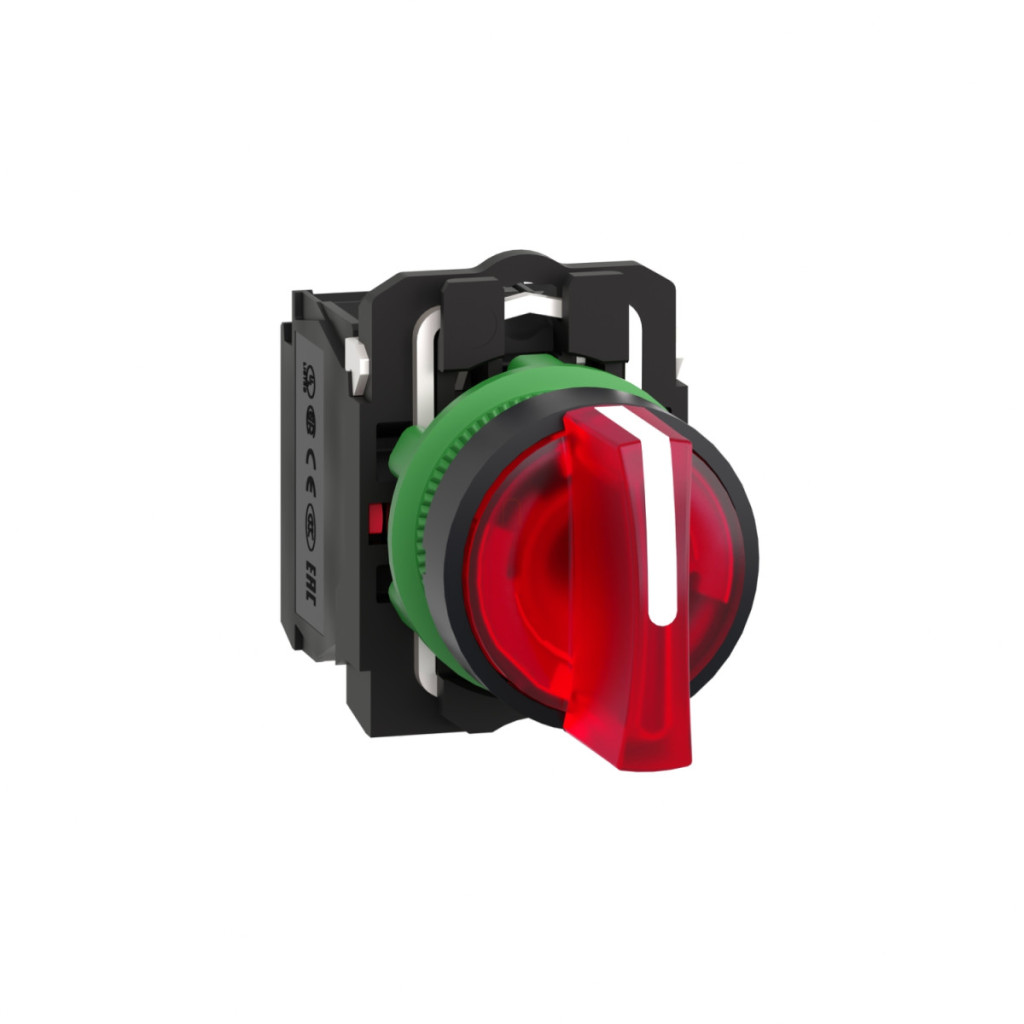

Comutatorul selector iluminat XB5AK134B5 din gama Harmony XB5 de la Schneider Electric este soluția ideală pentru sistemele de control industrial, procesele de automatizare și interfețele utilizatorilor de mașini. Acest dispozitiv complet din plastic, cu un diametru de 22 mm, permite comutarea în 3 poziții și este echipat cu un mâner standard roșu și un indicator LED universal, care oferă un feedback vizual clar al stării selectate. Comutatorul are o placă frontală din plastic de culoare gri închis, care se potrivește cu aspectul mediilor industriale și este rezistentă la diverse influențe ambientale. Comutatorul are 3 poziții, un interval de rotație de +/- 45° și un contact normal deschis (NO) și unul normal închis (NC). Conexiunea se realizează cu borne cu șurub care pot acomoda fire cu o secțiune transversală de până la 2 x 1,5 mm² cu papuci de cablu sau 1 x 0,22 mm² fără papuci de cablu, în conformitate cu IEC 60947-1. Iluminarea LED încorporată necesită o tensiune de alimentare de 24 V CA/CC la o frecvență de 50/60 Hz. Comutatorul XB5AK134B5 are parametri tehnici remarcabili: curent de sarcină termică convențional în aer liber de 10 A, tensiune nominală de izolație de 600 V (la gradul de poluare 3) și rezistență la tensiune de impuls de 6 kV conform IEC 60947-1. Dispozitivul poate fi utilizat în diverse condiții de funcționare: în categoria AC-15 la 3 A 240 V, 6 A 120 V și în categoria DC-13 la 0,1 A 600 V, 0,27 A 250 V și 0,55 A 125 V. Indicatorul LED integrat are un consum de curent de 18 mA și o durată de viață de 100.000 de ore la tensiune nominală și 25 °C. Intervalul de tensiune de alimentare este de 19,2-30 V CC sau 21,6-26,4 V CA. Comutatorul selector XB5AK134B5 are clase de protecție IP66, IP67, IP69 și IP69K conform IEC 60529 și este, de asemenea, conform cu specificațiile NEMA 13 și NEMA 4X, fiind ideal pentru utilizarea în medii în care este necesar un grad ridicat de rezistență la praf și apă. Dispozitivul poate rezista, de asemenea, la spălarea cu presiune înaltă (7000000 Pa la 55 °C, de la o distanță de 0,1 m). Clasa de rezistență la impact IK05 (conform IEC 50102) și intervalul de temperatură de funcționare de la -40 la +70 °C asigură fiabilitatea pe termen lung a comutatorului, chiar și în condiții extreme. Durata de viață mecanică este de 500.000 de cicluri, în timp ce durata de viață electrică este de până la 1.000.000 de cicluri de comutare în diverse condiții de încărcare.
Schneider Electric Harmony XB5 - XB5AK134B5 - întrerupător complet din plastic cu LED, Ø22, 3 poziții, 24 V, 1NO+1NC, roșu date tehnice
Caracteristici principale
Familia de produse: Harmony XB5
Tip dispozitiv: Comutator selector iluminat
Denumire scurtă dispozitiv: XB5
Material placă frontală: Plastic gri închis
Tip cap: Standard
Diametru de montare: 22,5 mm
Formă cap indicator: Rotundă
Tip operator: Fixabil
Profil operator: Mâner standard roșu
Informații privind poziția operatorului: 3 poziții +/- 45°
Tipul și compoziția contactului: 1 NO + 1 NC
Funcționarea contactului: Întrerupere lentă
Conexiuni - terminale: Terminale cu șurub, <= 2 x 1,5 mm² capăt de cablu conform IEC 60947-1
Terminale cu șurub, >= 1 x 0,22 mm² fără capăt de cablu conform IEC 60947-1
Suport bec: LED integrat
Tensiune nominală de alimentare: 24 V c.a./c.c. la 50/60 Hz
Date suplimentare
Înălțime: 42 mm
Lățime: 30 mm
Adâncime: 70 mm
Descrierea terminalelor ISO n°1: (13-14)NO, (11-12)NC
Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
Utilizarea contactelor: Contacte standard
Deschidere pozitivă: În conformitate cu IEC 60947-5-1 Anexa K
Cuplu de funcționare: 0,14 N.m NO schimbare de stare electrică
Durată de viață mecanică: 500.000 de cicluri
Cuplu de strângere: 0,8...1,2 N.m conform IEC 60947-1
Caracteristici electrice
Material contact: Aliaj de argint (Ag/Ni)
Protecție la scurtcircuit: Siguranță de tip gG de 10 A conform IEC 60947-5-1
Curent termic convențional răcit cu aer: 10 A conform IEC 60947-5-1
Tensiune nominală de izolație: 600 V (grad de poluare 3) conform IEC 60947-1
Tensiune nominală de rezistență la impulsuri: 6 kV conform IEC 60947-1
Curent nominal de funcționare: 3 A la 240 V, AC-15, A600 conform IEC 60947-5-1
6 A la 120 V, AC-15, A600 conform IEC 60947-5-1
0,1 A la 600 V, DC-13, Q600 conform IEC 60947-5-1
0,27 A la 250 V, DC-13, Q600 conform IEC 60947-5-1
0,55 A la 125 V, DC-13, Q600 conform IEC 60947-5-1
1,2 A la 600 V, AC-15, A600 conform IEC 60947-5-1
Caracteristici de iluminare
Tip semnal: Continuu
Sursă de lumină: LED universal
Limite tensiune de alimentare: 19,2...30 V CC, 21,6...26,4 V c.a.
Consum de curent: 18 mA
Durată de viață: 100.000 ore la tensiune nominală și 25 °C
Condiții de mediu
Grad de protecție: TH
Temperatura ambiantă pentru depozitare: -40...70 °C
Temperatura ambiantă pentru funcționare: -40...70 °C
Clasa de protecție împotriva șocurilor electrice: Clasa II conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529, IP67 conform IEC 60529, IP69, IP69K
Grad de protecție NEMA: NEMA 13, NEMA 4X
Grad de protecție IK: IK05 conform IEC 50102
