Întrerupătorul de lumină XB5AK134M5 din seria Harmony XB5 de la Schneider Electric este un dispozitiv de control de înaltă calitate, conceput pentru medii industriale, asigurând o funcționare fiabilă într-o gamă largă de aplicații. O caracteristică specială a acestui produs este că, datorită iluminării universale cu LED-uri cu o tensiune de alimentare de 230...240 V c.a., poziția comutatorului este ușor vizibilă, ceea ce sporește siguranța și confortul de utilizare în toate condițiile de iluminare. Încorporat într-o carcasă din plastic gri închis și echipat cu un mâner standard roșu, comutatorul are trei poziții de comutare (+/- 45°), oferind opțiuni de control versatile. Dispozitivul poate fi montat printr-un orificiu de montare standard de 22,5 mm, fiind compatibil cu majoritatea panourilor de control industriale. Configurația sa de contact este 1NO + 1NC (un contact normal deschis și unul normal închis), care funcționează pe principiul întreruperii lente, fiind ideal pentru diverse sarcini de control și semnalizare. Terminalele cu șurub pot fi utilizate pentru conectarea cablurilor cu o secțiune transversală de până la 2 x 1,5 mm² cu presetupe sau de cel puțin 1 x 0,22 mm² fără presetupe, în conformitate cu standardul IEC 60947-1. Ca parte a seriei Harmony XB5, XB5AK134M5 are caracteristici tehnice remarcabile. Durata de viață mecanică a dispozitivului este de 500.000 de cicluri de comutare, în timp ce durata de viață electrică poate fi de până la 1.000.000 de cicluri de comutare, ceea ce demonstrează calitatea excelentă și fiabilitatea pe termen lung a produsului. Sursa de lumină LED încorporată are o durată de viață de 100.000 de ore la tensiune nominală și 25 °C. Consumul său de curent este de numai 14 mA, iar intervalul de tensiune de funcționare este de 195...264 V c.a., ceea ce asigură o gamă largă pentru o funcționare stabilă. Comutatorul selector XB5AK134M5 are caracteristici de protecție remarcabile. Clasele de protecție IP66, IP67, IP69 și IP69K asigură rezistența dispozitivului la praf, apă și chiar spălare cu presiune înaltă (7000000 Pa la 55 °C, de la o distanță de 0,1 m). Clasele NEMA 13 și NEMA 4X sunt o dovadă suplimentară a designului robust al produsului. Are o clasă de rezistență la impact de IK05 conform IEC 50102 și este foarte rezistent la vibrații (5 gn, f=2...500 Hz) și șocuri mecanice (până la 50 gn pentru 11 ms). Produsul este conform cu cerințele clasei de protecție tactilă II și cu numeroase standarde internaționale (IEC, CSA, UL, JIS) și deține certificările relevante (BV, UL, CSA, DNV, LROS). Domeniul larg de temperatură de funcționare (-40...70 °C) permite utilizarea comutatorului selector în condiții de mediu extreme, fie în depozite frigorifice, fie în medii industriale calde. Dispozitivul are performanțe bune și în ceea ce privește compatibilitatea electromagnetică: este rezistent la tranzienți rapizi (2 kV), câmpuri electromagnetice (10 V/m) și descărcări electrostatice (6 kV contact, 8 kV descărcare în aer). Toate aceste caracteristici fac comutatorul selector XB5AK134M5 Harmony o soluție ideală pentru sisteme de control, sisteme de automatizare și alte aplicații industriale în care fiabilitatea, durabilitatea și vizibilitatea sunt de o importanță capitală.

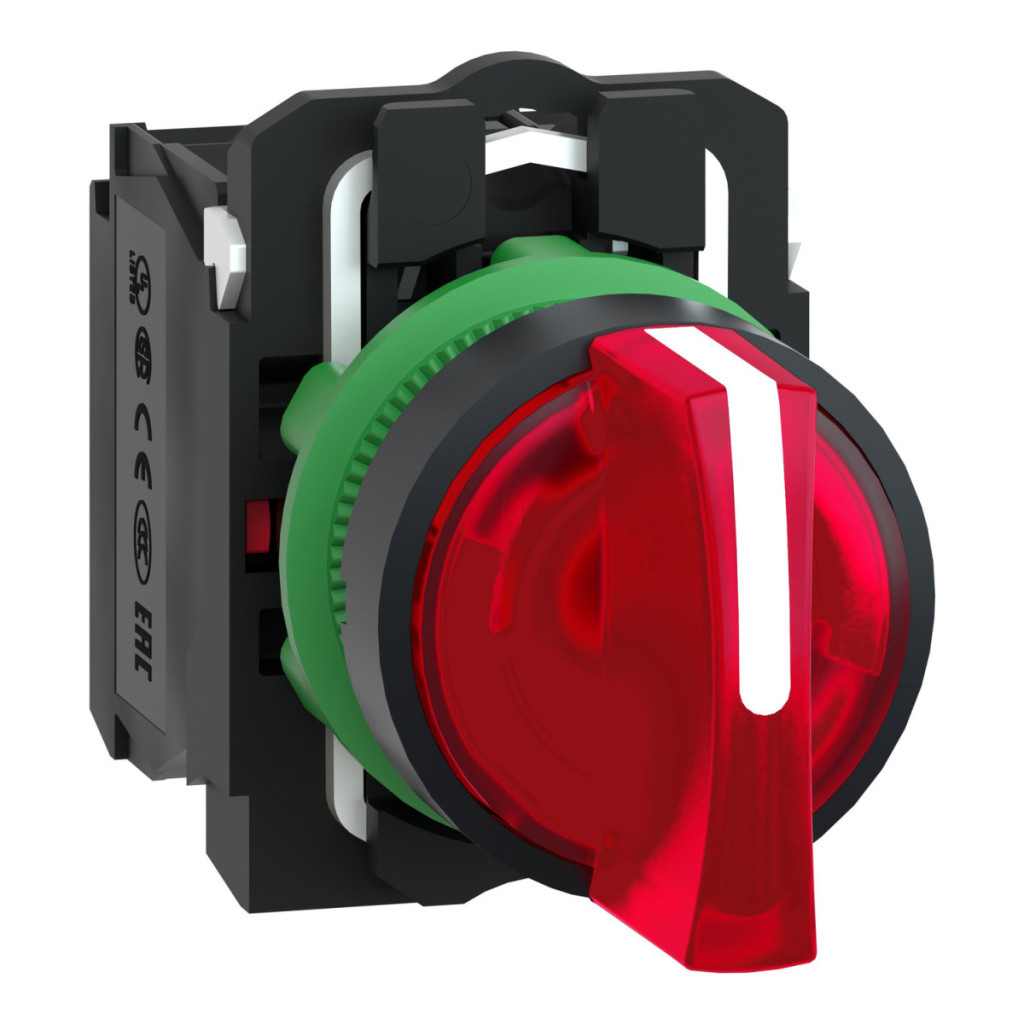

Schneider Electric Harmony XB5 - XB5AK134M5 - comutator selector complet din plastic cu iluminare LED, Ø22, 3 poziții, 230 VAC, 1NO+1NC, roșu date tehnice
Caracteristici principale
Familia de produse: Harmony XB5
Tipul produsului: Comutator selector iluminat
Denumirea scurtă a dispozitivului: XB5
Materialul cadrului: Plastic gri închis
Tip cap: Standard
Diametru de montare: 22,5 mm
Formă cap unitate indicator: Rotundă
Tipul actuatorului: Cu blocare
Profilul actuatorului: Mâner standard roșu
Informații privind poziția actuatorului: 3 poziții +/- 45°
Caracteristici electrice
Tip și compoziție contact: 1 NO + 1 NC
Funcționare contact: Întrerupere lentă
Conexiuni - blocuri terminale: Bornele cu șurub, capăt de cablu <= 2 x 1,5 mm² conform IEC 60947-1
= 1 x 0,22 mm² fără capăt de cablu conform IEC 60947-1
Suport bec: LED integrat
Tensiune nominală de alimentare: 230...240 V c.a. la 50/60 Hz
Limite de tensiune de alimentare: 195...264 V c.a.
Consum de curent: 14 mA
Durată de viață: 100.000 ore la tensiune nominală și 25 °C
Caracteristici mecanice
Înălțime: 42 mm
Lățime: 30 mm
Adâncime: 70 mm
Descrierea blocului terminal ISO n°1: (13-14)NO
(11-12)NC
Durată de viață mecanică: 500.000 de cicluri
Cuplu de strângere: 0,8...1,2 N·m conform IEC 60947-1
Protecție
Rezistență la spălare cu presiune înaltă: 7.000.000 Pa la 55 °C, distanță: 0,1 m
Deschidere pozitivă: Conform IEC 60947-5-1 Anexa K
Grad de protecție IP: IP66 conform IEC 60529
IP67 conform IEC 60529
IP69
IP69K
Clasa de protecție NEMA: NEMA 13
NEMA 4X
Clasa de protecție IK: IK05 conform IEC 50102
Condiții de mediu
Tratament de protecție: TH
Temperatura aerului ambiant pentru depozitare: -40...70 °C
Temperatura aerului ambiant pentru funcționare: -40...70 °C
Clasa de protecție împotriva șocurilor electrice: Clasa II conform IEC 60536
Standarde și certificări
Standarde: IEC 60947-5-4, IEC 60947-5-1, CSA C22.2 nr. 14, IEC 60947-1, JIS C8201-5-1, UL 508, JIS C8201-1
Certificări de produs: BV, UL, CSA, DNV, LROS (Lloyds register of shipping)
