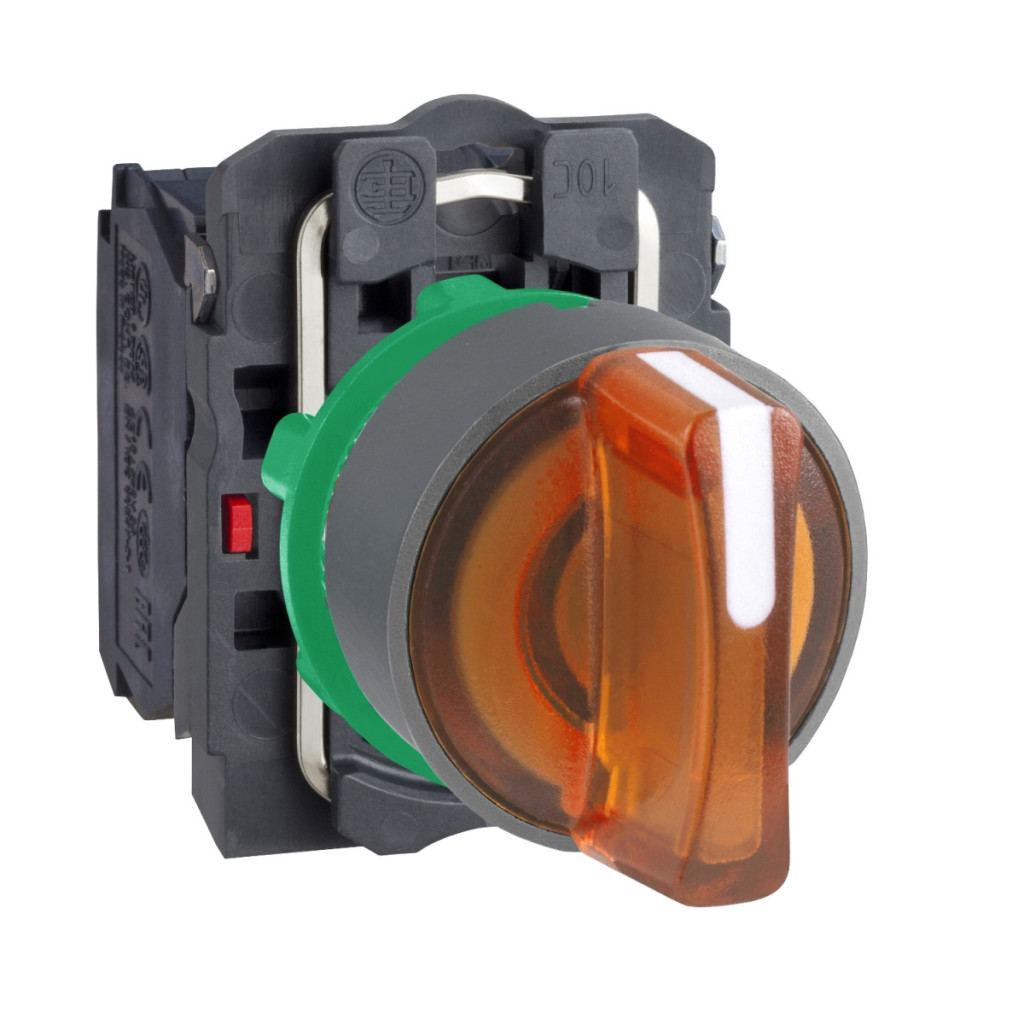

Schneider Electric Harmony XB5 - XB5AK135G5C0 - comutator selector complet din plastic, iluminat cu LED, Ø22, 3 poziții, 120 VAC, 1NO+1NC, portocaliu, inel gri

Lățime: 33 mm

Lungime: 52 mm

Înălțime: 86 mm

Comandă specială

Schneider Electric Harmony XB5 - XB5AK135G5C0 - comutator selector complet din plastic, iluminat cu LED, Ø22, 3 poziții, 120 VAC, 1NO+1NC, portocaliu, inel gri

Name: Schneider Electric Harmony XB5 - XB5AK135G5C0 - comutator selector complet din plastic, iluminat cu LED, Ø22, 3 poziții, 120 VAC, 1NO+1NC, portocaliu, inel gri
Brand: Schneider Electric Zrt.
SKU: 3606489758790
Price: 142.39 RON
Availability: InStock

142,39 RON

Comandă specială

Produsul poate fi achiziționat la comandă specială exclusiv de către persoane juridice cu cod fiscal. Dacă dorești să achiziționezi produsul pentru compania pe care o reprezinți la un preț și mai avantajos, click aici!

👀Click la produse asemănătoare!

Schneider Electric

Schneider Electric Armonie XB5

Comutatorul selector iluminat XB5AK135G5C0 din gama Harmony XB5 de la Schneider Electric este un element de control profesional de înaltă calitate, care oferă o soluție excelentă pentru diverse aplicații industriale și sisteme de control. Produsul are un cadru din plastic gri și un mâner portocaliu, care nu numai că oferă un aspect estetic, dar ajută și la feedback-ul vizual. Cu un diametru standard de montare de 22 mm, poate fi instalat cu ușurință în majoritatea panourilor industriale de comutare. Acest comutator selector iluminat are trei poziții, care pot fi schimbate prin rotirea mânerului cu +/- 45°. Designul fix asigură că comutatorul rămâne în poziția selectată după reglare. Comutatorul are o configurație de contact 1NO + 1NC, care oferă suficientă flexibilitate la proiectarea circuitelor de control. Iluminarea LED universală încorporată funcționează la 110...120 V c.a. la o frecvență de 50/60 Hz și oferă un semnal constant, care ajută la identificarea rapidă a stării de funcționare. Produsul are o serie de parametri tehnici excelenți care asigură o durată lungă de viață și o funcționare fiabilă. Cele 500.000 de cicluri de comutare mecanică și funcționarea cu contact lent garantează durabilitatea chiar și în cazul comutărilor frecvente. Datorită terminalelor cu șurub, poate fi utilizat cu o varietate de dimensiuni de cabluri: <= 2 x 1,5 mm² cu capete de cablu conform IEC 60947-1 sau >= 1 x 0,22 mm² fără capete de cablu. Gradele de protecție IP66 și IP67 oferă o protecție excelentă împotriva prafului și a apei, permițând utilizarea comutatorului chiar și în medii curățate cu echipamente de spălare (presiune de până la 7000000 Pa la 55 °C, de la o distanță de 0,1 m). Deschiderea pozitivă în conformitate cu IEC 60947-5-1 Anexa K oferă o caracteristică suplimentară de siguranță pentru dispozitiv. Comutatorul selector Schneider Electric XB5AK135G5C0 poate fi utilizat într-o gamă largă de aplicații industriale, inclusiv controlul mașinilor, linii de producție, panouri de control și orice locație în care este necesar un comutator fiabil cu feedback vizual. Dispozitivul oferă un curent termic convențional în aer liber de 10 A în conformitate cu IEC 60947-5-1 și funcționează în mod fiabil în diverse categorii de sarcină standard (AC-15, DC-13). Comutatorul are o tensiune de izolare de 600 V (la gradul de poluare 3) conform IEC 60947-1 și o tensiune de impuls de 6 kV. Dispozitivul poate fi utilizat într-un interval larg de temperaturi (-40...+70 °C), ceea ce îl face potrivit pentru funcționarea în condiții de mediu extreme. Conform IEC 60536, produsul aparține clasei II de protecție la atingere, sporind și mai mult siguranța utilizării sale.

Schneider Electric Harmony XB5 - XB5AK135G5C0 - comutator selector complet din plastic, iluminat cu LED, Ø22, 3 poziții, 120 VAC, 1NO+1NC, portocaliu, inel gri Date tehnice

Caracteristici principale

Familia de produse: Harmony XB5

Tipul produsului: Comutator selector iluminat

Denumirea scurtă a dispozitivului: XB5

Material inel frontal: plastic gri

Tip cap: standard

Diametru de montare: 22,5 mm

Formă cap indicator: Rotundă

Tip de funcționare: Fixă

Profil de funcționare: Mâner standard portocaliu

Informații privind poziția de funcționare: 3 poziții +/- 45°

Tipul și compoziția contactului: 1 NO + 1 NC

Funcționarea contactului: Întrerupere lentă Conexiuni - terminale: Terminale cu șurub, capăt de cablu <= 2 x 1,5 mm² conform IEC 60947-1 Terminale cu șurub, >= 1 x 0,22 mm² fără capăt de cablu conform IEC 60947-1

Soclu bec: LED integrat

Tensiune nominală de alimentare: 110...120 V c.a. la 50/60 Hz Informații suplimentare Înălțime: 42 mm Lățime: 30 mm Adâncime: 70 mm Descrierea terminalelor ISO n°1: (11-12)NC

(13-14)NO

Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m

Utilizarea contactelor: Contacte standard

Deschidere pozitivă: În conformitate cu anexa K la IEC 60947-5-1 Cuplu de funcționare: 0,14 N.m NO pentru schimbarea stării electrice Durată de viață mecanică: 500.000 de cicluri Cuplu de strângere: 0,8...1,2 N.m conform IEC 60947-1

Forma capului șurubului: Compatibil cu cap cruciform nr. 1 Compatibil cu șurubelnița Phillips nr. 1. Compatibil cu șurubelnița Pozidriv nr. 1. Compatibil cu șurubelnița plată Ø 4 mm. Compatibil cu șurubelnița plată Ø 5,5 mm. Material contact: Aliaj de argint (Ag/Ni)

Protecție la scurtcircuit: Siguranță de tip gG de 10 A conform IEC 60947-5-1

Curent termic convențional în aer liber: 10 A conform IEC 60947-5-1

Tensiune nominală de izolație: 600 V (grad de poluare 3) conform IEC 60947-1

Tensiune nominală de impuls: 6 kV conform IEC 60947-1

Parametri electrici

Curent nominal de funcționare: 3 A la 240 V, AC-15, A600 conform IEC 60947-5-1

6 A la 120 V, AC-15, A600 conform IEC 60947-5-1

0,1 A la 600 V, DC-13, Q600 conform IEC 60947-5-1

0,27 A la 250 V, DC-13, Q600 conform IEC 60947-5-1

0,55 A la 125 V, DC-13, Q600 conform IEC 60947-5-1

1,2 A la 600 V, AC-15, A600 conform IEC 60947-5-1

Durată de viață electrică: 1.000.000 de cicluri în diverse condiții de încărcare

Tip semnal: Continuu

Sursă de lumină: LED universal

Limite tensiune de alimentare: 100...132 V c.a.

Consum de curent: 14 mA

Durată de viață: 100.000 ore la tensiune nominală și 25 °C

Caracteristici de mediu

Tratament de protecție: TH

Temperatura ambiantă în timpul depozitării: -40...70 °C

Temperatura ambiantă în timpul funcționării: -40...70 °C

Clasa de protecție la atingere: Clasa II conform IEC 60536

Grad de protecție IP: IP66 conform IEC 60529

IP67 conform IEC 60529

Grad de protecție NEMA: NEMA 13 NEMA 4X Clasa de protecție IK: IK05 conform IEC 50102 Standarde și certificări Standarde: CSA C22.2 Nr. 14 IEC 60947-5-1p>

JIS C8201-5-1

UL 508

IEC 60947-1

IEC 60947-5-4

JIS C8201-1

Certificări de produs: BV

CSA

DNV

LROS (Lloyds register of shipping)

Date

Lățime

33 mm

Lungime

52 mm

Înălțime

86 mm

EAN prezentat

3606489758790

Numele producătorului

Schneider Electric Zrt.

Adresa producătorului

1133 Budapest, Váci út 96-98.

Informații de contact ale producătorului

hu-schneider@schneider-electric.com

Gyártó/Márka

Schneider Electric

Greutate

52 g/bucată

Numar articol

3606489758790
