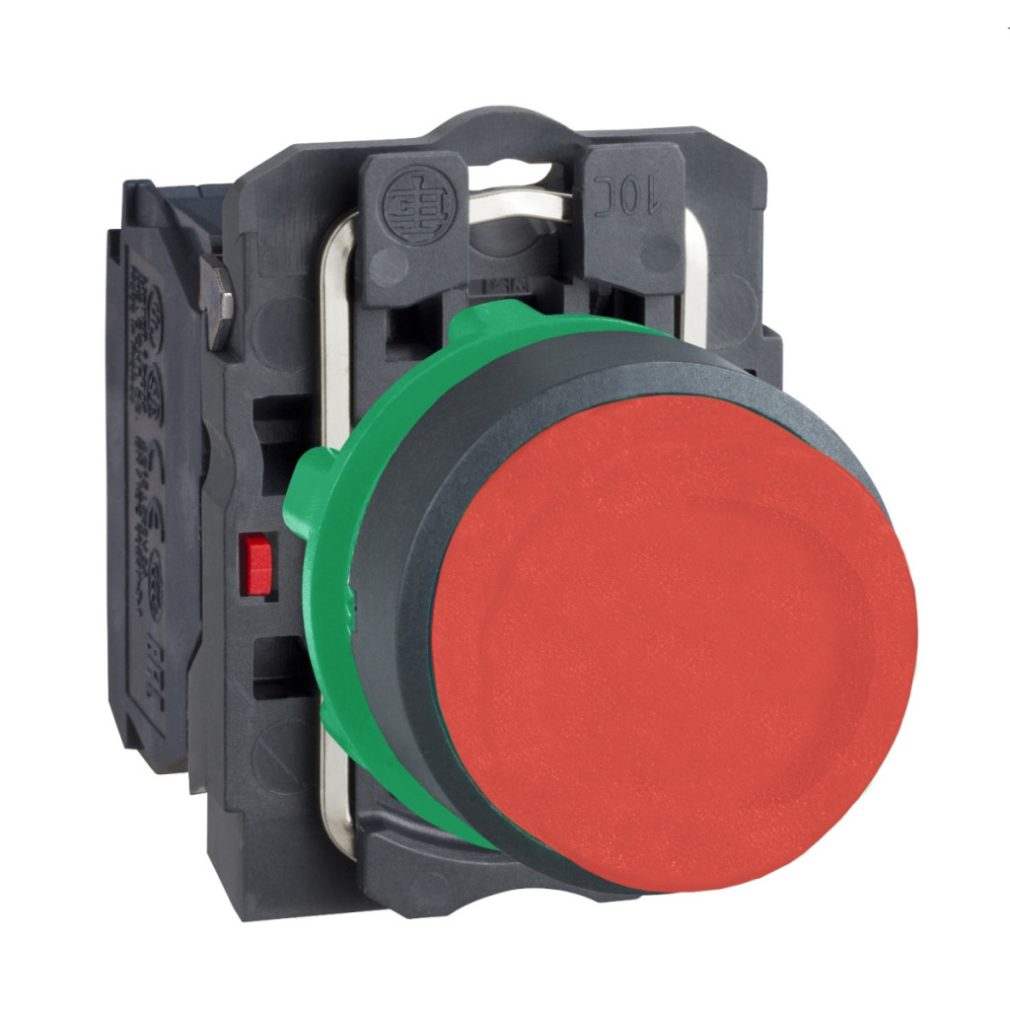

Butonul XB5AL42 din gama Harmony XB5 de la Schneider Electric este un comutator de calitate profesională conceput pentru uz industrial, ideal pentru o varietate de sarcini de control. Acest buton roșu cu cap proeminent are un diametru standard de instalare de 22 mm, fiind compatibil cu majoritatea sistemelor industriale și tablourilor de distribuție. Carcasa din plastic a produsului este special concepută pentru medii industriale - este fabricată din plastic tehnic de culoare gri închis, care are o rezistență mecanică și chimică excelentă. Capul butonului este roșu, proeminent și nemarcat, ceea ce îl face foarte vizibil pe panoul de control. Funcționarea este cu revenire prin arc, asigurând că butonul revine întotdeauna la poziția inițială după eliberarea presiunii. Comutatorul are 1 contact NC (normal închis), care poate fi utilizat într-o gamă largă de aplicații de control și siguranță. Butonul Harmony XB5AL42 este extrem de durabil, dovadă fiind impresionantele sale 10 milioane de cicluri de funcționare mecanică. Dispozitivul are clase de protecție IP66, IP67, IP69 și IP69K, ceea ce înseamnă că este complet rezistent la praf și protejat împotriva jeturilor puternice de apă, imersiei temporare în apă și spălării cu presiune înaltă. La acestea se adaugă rezistența la impact mecanic cu clasă IK03. Produsul poate fi utilizat într-un interval de temperatură de funcționare de la -40 °C la +70 °C, asigurând o funcționare fiabilă chiar și în condiții de mediu extreme. Butonul își păstrează funcționalitatea chiar și atunci când este spălat la o presiune de 7000000 Pa la o temperatură de 55 °C, aplicată de la o distanță de 0,1 m. Conexiunea se realizează cu borne cu șurub, care permit conectarea firelor cu o secțiune maximă de 2 x 1,5 mm² cu manșoane pentru capete de fire sau 1 x 0,22...2 x 2,5 mm² fără manșoane pentru capete de fire, în conformitate cu standardul IEC 60947-1. Designul capului șurubului este compatibil cu mai multe tipuri de șurubelnițe: poate fi utilizat cu șurubelnițe Phillips (dimensiunea 1, Pozidriv dimensiunea 1) și șurubelnițe plate (4 mm și 5,5 mm). Produsul are contacte din aliaj de argint (Ag/Ni), care asigură proprietăți electrice excelente și o durată lungă de viață. Parametrii electrici ai butonului Harmony XB5AL42 îndeplinesc toate cerințele utilizării profesionale: curent termic nominal convențional de 10 A, tensiune de izolație de 600 V (la gradul de poluare 3) și rezistență la tensiune de impuls de 6 kV. Capacitatea de sarcină este de 3 A la 240 V în categoria AC-15 și de 6 A la 120 V, în timp ce în categoria DC-13 este de 0,1 A la 600 V, 0,27 A la 250 V și 0,55 A la 125 V. Produsul dispune, de asemenea, de deschidere pozitivă în conformitate cu anexa K a standardului IEC 60947-5-1, ceea ce este deosebit de important pentru aplicațiile de siguranță. Dispozitivul este conform cu numeroase standarde și certificări internaționale, printre care: IEC 60947-1, IEC 60947-5-1, UL 508, CSA C22.2 nr. 14, și are, de asemenea, certificări DNV, CSA, UL, LROS și BV.
Schneider Electric Harmony XB5 - XB5AL42 - buton complet din plastic, Ø22, proeminent, retur, 1NC, roșu date tehnice
Caracteristici principale
Familia de produse: Harmony XB5
Tipul produsului: Buton
Denumire scurtă: XB5
Materialul capului de control: Plastic, plastic gri închis
Tip cap: Standard
Material inel de fixare: Plastic
Diametru de instalare: 22,5 mm
Formă cap unitate de semnalizare: Rotundă
Tip acționare: Revenire cu arc
Profil acționare: Roșu, proeminent, nemarcat
Tip și compoziție contact: 1 NC
Funcționare contact: Deschidere lentă
Conexiune
Terminale: Terminale cu șurub, ≤ 2 x 1,5 mm² cu manșoane pentru capete de cablu conform IEC 60947-1
Terminale cu șurub, 1 x 0,22...2 x 2,5 mm² fără manșoane conform IEC 60947-1
Formă cap șurub: În formă de cruce, compatibil cu șurubelnița Philips 1
În formă de cruce, compatibil cu șurubelnița Pozidriv 1
Cu fantă, compatibilă cu șurubelniță plată cu diametrul de 4 mm
Cu fantă, compatibilă cu șurubelniță plată cu diametrul de 5,5 mm
Informații suplimentare
Înălțime: 42 mm
Lățime: 30 mm
Adâncime: 57 mm
Descrierea terminalului ISO n°1: (21-22)NC
Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
Utilizarea contactelor: Contacte standard
Deschidere pozitivă: În conformitate cu IEC 60947-5-1 Anexa K
Caracteristici mecanice și electrice
Cursă de funcționare: 1,5 mm (schimbare de stare electrică NC)
4,3 mm (cursă completă)
Forță de acționare: 3,5 N Schimbare de stare electrică NC
Durată de viață mecanică: 10.000.000 de cicluri
Cuplu de strângere: 0,8...1,2 N.m conform IEC 60947-1
Material contact: Aliaj de argint (Ag/Ni)
Protecție la scurtcircuit: Siguranță de tip gG de 10 A conform IEC 60947-5-1
Curent termic [Ith] cu flux de aer liber convențional: 10 A conform IEC 60947-5-1
Date electrice
Tensiune nominală de izolare [Ui]: 600 V (grad de poluare 3) conform IEC 60947-1
Tensiune nominală de impuls [Uimp]: 6 kV conform IEC 60947-1
Curent nominal de funcționare [Ie]: 3 A la 240 V, AC-15, A600 conform IEC 60947-5-1
6 A la 120 V, AC-15, A600 conform IEC 60947-5-1
0,1 A la 600 V, DC-13, Q600 conform IEC 60947-5-1
0,27 A la 250 V, DC-13, Q600 conform IEC 60947-5-1
0,55 A la 125 V, DC-13, Q600 conform IEC 60947-5-1
1,2 A la 600 V, AC-15, A600 conform IEC 60947-5-1
Caracteristici de protecție
Grad de protecție IP: IP66 conform IEC 60529
IP67
IP69
IP69K
Grad de protecție NEMA: NEMA 13
NEMA 4X
Grad de protecție IK: IK03 conform IEC 50102
Caracteristici de mediu
Tratament de protecție: TH
Temperatura ambiantă în timpul depozitării: -40...70 °C
Temperatura ambiantă în timpul funcționării: -40...70 °C
Categorie de supratensiune: Clasa II conform IEC 60536
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) cu accelerație semisinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) pentru accelerație semisinusoidală conform IEC 60068-2-27
Certificate și conformitate
Certificate de produs: DNV
CSA
UL listat
LROS (Lloyds register of shipping)
BV
Standarde: IEC 60947-1
IEC 60947-5-4
UL 508
JIS C8201-5-1
CSA C22.2 Nr. 14
IEC 60947-5-1
JIS C8201-1
