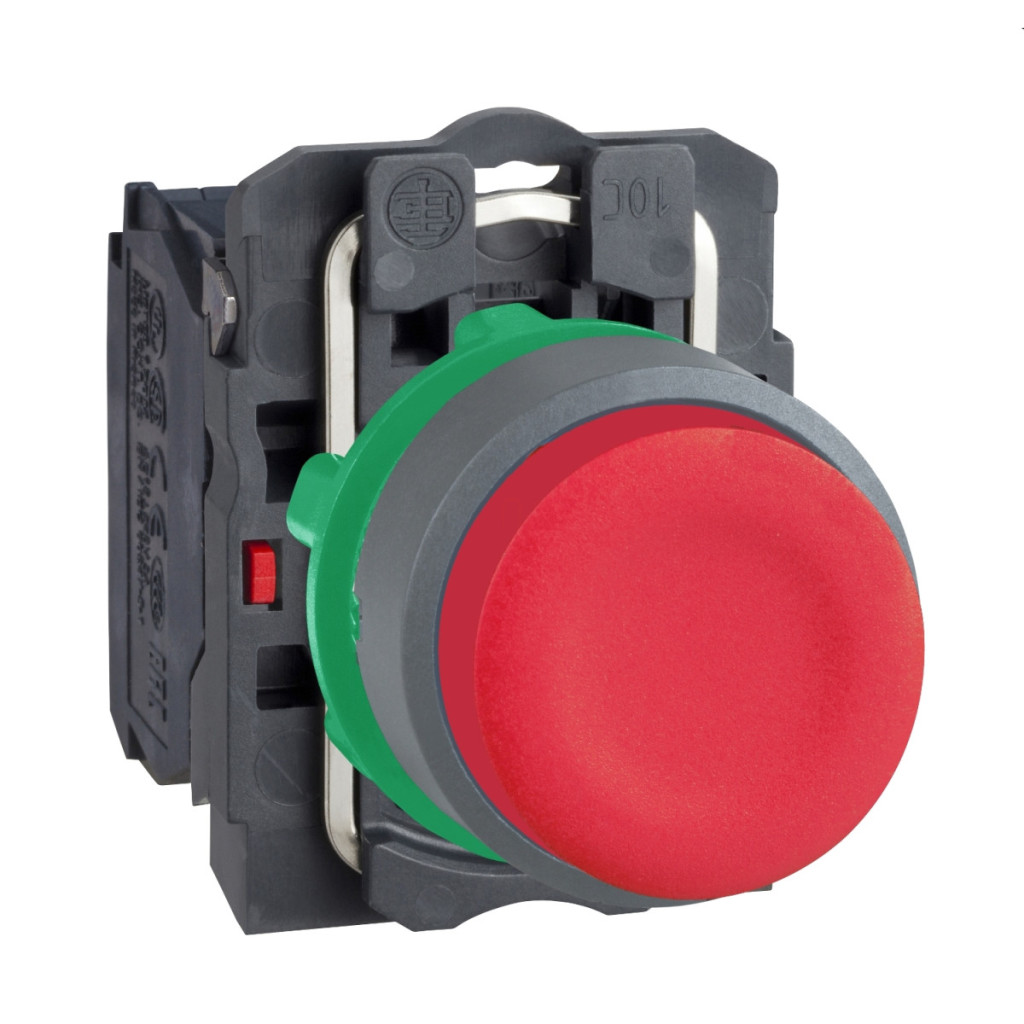

Schneider Electric Harmony XB5 - XB5AL42C0 - buton complet din plastic, Ø22, proeminent, cu retur, 1NC, roșu, inel gri

Lățime: 33 mm

Lungime: 52 mm

Înălțime: 86 mm

Comandă specială

Schneider Electric Harmony XB5 - XB5AL42C0 - buton complet din plastic, Ø22, proeminent, cu retur, 1NC, roșu, inel gri

Name: Schneider Electric Harmony XB5 - XB5AL42C0 - buton complet din plastic, Ø22, proeminent, cu retur, 1NC, roșu, inel gri
Brand: Schneider Electric Zrt.
SKU: 3606489758837
Price: 41.23 RON
Availability: InStock

41,23 RON

Comandă specială

Produsul poate fi achiziționat la comandă specială exclusiv de către persoane juridice cu cod fiscal. Dacă dorești să achiziționezi produsul pentru compania pe care o reprezinți la un preț și mai avantajos, click aici!

👀Click la produse asemănătoare!

Schneider Electric

Schneider Electric Armonie XB5

Butonul Schneider Electric Harmony XB5 seria XB5AL42C0 este un dispozitiv de control electromecanic de înaltă calitate, de nivel industrial, care asigură o funcționare fiabilă într-o gamă largă de aplicații. Acest buton roșu, proeminent, are un inel din plastic gri și este alegerea perfectă pentru controlul mașinilor și echipamentelor în care sunt necesare diferențierea vizuală și funcția de comutare fiabilă. Produsul poate fi montat într-o gaură standard de Ø22,5 mm, care este una dintre cele mai comune dimensiuni în aplicațiile industriale. Butonul cu actuator cu revenire prin arc are un contact normal închis (NC) cu caracteristici de funcționare cu întrerupere lentă. Elementul de comutare poate fi acționat la un flux de căldură convențional în aer liber de 10 A, are o tensiune nominală de izolare de 600 V și o tensiune nominală de impuls de 6 kV, în conformitate cu IEC 60947-1. Contactele sunt fabricate dintr-un aliaj de argint de înaltă calitate (Ag/Ni), care garantează o durată lungă de viață și un contact fiabil. Butonul Harmony XB5AL42C0 este extrem de ușor și rapid de instalat. Cu borne cu șurub, cablurile cu o secțiune transversală de până la 2 x 1,5 mm² pot fi conectate cu cleme de cablu în conformitate cu IEC 60947-1, sau cabluri cu o secțiune transversală de 1 x 0,22...2 x 2,5 mm² fără cleme de cablu. Capul produsului este roșu, proeminent și nemarcat, în timp ce inelul de fixare este din plastic. Butonul are o înălțime de 42 mm, o lățime de 30 mm și o adâncime de 57 mm, asigurând o utilizare robustă și durabilă, în ciuda designului său compact. Cursa de acționare a dispozitivului este de 1,5 mm până la schimbarea stării electrice (NC), în timp ce cursa totală este de 4,3 mm. Forța necesară pentru acționare este de 3,5 N. Produsul are parametri tehnici remarcabili. Durata sa de viață mecanică este de 10 milioane de cicluri de funcționare, ceea ce garantează o utilizare extrem de îndelungată chiar și în medii industriale. Durata de viață electrică este de 1 milion de operații de comutare în categoria AC-15, la 2A 230V, mai puțin de 3600 de operații de comutare/oră la frecvența de funcționare, cu un factor de încărcare de 0,5, conform IEC 60947-5-1 Anexa C. Butonul este clasificat IP66 și IP67 conform IEC 60529 și are, de asemenea, clasificări NEMA 13 și NEMA 4X, ceea ce îl face ideal pentru medii în care este necesară protecția împotriva prafului și umezelii. Rezistența sa la impact este IK03 conform IEC 50102. Produsul poate rezista la spălare cu presiune înaltă de până la 7000000 Pa la 55 °C de la o distanță de 0,1 m. Rezistența sa la vibrații este de 5 gn (f = 2...500 Hz) conform IEC 60068-2-6 și 2 mm vârf la vârf (f = 2...10 Hz). Rezistența sa la impact este de 30 gn (durată = 18 ms) pentru accelerație semisinusoidală, 50 gn (durată = 11 ms) pentru accelerație semisinusoidală și 25 gn (durată = 6 ms) pentru 1000 de impacturi pe fiecare axă conform IEC 60068-2-27. Aceste caracteristici asigură funcționarea fiabilă a butonului Schneider Electric XB5AL42C0 chiar și în cele mai extreme condiții industriale.

Schneider Electric Harmony XB5 - Date tehnice XB5AL42C0

Caracteristici produs

Familia de produse: Harmony XB5

Tipul produsului: Buton apăsat

Denumirea scurtă a dispozitivului: XB5

Materialul inelului: Plastic, acoperire gri

Tipul capului: Standard

Material inel de fixare: Plastic

Diametru de montare: 22,5 mm

Cantitate minimă de comandă: 1

Formă cap unitate de semnalizare: Rotundă

Tipul actuatorului: Revenire cu arc

Profilul actuatorului: Roșu, proeminent, nemarcat

Tipul și compoziția contactului: 1 NC

Funcționarea contactului: Întrerupere lentă

Conexiuni - terminale: Terminal cu șurub, capăt de cablu <= 2 x 1,5 mm² conform IEC 60947-1

Terminal cu șurub, 1 x 0,22...2 x 2,5 mm² fără papuci de cablu conform IEC 60947-1

Dimensiuni

Înălțime: 42 mm

Lățime: 30 mm

Adâncime: 57 mm

Descrierea terminalului ISO n°1: (21-22)NC

Caracteristici tehnice

Rezistență la spălare cu presiune înaltă: 7.000.000 Pa la 55 °C, distanță: 0,1 m

Utilizarea contactelor: Contacte standard

Deschidere pozitivă: Conform cu IEC 60947-5-1 Anexa K

Cursă de funcționare: 1,5 mm (schimbare stare electrică NC) 4,3 mm (cursă completă) Forță de acționare: 3,5 N la schimbare stare electrică NC Durată de viață mecanică: 10.000.000 de cicluri Cuplu de tragere: 0,8–1,2 N.m conform IEC 60947-5-1 10.000.000 de cicluri

Cuplu de strângere: 0,8…1,2 N.m conform IEC 60947-1

Forma capului șurubului: Cruciformă, compatibilă cu șurubelnița Philips 1

Cruciformă, compatibilă cu șurubelnița Pozidriv 1

Cu fantă, compatibilă cu șurubelnița plată Ø 4 mm

Cu fantă, compatibil cu șurubelniță plată Ø 5,5 mm

Material contact: Aliaj de argint (Ag/Ni)

Protecție la scurtcircuit: Siguranță tip gG de 10 A conform IEC 60947-5-1

[Ith] curent termic convențional în aer liber: 10 A conform IEC 60947-5-1

[Ui] tensiune nominală de izolație: 600 V (grad de poluare 3) conform IEC 60947-1

[Uimp] tensiune nominală de impuls rezistentă: 6 kV conform IEC 60947-1

[Ie] curent nominal de funcționare: 3 A la 240 V, AC-15, A600 conform IEC 60947-5-1

6 A la 120 V, AC-15, A600 conform IEC 60947-5-1

0,1 A la 600 V, DC-13, Q600 conform IEC 60947-5-1

0,27 A la 250 V, DC-13, Q600 conform IEC 60947-5-1

0,55 A la 125 V, DC-13, Q600 conform IEC 60947-5-1

1,2 A la 600 V, AC-15, A600 conform IEC 60947-5-1

Durată de viață electrică: 1.000.000 de cicluri AC-15, 2 A la 230 V, frecvență de funcționare <3600 cicluri/oră, factor de încărcare: 0,5 conform IEC 60947-5-1: Anexa C

1.000.000 de cicluri AC-15, 3 A la 120 V, frecvență de funcționare <3600 cicluri/oră, factor de încărcare: 0,5 conform IEC 60947-5-1: Anexa C

1.000.000 cicluri AC-15, 4 A la 24 V, frecvență de funcționare <3600 cicluri/oră, factor de încărcare: 0,5 conform IEC 60947-5-1: Anexa C

1.000.000 cicluri DC-13, 0,2 A la 110 V, frecvență de funcționare <3600 cicluri/oră, factor de încărcare: 0,5 conform IEC 60947-5-1: Anexa C

1.000.000 cicluri DC-13, 0,5 A la 24 V, frecvență de funcționare <3600 cicluri/oră, factor de încărcare: 0,5 conform IEC 60947-5-1: Anexa C

Fiabilitate electrică: Λ < 10exp(-6) la 5 V și 1 mA într-un mediu curat conform IEC 60947-5-4

Λ < 10exp(-8) La 17 V și 5 mA într-un mediu curat conform IEC 60947-5-4

Caracteristici de mediu

Grad de protecție: TH

Temperatura aerului ambiant în timpul depozitării: -40…70 °C

Temperatura aerului ambiant în timpul funcționării: -40…70 °C

Categorie de supratensiune: Clasa II conform IEC 60536

Grad de protecție IP: IP66 conform IEC 60529

IP67

Clasa de protecție NEMA: NEMA 13

NEMA 4X

Rezistență la impact IK: IK03 conform IEC 50102

Standarde: IEC 60947-1

IEC 60947-5-4

UL 508

JIS C8201-5-1

CSA C22.2 Nr. 14

IEC 60947-5-1

JIS C8201-1

Certificări de produs: DNV

CSA

UL listat

LROS (Lloyds register of shipping)

Rezistență la vibrații: 5 gn (f= 2…500 Hz) conform IEC 60068-2-6

2 mm vârf la vârf (f= 2…10 Hz) conform IEC 60068-2-6

Rezistență la șocuri: 30 gn (durată = 18 ms) pentru accelerație semisinusoidală conform IEC 60068-2-27

50 gn (durată = 11 ms) pentru accelerație semisinusoidală conform IEC 60068-2-27

25 gn (durată = 6 ms) 1000 de impacturi pe fiecare axă conform IEC 60068-2-27

Date

Lățime

33 mm

Lungime

52 mm

Înălțime

86 mm

EAN prezentat

3606489758837

Numele producătorului

Schneider Electric Zrt.

Adresa producătorului

1133 Budapest, Váci út 96-98.

Informații de contact ale producătorului

hu-schneider@schneider-electric.com

Gyártó/Márka

Schneider Electric

Greutate

36 g/bucată
