Gama de produse Schneider Electric Harmony XB5 Butonul din plastic XB5AP21 este o alegere excelentă pentru aplicații industriale în care este necesar un element de comutare fiabil și durabil. Acest buton complet cu diametrul de 22 mm, de culoare neagră, are un design deosebit de robust, fiind potrivit pentru utilizarea în cele mai exigente medii industriale. Modelul XB5AP21 are o carcasă din plastic de culoare gri închis, funcționare cu revenire prin arc și un capac transparent. Butonul nu are marcaje, ceea ce permite etichetarea personalizată. Produsul este echipat cu 1 contact NO (normal deschis) din aliaj de argint (Ag/Ni) cu funcționare cu rupere lentă. Contactele sunt conectate cu borne cu șurub, care sunt potrivite pentru fire cu o secțiune maximă de 2 x 1,5 mm² cu capete de cablu sau pentru fire cu o secțiune de 1 x 0,22...2 x 2,5 mm² fără capete de cablu. Butonul oferă performanțe electrice și mecanice extrem de fiabile. Durata de viață mecanică este excepțional de mare, de 10 milioane de cicluri de comutare. Durata de viață electrică ajunge la 1 milion de cicluri de comutare, chiar și în condiții de sarcini variabile. Produsul poate fi utilizat cu un curent nominal de 3 A la o sarcină de 240 V CA-15 sau 6 A la o sarcină de 120 V CA-15. În aplicații de curent continuu, poate fi utilizat la o sarcină de 0,1 A (600 V), 0,27 A (250 V) sau 0,55 A (125 V) DC-13. Forța necesară pentru funcționare este de 3,8 N, deplasarea necesară pentru schimbarea stării electrice este de 2,6 mm, iar deplasarea totală este de 4,3 mm. Butonul are clase de protecție IP66 și IP67 și respectă, de asemenea, cerințele NEMA 13 și NEMA 4X, oferind o protecție excelentă împotriva prafului și a apei. Produsul este, de asemenea, foarte rezistent la spălarea cu presiune înaltă, rezistând la presiuni de până la 7.000.000 Pa la 55 °C de la o distanță de 0,1 metri. Butonul Schneider Electric XB5AP21 poate fi utilizat într-un interval de temperatură extrem de larg (-40...+70 °C), fiind astfel potrivit pentru instalarea în condiții de mediu extreme. Produsul este conform cu cele mai importante standarde internaționale, precum IEC 60947-1, IEC 60947-5-1, IEC 60947-5-4, UL 508, CSA C22.2 Nr. 14, JIS C8201-1 și JIS C8201-5-1. Butonul are numeroase certificări, inclusiv DNV, CSA, UL, LROS (Lloyds Register of Shipping) și BV. Diametrul de montare este de 22,5 mm, iar dimensiunea recomandată a decupajului pe panou este de 22,5 mm (cu o toleranță de 22,3 +0,4 mm). Produsul are o înălțime de 42 mm, o lățime de 30 mm și o adâncime de 61 mm.

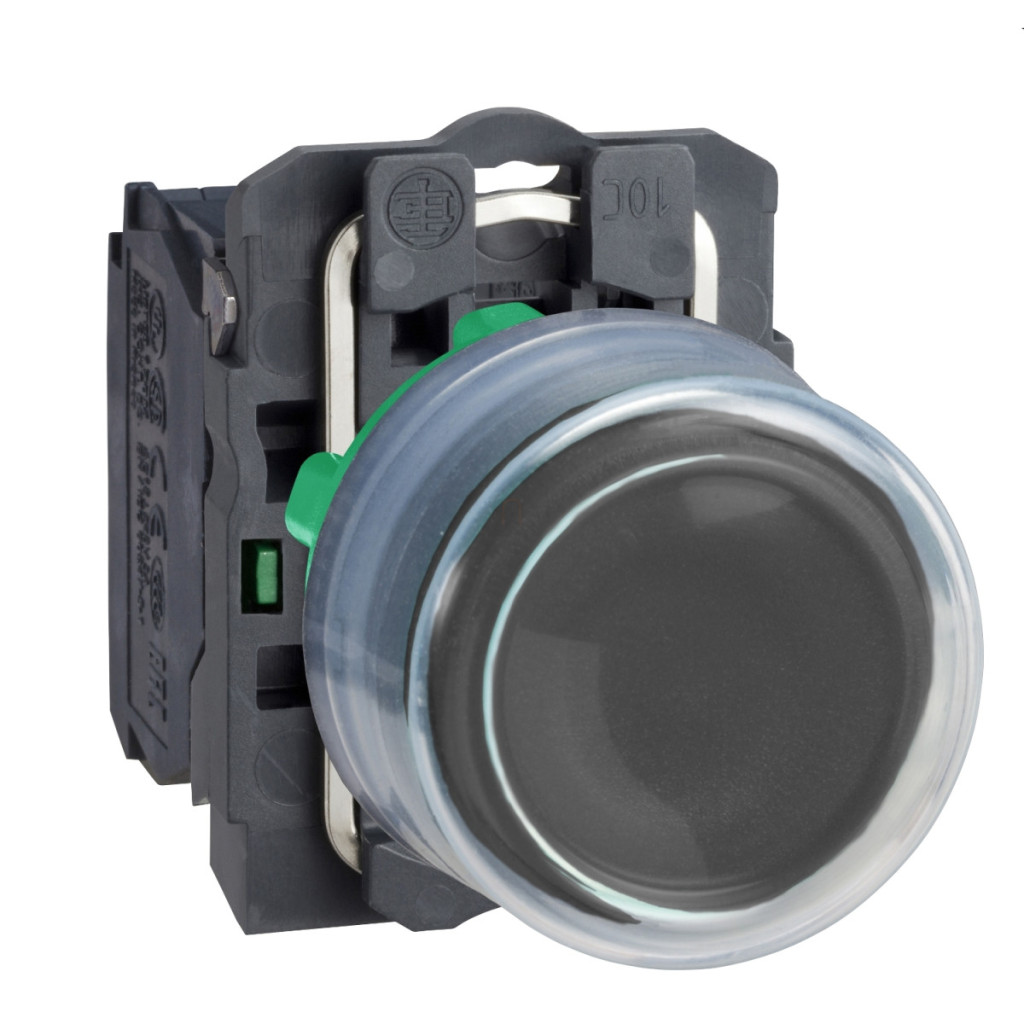

Schneider Electric Harmony XB5 - XB5AP21 - buton complet din plastic, Ø22, capac din cauciuc, proeminent, retur, 1NO, negru date tehnice
Date generale
Familia de produse: Harmony XB5
Tipul produsului: Buton
Denumirea scurtă a produsului: XB5
Compatibilitate: Nu este compatibil cu suporturile pentru semne
Material capac: Plastic, gri închis
Tip cap: Standard
Material inel de fixare: Plastic
Diametru de montare: 22,5 mm
Caracteristici de funcționare
Forma capului unității de semnalizare: Rotundă
Tip acționare: Revenire cu arc
Profil acționare: Negru, proeminent, nemarcat
Informații suplimentare despre acționare: Capac de protecție transparent
Tipul și compoziția contactului: 1 NO
Funcționarea contactului: Întrerupere lentă
Conectori: Terminale cu șurub, ≤ 2 x 1,5 mm² capăt de cablu conform IEC 60947-1
Terminale cu șurub: 1 x 0,22...2 x 2,5 mm² fără papuci de cablu conform IEC 60947-1
Dimensiuni
Înălțime: 42 mm
Lățime: 30 mm
Adâncime: 61 mm
Descrierea terminalelor conform ISO: (13-14)NO
Caracteristici de performanță
Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
Utilizarea contactelor: Contacte standard
Deschidere pozitivă: Niciuna
Cursă de acționare: 2,6 mm (schimbare de stare electrică NO)
Cursă totală: 4,3 mm
Forță de acționare: 3,8 N NO schimbare electrică de stare
Durată de viață mecanică: 10.000.000 de cicluri
Caracteristici electrice
Cuplu de strângere: 0,8...1,2 N·m conform IEC 60947-1
Tip cap șurub: Phillips (Philips nr. 1, Pozidriv nr. 1), cu fantă (pentru șurubelnițe plate de 4 mm și 5,5 mm)
Material contact: Aliaj de argint (Ag/Ni)
Protecție la scurtcircuit: Siguranță de tip gG de 10 A conform IEC 60947-5-1
Curent termic convențional în aer liber: 10 A conform IEC 60947-5-1
Tensiune nominală de izolație: 600 V (grad de poluare 3) conform IEC 60947-1
Tensiune nominală de impuls: 6 kV conform IEC 60947-1
Curent nominal de funcționare: 3 A la 240 V, AC-15, A600 conform IEC 60947-5-1
6 A la 120 V, AC-15, A600 conform IEC 60947-5-1
0,1 A la 600 V, DC-13, Q600 conform IEC 60947-5-1
0,27 A la 250 V, DC-13, Q600 conform IEC 60947-5-1
0,55 A la 125 V, DC-13, Q600 conform IEC 60947-5-1
1,2 A la 600 V, AC-15, A600 conform IEC 60947-5-1
Caracteristici de protecție
Grad de protecție IP: IP66 conform IEC 60529, IP67
Grad de protecție NEMA: NEMA 13, NEMA 4X
Grad de protecție IK: IK03 conform IEC 50102
Caracteristici de mediu
Tratament de protecție: TH
Temperatura ambiantă de depozitare: -40...70 °C Temperatura ambiantă de funcționare: -40...70 °C Categorie de supratensiune: Clasa II conform IEC 60536 Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
Certificate
Certificate de produs: DNV, CSA, UL, LROS (Lloyds Register of Shipping), BV
Standarde: UL 508, IEC 60947-1, JIS C8201-5-1, IEC 60947-5-4, CSA C22.2 Nr. 14, IEC 60947-5-1, JIS C8201-1
