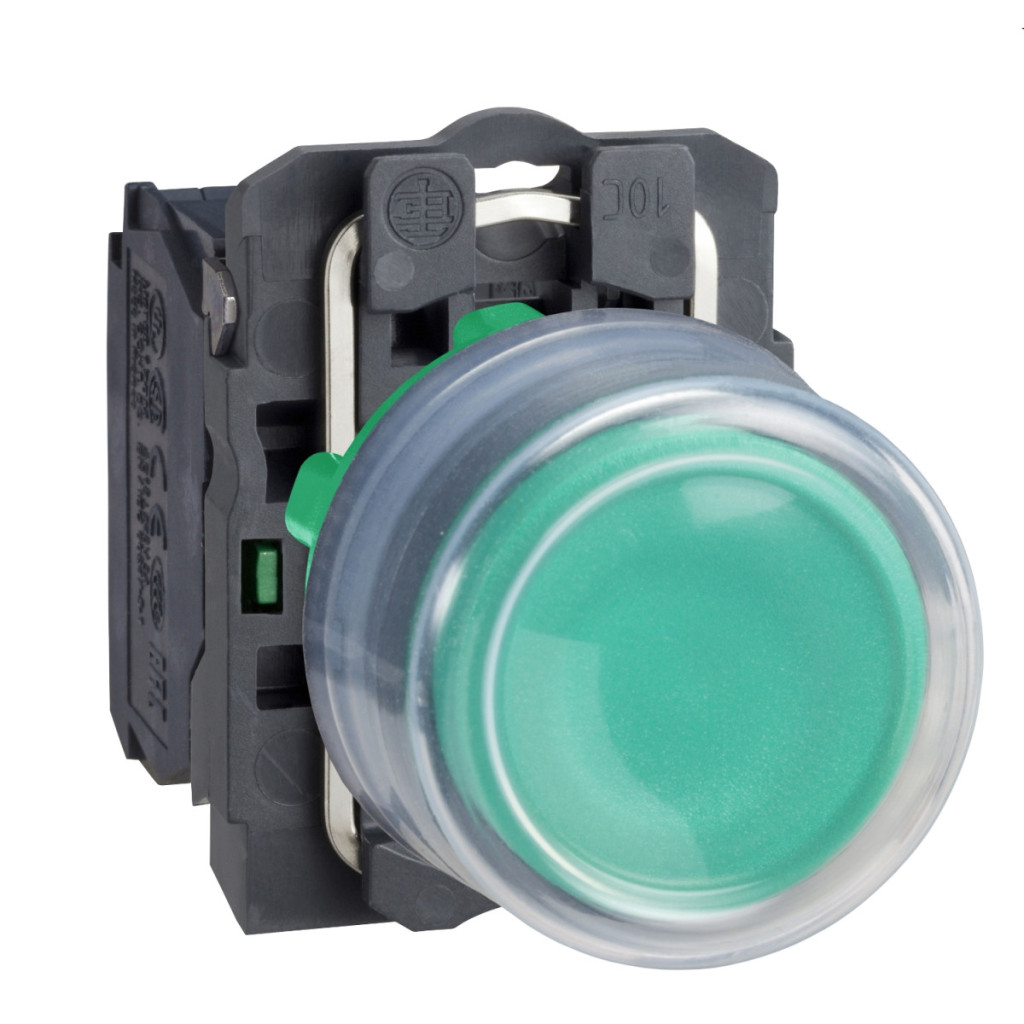

Butonul din plastic XB5AP31 din gama Harmony XB5 de la Schneider Electric este un comutator industrial versatil și de înaltă calitate. Acest buton verde, proeminent, cu revenire prin arc, este alegerea perfectă pentru diverse sisteme de control și gestionare în care sunt necesare o funcționare fiabilă și un element de control clar vizibil. Butonul este încorporat într-o carcasă din plastic de culoare gri închis, cu un design standard al capului. Inelul de fixare este, de asemenea, din plastic și are un diametru de montare de 22,5 mm, care respectă standardele industriale. XB5AP31 are un contact 1NO (normal deschis), care asigură o funcționare lentă. O caracteristică specială a produsului este că este echipat cu un capac de protecție transparent (boot) care protejează mecanismul de acționare de murdărie și umiditate, făcându-l ideal pentru medii în care curățenia sau protecția sunt importante. Conexiunea se realizează cu terminale cu șurub, care sunt potrivite pentru fire cu o secțiune transversală de ≤ 2 x 1,5 mm² cu conectori de cablu în conformitate cu IEC 60947-1, sau 1 x 0,22...2 x 2,5 mm² secțiune transversală fără conectori de cablu. Cuplul de strângere al terminalelor este de 0,8-1,2 Nm, iar designul capului șurubului permite utilizarea cu o varietate de scule: Philips 1, Pozidriv 1, precum și șurubelnițe plate de 4 mm și 5,5 mm. Contactele sunt realizate din aliaj de argint (Ag/Ni), ceea ce asigură o durată lungă de viață și o conductivitate excelentă. Parametrii tehnici ai butonului sunt remarcabili: are o înălțime de 42 mm, o lățime de 30 mm și o adâncime de 61 mm. Cursa de acționare este de 4,3 mm (cursă completă), din care 2,6 mm este distanța necesară pentru schimbarea stării electrice. Pentru acționare este necesară o forță de 3,8 N. Durata de viață mecanică este excepțional de mare, de 10 milioane de cicluri de comutare. Durata de viață electrică este, de asemenea, impresionantă, cu 1 milion de cicluri în diverse condiții de încărcare, de exemplu, în categoria AC-15 la o încărcare de 2 A la 230 V sau în categoria DC-13 la o încărcare de 0,2 A la 110 V, cu o frecvență de funcționare mai mică de 3600 cicluri/oră. Nivelul ridicat de protecție al butonului este, de asemenea, demn de remarcat: are un grad de protecție IP66 și IP67 conform IEC 60529 și este conform cu standardele NEMA 13 și NEMA 4X. Produsul poate rezista, de asemenea, la spălarea cu presiune înaltă de până la 7000000 Pa la 55 °C de la o distanță de 0,1 m.
Schneider Electric Harmony XB5 - XB5AP31 - buton complet din plastic, Ø22, capac din cauciuc, proeminent, retur, 1NO, verde date tehnice
Date generale
Familia de produse: Harmony XB5
Tipul produsului sau al componentei: Buton
Denumirea scurtă a dispozitivului: XB5
Compatibilitatea produsului: Nu este compatibil cu suportul pentru etichete
Forma capului actuatorului: Rotundă
Tip acționare: Revenire cu arc
Profil acționare: Verde, proeminent, nemarcat
Informații suplimentare acționare: Capac de protecție transparent
Materiale și caracteristici mecanice
Material placă frontală: Plastic, plastic gri închis
Tip cap: Standard
Material inel de fixare: Plastic
Diametru de montare: 22,5 mm
Înălțime: 42 mm
Lățime: 30 mm
Adâncime: 61 mm
Contacte
Tip și compoziție contact: 1 NO
Funcționare contact: Întrerupere lentă
Material contact: Aliaj de argint (Ag/Ni)
Utilizare contact: Contacte standard
Deschidere pozitivă: Niciuna
Descrierea terminalului ISO n°1: (13-14)NO
Conexiune
Metoda de conectare: Terminale cu șurub, conector de cablu ≤ 2 x 1,5 mm² conform IEC 60947-1
Terminale cu șurub, 1 x 0,22...2 x 2,5 mm² papuci de cablu fără papuci de cablu conform IEC 60947-1
Cuplu de strângere: 0,8...1,2 N.m conform IEC 60947-1
Tipuri de capete de șurub
Cu cap cruciform, compatibil cu șurubelnița Philips 1
Cu cap cruciform, compatibil cu șurubelnița Pozidriv 1
Cu fantă dreaptă, compatibil cu șurubelniță plată Ø 4 mm
Cu fantă dreaptă, compatibil cu șurubelniță plată Ø 5,5 mm
Caracteristici de funcționare
Cursă de funcționare: 2,6 mm (fără schimbare de stare electrică), 4,3 mm (cursă completă)
Forță de funcționare: 3,8 N FĂRĂ schimbare de stare electrică
Durată de viață mecanică: 10.000.000 de cicluri
Parametri electrici
Protecție la scurtcircuit: Siguranță de tip gG de 10 A conform IEC 60947-5-1
Curent termic convențional în aer liber (Ith): 10 A conform IEC 60947-5-1
Tensiune nominală de izolație (Ui): 600 V (grad de poluare 3) conform IEC 60947-1
Tensiune nominală de impuls (Uimp): 6 kV conform IEC 60947-1
Curent nominal de funcționare (Ie): 3 A la 240 V, AC-15, A600 conform IEC 60947-5-1
6 A la 120 V, AC-15, A600 conform IEC 60947-5-1
0,1 A la 600 V, DC-13, Q600 conform IEC 60947-5-1
0,27 A la 250 V, DC-13, Q600 conform IEC 60947-5-1
0,55 A la 125 V, DC-13, Q600 conform IEC 60947-5-1
1,2 A la 600 V, AC-15, A600 conform IEC 60947-5-1
Protecție
Grad de protecție IP: IP66 conform IEC 60529, IP67
Grad de protecție NEMA: NEMA 13, NEMA 4X
Grad de protecție IK: IK03 conform IEC 50102
Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
Caracteristici de mediu
Tratament de protecție: TH Temperatura ambiantă de depozitare: -40 până la 70 °C Temperatura ambiantă de funcționare: -40 până la 70 °C Categorie de supratensiune: Clasa II conform IEC 60536
