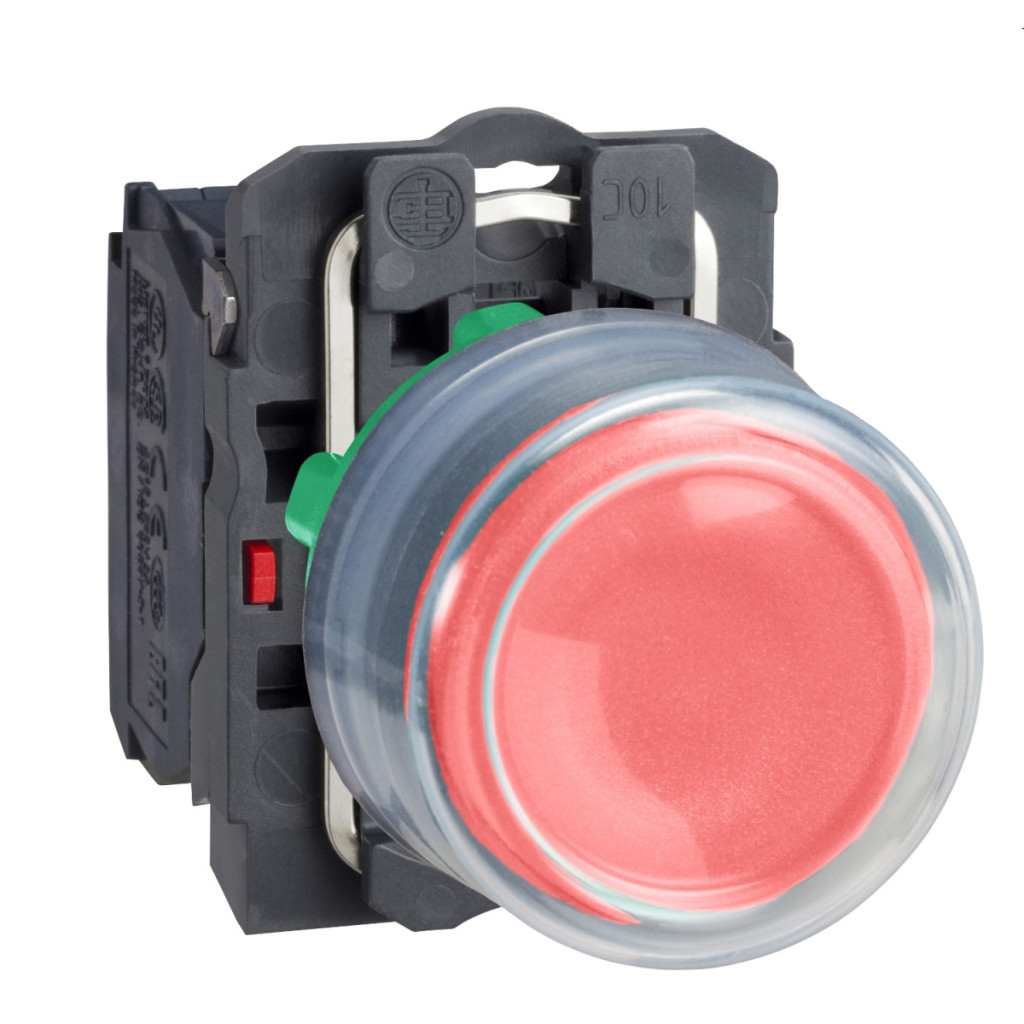

Butonul complet din plastic Schneider Electric Harmony XB5 seria XB5AP42 este un element de control industrial versatil și fiabil, care poate fi utilizat într-o gamă largă de aplicații. Acest buton roșu, cu capac din cauciuc, proeminent, este alegerea ideală pentru diverse sarcini de control industrial în care sunt necesare o indicație vizuală clară și o funcționare fiabilă. Produsul se potrivește într-un orificiu de montare standard de 22,5 mm, fiind compatibil cu majoritatea panourilor de comutare industriale. Butonul are un mod de funcționare cu revenire prin arc, care asigură revenirea automată a butonului la poziția inițială după apăsare. Dispozitivul de control are un cap proeminent roșu, fără marcaje, și un capac de protecție transparent care protejează mecanismul de funcționare de murdărie și umiditate. Corpul comutatorului are 1 contact NC (închis), care poate fi utilizat pe scară largă pentru diverse funcții de control. Comutatorul cu buton XB5AP42 are caracteristici tehnice remarcabile. Clasele de protecție IP66 și IP67 oferă o protecție excelentă împotriva prafului și umezelii, asigurând o funcționare fiabilă chiar și în condiții de mediu dificile. Produsul poate rezista la spălare la o presiune de până la 7.000.000 Pa la 55 °C de la o distanță de 0,1 m, ceea ce este o caracteristică deosebit de utilă în mediile industriale. Intervalul de temperatură de funcționare al dispozitivului este între -40 °C și +70 °C, ceea ce permite o funcționare stabilă chiar și în condiții de mediu extreme. Durata sa de viață mecanică este extrem de mare, cu 10 milioane de cicluri de comutare, garantând o funcționare fiabilă pe termen lung. Durata sa de viață electrică este de 1 milion de cicluri în diverse condiții de încărcare, conform anexei C la standardul IEC 60947-5-1. Conectivitatea produsului este flexibilă, utilizând tehnologia terminalelor cu șurub care permite conectarea firelor cu o secțiune transversală de până la 2 x 1,5 mm² cu capete de cablu sau 1 x 0,22...2 x 2,5 mm² fără papuci de cablu, în conformitate cu IEC 60947-1. Designul șuruburilor permite utilizarea cu mai multe tipuri de șurubelnițe (Phillips, Pozidrive, plate), ceea ce facilitează instalarea. Contactele sunt realizate din aliaj de argint (Ag/Ni), ceea ce asigură o conductivitate electrică excelentă și o durată lungă de viață. Produsul poate fi protejat împotriva scurtcircuitelor cu o siguranță standard de 10 A, iar valoarea convențională a fluxului de căldură măsurată în aer liber este de 10 A. Tensiunea nominală de izolare este de 600 V (la gradul de poluare 3), iar rezistența la tensiune de impuls este de 6 kV, în conformitate cu standardul IEC 60947-1. Forța de acționare este de 3,5 N pentru schimbarea stării contactului NC, iar cursa totală de acționare este de 4,3 mm, din care 1,5 mm este necesară pentru schimbarea stării contactului NC.
Schneider Electric Harmony XB5 - XB5AP42 - buton complet din plastic, Ø22, capac din cauciuc, proeminent, retur, 1NC, roșu date tehnice
Date generale
Familia de produse: Harmony XB5
Tipul produsului: Buton
Denumire scurtă: XB5
Compatibilitate: Nu este compatibil cu suportul pentru etichete
Caracteristici fizice
Materialul plăcii frontale: Plastic, gri închis
Tip cap: Standard
Material inel de fixare: Plastic
Diametru de montare: 22,5 mm
Formă cap unitate de semnal: Rotundă
Tip de funcționare: Revenire cu arc
Profil de funcționare: Roșu, proeminent, nemarcat
Informații suplimentare privind funcționarea: Capac de protecție transparent
Înălțime: 42 mm
Lățime: 30 mm
Adâncime: 61 mm
Caracteristici electrice
Tipul și compoziția contactului: 1 NC
Funcționarea contactului: Întrerupere lentă
Descrierea terminalului ISO n°1: (21-22)NC
Material contact: Aliaj de argint (Ag/Ni)
Protecție la scurtcircuit: Siguranță de tip 10 A gG conform IEC 60947-5-1
Curent termic convențional în aer liber [Ith]: 10 A conform IEC 60947-5-1
Tensiune nominală de izolare [Ui]: 600 V (grad de poluare 3) conform IEC 60947-1
Tensiune nominală de impuls [Uimp]: 6 kV conform IEC 60947-1
Curent nominal de funcționare [Ie]
3 A 240 V, AC-15, A600 conform IEC 60947-5-1
6 A 120 V, AC-15, A600 conform IEC 60947-5-1
0,1 A 600 V, DC-13, Q600 conform IEC 60947-5-1
0,27 A 250 V, DC-13, Q600 conform IEC 60947-5-1
0,55 A 125 V, DC-13, Q600 conform IEC 60947-5-1
1,2 A 600 V, AC-15, A600 conform IEC 60947-5-1
Conexiuni
Tip conexiune: Tehnologie cu borne cu șurub, <= 2 x 1,5 mm² cu papuci de cablu conform IEC 60947-1
Tehnologie cu borne cu șurub, 1 x 0,22...2 x 2,5 mm² fără papuci de cablu conform IEC 60947-1
Cuplu de strângere: 0,8...1,2 N.m conform IEC 60947-1
Caracteristici mecanice
Cursă de funcționare: 1,5 mm (schimbare electrică a stării contactului NC)
4,3 mm (cursă completă)
Forță de acționare: 3,5 N pentru schimbarea electrică a contactului NC
Durată de viață mecanică: 10.000.000 de cicluri
Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
Caracteristici de mediu
Grad de protecție (IP): IP66 conform IEC 60529
IP67
Grad de protecție NEMA: NEMA 13
NEMA 4X
Grad de protecție IK: IK03 conform IEC 50102
Intervalul de temperatură ambiantă (depozitare): -40...70 °C
Intervalul de temperatură ambiantă (funcționare): -40...70 °C
Categorie de supratensiune: Clasa II conform IEC 60536
Certificate
DNV, CSA, UL listat, LROS (Lloyds register of shipping), BV
Rezistență mecanică
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
