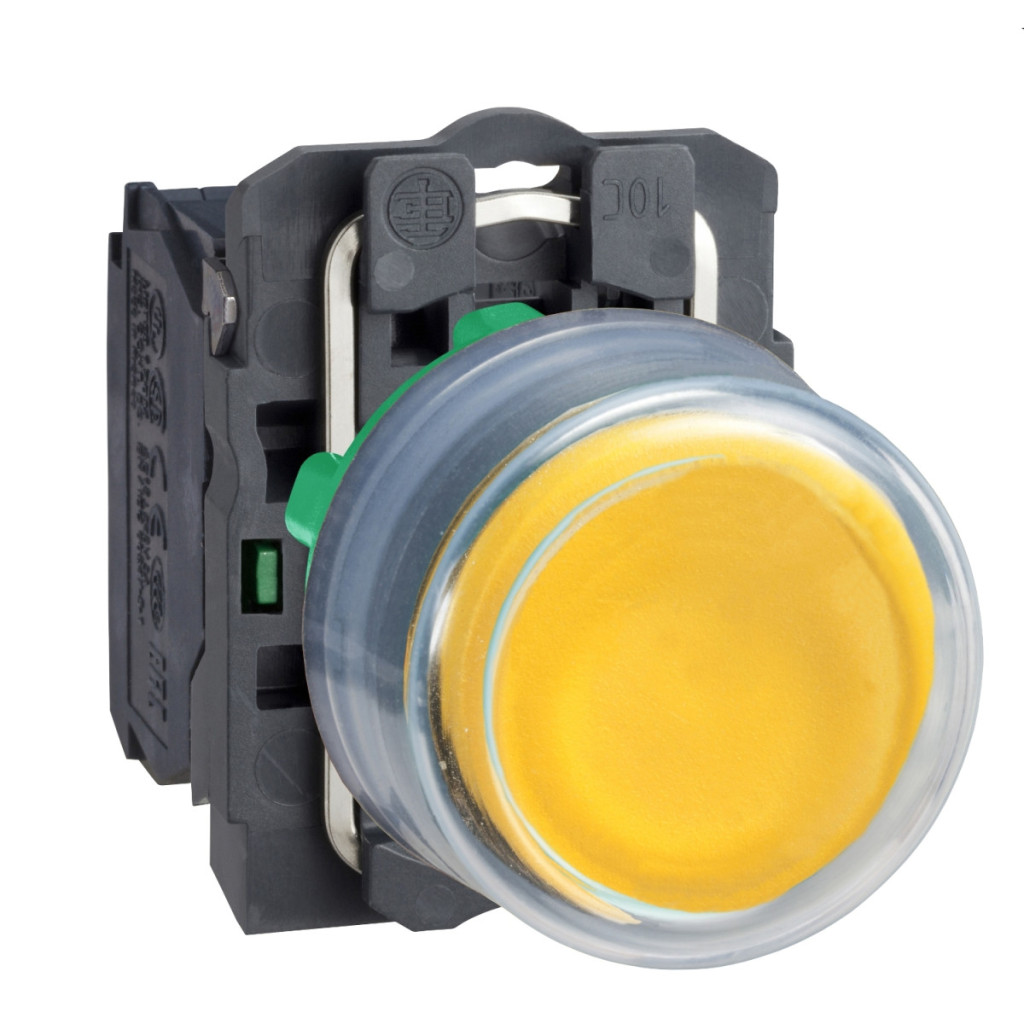

Gama de produse Schneider Electric Harmony XB5, cu butonul său complet din plastic, numărul de model XB5AP51, oferă o soluție de comutare fiabilă chiar și în medii industriale. Unitatea, cu capul butonului galben, proeminent, nemarcat, funcționare cu revenire prin arc și capac transparent din cauciuc, asigură protecție și vizibilitate maxime chiar și în condiții de mediu dificile. Produsul poate fi montat într-o gaură standard de 22,5 mm, fiind ușor de integrat în sistemele existente. Carcasa din plastic are un cadru din plastic gri închis și un inel de fixare din plastic, care asigură un aspect uniform. Configurația contactului este 1NO (contact normal deschis), care asigură o funcționare cu întrerupere lentă. Conectarea se realizează cu borne cu șurub, permițând conectarea a 2 cabluri de 1,5 mm² cu capete de cablu sau 1 cablu de 0,22...2 cabluri de 2,5 mm² fără capete de cablu, în conformitate cu IEC 60947-1. Una dintre caracteristicile tehnice remarcabile ale butonului este protecția IP66/IP67, care oferă protecție completă împotriva prafului și a jeturilor puternice de apă, precum și împotriva imersiei temporare în apă. În plus, este conform cu clasificările NEMA 13 și NEMA 4X, ceea ce îl face potrivit pentru utilizarea în medii industriale extreme. Rezistența sa specială este evidentă chiar și împotriva spălării cu presiune înaltă, deoarece poate rezista la 7.000.000 Pa la 55 °C de la o distanță de 0,1 metri. Clasa de rezistență la impact IK03 oferă o protecție mecanică suplimentară. Din punct de vedere electric, butonul are o valoare convențională a fluxului de căldură în aer liber de 10 A, conform IEC 60947-5-1. Tensiunea nominală de izolare este de 600 V (grad de poluare 3), iar tensiunea nominală de impuls este de 6 kV conform IEC 60947-1. Produsul poate fi utilizat cu diferite curenți de funcționare, în funcție de categoria de comutație: pentru AC-15, 3A la 240V, 6A la 120V, iar pentru aplicații DC-13, 0,1A la 600V, 0,27A la 250V, 0,55A la 125V. Are o durată de viață mecanică excepțional de lungă, de 10 milioane de cicluri de comutare, în timp ce durata de viață electrică este de 1 milion de cicluri, în funcție de sarcină, ceea ce garantează o funcționare fiabilă pe termen lung în diverse aplicații industriale.
Schneider Electric Harmony XB5 - XB5AP51 - buton complet din plastic, Ø22, capac din cauciuc, proeminent, retur, 1NO, galben date tehnice
Date generale
Familia de produse: Harmony XB5
Tipul produsului: Buton
Denumirea scurtă a produsului: XB5
Compatibilitatea produsului: Nu este compatibil cu suportul pentru etichete
Caracteristici fizice
Material cadru: Plastic, gri închis
Tip cap: Standard
Material inel de fixare: Plastic
Diametru de montare: 22,5 mm
Forma capului indicatorului: Rotundă
Tip acționare: Revenire cu arc
Profil acționare: Galben, proeminent, nemarcat
Informații suplimentare despre acționare: Capac transparent din cauciuc
Dimensiuni: 42 mm înălțime, 30 mm lățime, 61 mm adâncime
Date electrice
Tip și compoziție contact: 1NO
Funcționare contact: Întrerupere lentă
Descriere terminal ISO n°1: (13-14)NO
Conexiuni: Terminale cu șurub, capăt de cablu <= 2 x 1,5 mm² conform IEC 60947-1, Terminale cu șurub, 1 x 0,22...2 x 2,5 mm² fără papuci de cablu conform IEC 60947-1 Material contact: Aliaj de argint (Ag/Ni) Protecție la scurtcircuit: Siguranță 10A gG conform IEC 60947-5-1
Curent termic convențional măsurat în aer liber: 10A conform IEC 60947-5-1
Tensiune nominală de izolație: 600 V (grad de poluare 3) conform IEC 60947-1
Tensiune nominală de impuls rezistentă: 6 kV conform IEC 60947-1
Curent nominal de funcționare: 3 A 240 V CA-15, A600 / 6A 120V AC-15, A600 / 0,1A 600V DC-13, Q600 / 0,27A 250V DC-13, Q600 / 0,55A 125V DC-13, Q600 / 1,2 A 600 V CA-15, A600 conform IEC 60947-5-1
Caracteristici mecanice
Cuplu de strângere: 0,8...1,2 Nm conform IEC 60947-1
Formă cap șurub: în formă de cruce (compatibilă cu șurubelnițele Philips 1, Pozidriv 1, plate Ø4mm și Ø5,5mm)
Cursă de acționare: 2,6 mm (fără schimbare de contact), 4,3 mm (cursă completă)
Forță de acționare: 3,8 N schimbare contact NO
Durată de viață mecanică: 10.000.000 de cicluri
Protecție
Grad de protecție IP: IP66 conform IEC 60529, IP67
Grad de protecție NEMA: NEMA 13, NEMA 4X Clasa de rezistență la impact: IK03 conform IEC 50102 Rezistență la spălare cu presiune înaltă: 7.000.000 Pa la 55 °C, de la o distanță de 0,1 m Date de mediu Clasa de protecție: TH Temperatura ambiantă de depozitare: -40 până la 70 °C Temperatura ambiantă de funcționare: -40 până la70 °C
Categorie de supratensiune: Clasa II conform IEC 60536
Conformități și certificări
Standarde: IEC 60947-5-4, CSA C22.2 nr. 14, IEC 60947-5-1, UL 508, JIS C8201-5-1, IEC 60947-1, JIS C8201-1 Certificări de produs: DNV, CSA, UL, LROS (Lloyds register of shipping), BV
Rezistență la vibrații: 5 gn (f=2...500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27, 50 gn (durată = 11 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
