Butonul din plastic XB5AP61 din seria Harmony XB5 de la Schneider Electric este un comutator de înaltă calitate conceput pentru aplicații industriale, asigurând o funcționare fiabilă într-o mare varietate de medii. Butonul albastru cu cap proeminent este protejat de un capac transparent din cauciuc, care sporește durabilitatea și protecția împotriva influențelor externe. Produsul are dimensiuni compacte: înălțime 42 mm, lățime 30 mm și adâncime 61 mm. Butonul are un diametru standard de montare de 22,5 mm, compatibil cu majoritatea panourilor de control industriale. Carcasa din plastic este de culoare gri închis, iar inelul de fixare este, de asemenea, din plastic, asigurând greutate redusă și rezistență la coroziune. Capul este rotund, de tip standard, fără etichetare. Produsul nu este compatibil cu suporturile pentru etichete, deci este ideal pentru aplicații în care codificarea culorilor oferă informații suficiente pentru identificarea funcției. Din punct de vedere tehnic, butonul Schneider Electric XB5AP61 are o funcție de revenire cu arc, adică revine automat la poziția inițială când este eliberat. Are un contact normal deschis (1NO) cu un design de rupere lentă. Conectarea se face cu terminale cu șurub, care acceptă fire cu o secțiune maximă de 2 x 1,5 mm² cu papuci de cablu în conformitate cu IEC 60947-1, sau 1 x 0,22...2 x 2,5 mm² fără papuci de cablu. Contactele sunt fabricate din aliaj de argint de înaltă calitate (Ag/Ni), care asigură o durată lungă de viață și o conductivitate electrică excelentă. Butonul oferă o durabilitate mecanică remarcabilă: poate rezista la până la 10 milioane de cicluri de comutare. Parametrii săi de funcționare sunt definiți cu precizie: este necesară o forță de 3,8 N pentru a schimba starea de comutare, distanța de deplasare pentru schimbarea stării electrice este de 2,6 mm, iar deplasarea totală este de 4,3 mm. Rezistența produsului la spălarea cu presiune extrem de ridicată este, de asemenea, remarcabilă: poate rezista la o presiune de 7000000 Pa la 55 °C de la o distanță de 0,1 m. Caracteristicile sale electrice permit o gamă largă de aplicații: curent termic convențional (Ith) de 10 A conform IEC 60947-5-1, o tensiune nominală de izolație (Ui) de 600 V la gradul de poluare 3 și o tensiune nominală de impuls (Uimp) de 6 kV conform IEC 60947-1. Are curenți nominali de funcționare (Ie) diferiți în categoriile AC-15 și DC-13, de exemplu 3A 240V AC-15 A600 sau 0,1A 600V DC-13 Q600. Durata de viață electrică este de până la 1.000.000 de cicluri în diverse condiții de încărcare. Fiabilitatea electrică este excelentă: într-un mediu curat, Λ < 10exp(-6) la 5 V și 1 mA și Λ < 10exp(-8) la 17 V și 5 mA conform IEC 60947-5-4.

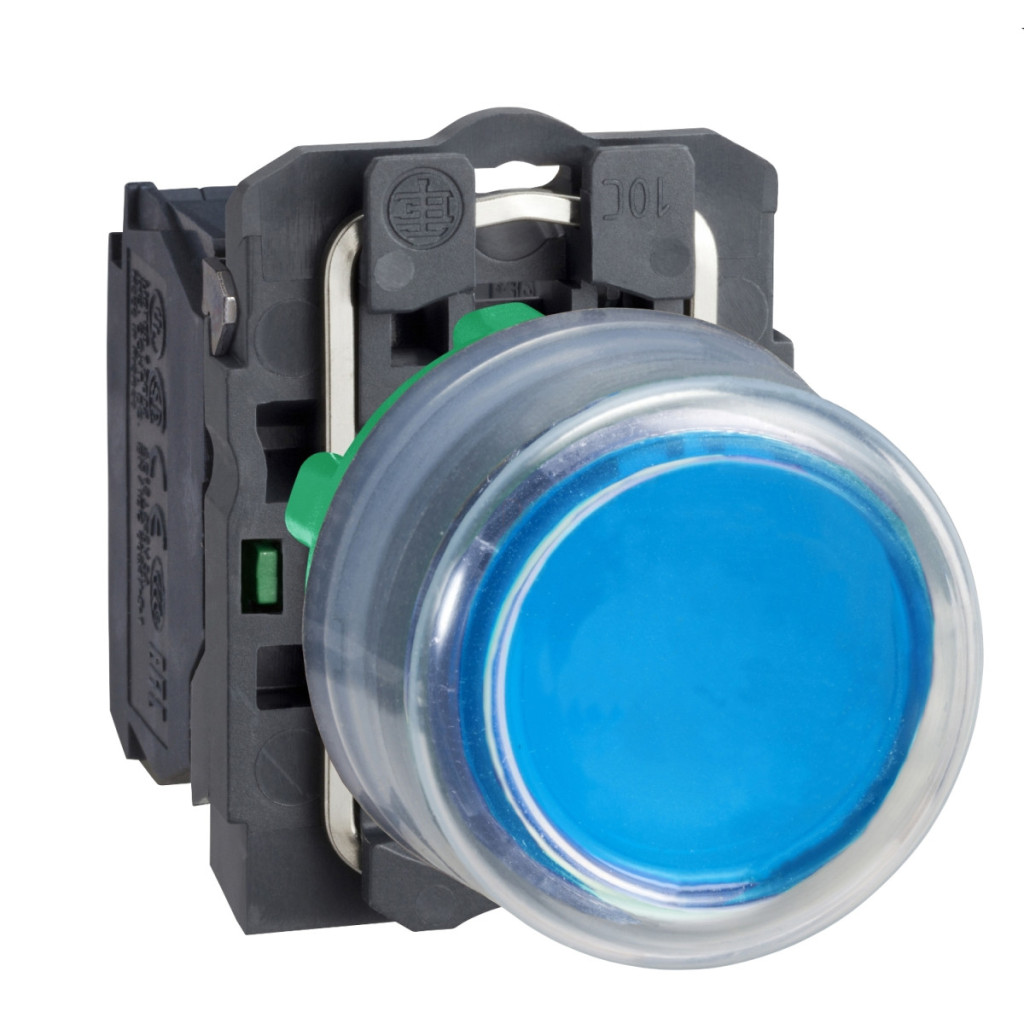

Schneider Electric Harmony XB5 - XB5AP61 - buton complet din plastic, Ø22, capac din cauciuc, proeminent, retur, 1NO, albastru date tehnice
Caracteristici principale
Familia de produse: Harmony XB5
Tipul produsului: Buton
Denumire scurtă a produsului: XB5
Compatibilitate produs: Nu este compatibil cu suportul pentru etichete
Material placă frontală: Plastic, gri închis
Tip cap: Standard
Material inel de fixare: Plastic
Diametru de montare: 22,5 mm
Forma capului unității de semnalizare: Rotundă
Tip acționare: Revenire cu arc
Profil acționare: Albastru, proeminent, nemarcat
Informații suplimentare despre actuator: Capac transparent din cauciuc
Tipul și compoziția contactelor: 1 NO
Funcționarea contactului: Întrerupere lentă
Conexiuni - blocuri terminale: Bloc terminal cu șurub, ≤ 2 x 1,5 mm² conexiune cu papuc de cablu conform IEC 60947-1; Bloc terminal cu șurub, 1 x 0,22...2 x 2,5 mm² fără papuci de cablu conform IEC 60947-1
Informații suplimentare
Înălțime: 42 mm
Lățime: 30 mm
Adâncime: 61 mm
Marcaj terminal conform ISO: (13-14)NO
Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
Utilizarea contactelor: Contacte standard
Deschidere pozitivă: Niciuna
Cursă de acționare: 2,6 mm (fără schimbare a stării electrice), 4,3 mm (cursă completă)
Forță de acționare: 3,8 N fără schimbare a stării electrice
Durată de viață mecanică: 10.000.000 de cicluri
Cuplu de strângere: 0,8...1,2 N·m conform IEC 60947-1
Forma capului șurubului: Cruce, compatibilă cu șurubelnița Philips 1; În formă de cruce, compatibilă cu șurubelnița Pozidriv 1; Cu fantă, compatibilă cu șurubelnița plată cu diametrul de 4 mm; Cu fantă, compatibilă cu șurubelnița plată cu diametrul de 5,5 mm
Materialul contactului: Aliaj de argint (Ag/Ni)
Protecție la scurtcircuit: Siguranță de tip gG de 10 A conform IEC 60947-5-1
Curent termic convențional măsurat în aer liber (Ith): 10 A conform IEC 60947-5-1
Tensiune nominală de izolare (Ui): 600 V (grad de poluare 3) conform IEC 60947-1
Tensiune nominală de impuls (Uimp): 6 kV conform IEC 60947-1
Curent nominal de funcționare (Ie): 3 A la 240 V, AC-15, A600 conform IEC 60947-5-1; 6 A la 120 V, AC-15, A600 conform IEC 60947-5-1; 0,1 A la 600 V, DC-13, Q600 conform IEC 60947-5-1; 0,27 A la 250 V, DC-13, Q600 conform IEC 60947-5-1; 0,55 A la 125 V, DC-13, Q600 conform IEC 60947-5-1; 1,2 A la 600 V, AC-15, A600 conform IEC 60947-5-1
Durată de viață electrică: 1.000.000 de cicluri AC-15, 2 A la 230 V, frecvență de funcționare <3600 cicluri/oră, factor de încărcare: 0,5 conform IEC 60947-5-1: Anexa C; 1.000.000 de cicluri AC-15, 3 A la 120 V, frecvență de funcționare <3600 cicluri/oră, factor de încărcare: 0,5 conform IEC 60947-5-1: Anexa C; 1.000.000 cicluri AC-15, 4 A la 24 V, frecvență de funcționare <3600 cicluri/oră, factor de încărcare: 0,5 conform IEC 60947-5-1: Anexa C; 1.000.000 cicluri DC-13, 0,2 A la 110 V, frecvență de funcționare <3600 cicluri/oră, factor de încărcare: 0,5 conform IEC 60947-5-1: Anexa C; 1.000.000 cicluri DC-13, 0,5 A la 24 V, frecvență de funcționare <3600 cicluri/oră, factor de încărcare: 0,5 conform IEC 60947-5-1: Anexa C
Caracteristici de mediu
Tratament de protecție: TH
Temperatura ambiantă în timpul depozitării: -40...70 °C
Temperatura ambiantă în timpul funcționării: -40...70 °C
Categorie de supratensiune: Clasa II conform IEC 60536
Protecție IP: IP66 conform IEC 60529; IP67
Protecție NEMA: NEMA 13; NEMA 4X
Protecție IK: IK03 conform IEC 50102
Standarde: UL 508; JIS C8201-5-1; IEC 60947-5-4; CSA C22.2 Nr. 14; IEC 60947-5-1; IEC 60947-1; JIS C8201-1 Certificări de produs: DNV; CSA; listat UL; LROS (Lloyds Register of Shipping); BV
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27; 50 gn (durată = 11 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27.
