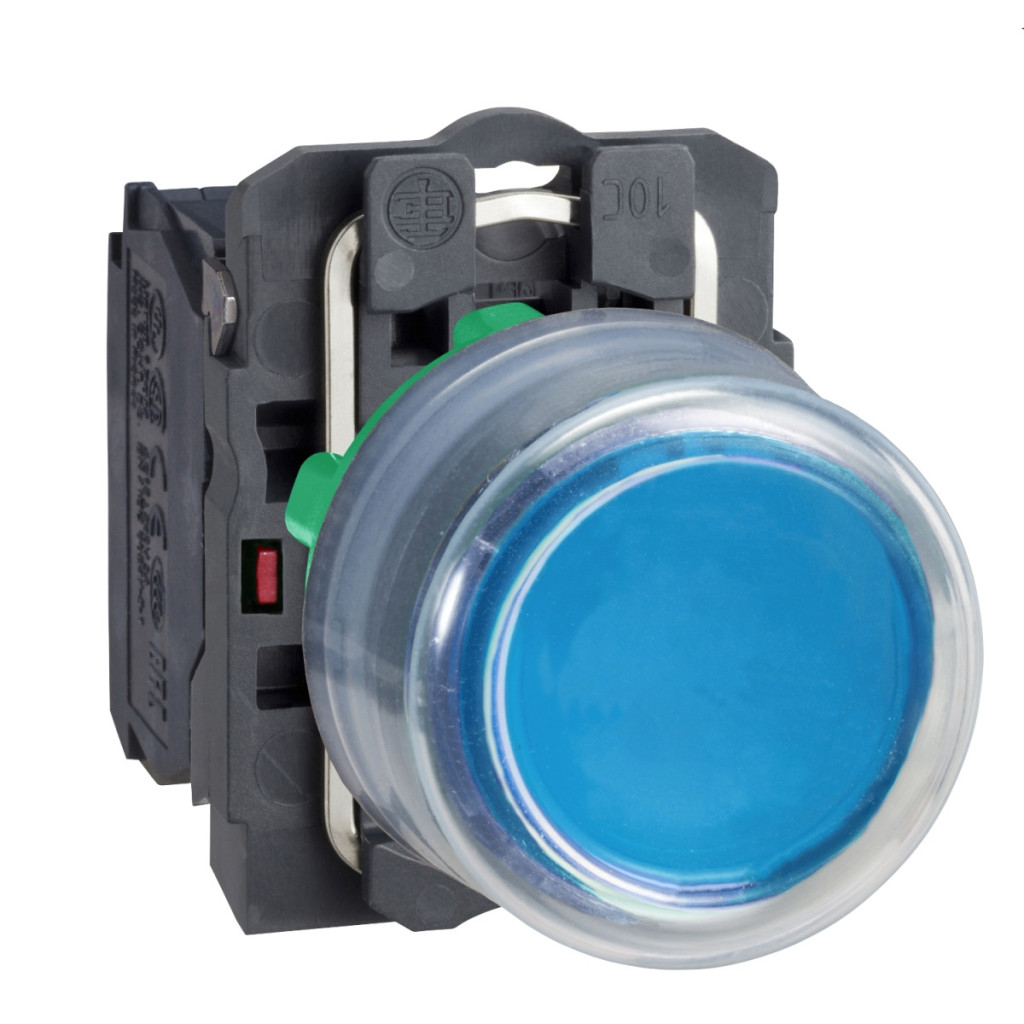

Butonul XB5AP61C0 din familia de produse Schneider Electric Harmony XB5 este un element de control industrial profesional, care reprezintă alegerea perfectă pentru o varietate de sarcini de comutare. Acest buton albastru, proeminent, cu revenire la centru, are un capac transparent din cauciuc și un inel gri, care nu este doar practic, ci și estetic. Caracteristicile tehnice ale produsului includ o configurație de contact 1 NO (normal deschis) cu un principiu de funcționare cu întrerupere lentă. Conexiunea se realizează cu borne cu șurub, care permit conectarea firelor cu o secțiune transversală de până la 2 x 1,5 mm² cu capete de cablu în conformitate cu standardul IEC 60947-1 sau conectarea firelor de 1 x 0,22...2 x 2,5 mm² fără capete de cablu. Butonul are un cap standard, de formă rotundă, situat într-o priză din plastic gri. Inelul de fixare este din plastic și are un diametru de instalare de 22,5 mm. Butonul Harmony XB5AP61C0 are proprietăți mecanice și electrice excelente. Cursa de acționare este de 2,6 mm până la schimbarea stării electrice, în timp ce cursa totală este de 4,3 mm. Forța necesară pentru acționare este de 3,8 N. Durata de viață mecanică este excepțional de mare, de 10 milioane de cicluri, în timp ce durata de viață electrică este de 1 milion de cicluri în diverse condiții de încărcare. Produsul are dimensiuni compacte: 42 mm înălțime, 30 mm lățime și 61 mm adâncime. Comutatorul este, de asemenea, rezistent la spălarea cu presiune înaltă, până la 7000000 Pa la 55 °C, de la o distanță de 0,1 m. Parametrii săi electrici includ o tensiune nominală de izolare (Ui) de 600 V la gradul de poluare 3 conform IEC 60947-1 și o tensiune nominală de impuls (Uimp) de 6 kV conform aceluiași standard. Curentul termic convențional (Ith) este de 10 A, în conformitate cu IEC 60947-5-1. Protecția împotriva scurtcircuitelor poate fi asigurată de o siguranță de tip gG de 10 A. Curentul nominal de funcționare (Ie) în diferite categorii de aplicații: pentru AC-15, 3 A la 240 V, 6 A la 120 V, 1,2 A la 600 V; DC-13: 0,1 A la 600 V, 0,27 A la 250 V, 0,55 A la 125 V. Produsul este conform cu numeroase standarde și certificări internaționale, inclusiv: UL 508, CSA C22.2 nr. 14, IEC 60947-5-1, IEC 60947-1 și are certificări DNV, CSA, UL, LROS și BV. Nivelul de protecție este IP66 și IP67 conform IEC 60529, precum și NEMA 13 și NEMA 4X. Rezistența la impact este IK03 conform IEC 50102. Este rezistent la vibrații de 5 gn (f= 2...500 Hz) și 2 mm vârf-la-vârf (f= 2...10 Hz) conform IEC 60068-2-6, precum și la efectele șocurilor în diverse condiții conform IEC 60068-2-27. Poate fi utilizat la temperaturi ambientale cuprinse între -40 și 70 °C și depozitat în același interval de temperatură.
Schneider Electric Harmony XB5 - XB5AP61C0 - buton complet din plastic, Ø22, capac din cauciuc, proeminent, retur, 1NO, albastru, inel gri date tehnice
Parametri tehnici principali
Familia de produse: Harmony XB5
Tip: Buton
Denumire scurtă a produsului: XB5
Tip produs: XB5AP61C0
Compatibilitate: Nu este compatibil cu suporturile pentru etichete
Caracteristici fizice
Material placă frontală: Plastic, acoperire gri
Tip cap: Standard Materialul inelului de fixare: Plastic Diametru de montare: 22,5 mm Forma capului indicatorului: Rotund Profil de funcționare: Albastru, proeminent, nemarcat Informații suplimentare: Capac transparent din cauciuc
Înălțime: 42 mm
Lățime: 30 mm
Adâncime: 61 mm
Caracteristici electrice
Tipul și compoziția contactului: 1 NO
Funcționarea contactului: Întrerupere lentă
Conexiuni: Terminale cu șurub, ≤ 2 x 1,5 mm² capăt de cablu (conform IEC 60947-1)
Terminale cu șurub, 1 x 0,22...2 x 2,5 mm² fără papuci de cablu (conform IEC 60947-1)
Descrierea terminalului ISO n°1: (13-14)NO Material contact: Aliaj de argint (Ag/Ni) Protecție la scurtcircuit: Siguranță tip 10 A gG (conform IEC 60947-5-1) Curent termic convențional de răcire cu aer liber [Ith]: 10 A (conform IEC 60947-5-1)
Tensiune nominală de izolație [Ui]: 600 V (grad de poluare 3) (conform IEC 60947-1)
Tensiune nominală de impuls [Uimp]: 6 kV (conform IEC 60947-1)
Curent nominal de funcționare [Ie]:
- 3 A la 240 V, AC-15, A600 (conform IEC 60947-5-1)
- 6 A la 120 V, AC-15, A600 (conform IEC 60947-5-1)
- 0,1 A la 600 V, DC-13, Q600 (conform IEC 60947-5-1)
- 0,27 A la 250 V, DC-13, Q600 (conform IEC 60947-5-1)
- 0,55 A la 125 V, DC-13, Q600 (conform IEC 60947-5-1)
- 1,2 A la 600 V, AC-15, A600 (conform IEC 60947-5-1)
Caracteristici mecanice
Tip de funcționare: revenire cu arc
Rezistență la spălatoare de înaltă presiune: 7000000 Pa la 55 °C, distanță: 0,1 m
Deschidere pozitivă: Niciuna
Cursă de acționare: 2,6 mm (fără schimbare a stării electrice), 4,3 mm (cursă completă)
Forță de acționare: 3,8 N fără schimbare a stării electrice
Durată de viață mecanică: 10.000.000 de cicluri
Cuplu de strângere: 0,8...1,2 N·m (conform IEC 60947-1)
Durată de viață electrică
1.000.000 de cicluri la AC-15, 2 A la 230 V, frecvență de funcționare <3600 cicluri/oră, factor de încărcare: 0,5 (conform IEC 60947-5-1: Anexa C)
10.000.000 cicluri AC-15, 3 A la 120 V, frecvență de funcționare <3600 cicluri/oră, factor de încărcare: 0,5 (conform IEC 60947-5-1: Anexa C)
1.000.000 cicluri AC-15, 4 A la 24 V, frecvență de funcționare <3600 cicluri/oră, factor de încărcare: 0,5 (conform IEC 60947-5-1: Anexa C)
1.000.000 cicluri DC-13, 0,2 A la 110 V, frecvență de funcționare <3600 cicluri/oră, factor de încărcare: 0,5 (conform IEC 60947-5-1: Anexa C)
1.000.000 cicluri DC-13, 0,5 A la 24 V, frecvență de funcționare <3600 cicluri/oră, factor de încărcare: 0,5 (conform IEC 60947-5-1: Anexa C)
Caracteristici de mediu
Grad de protecție: IP66 (conform IEC 60529), IP67
Grad de protecție NEMA: NEMA 13, NEMA 4X
Grad de protecție IK: IK03 (conform IEC 50102)
Tratament de protecție: TH
Temperatura ambiantă de depozitare: -40...70 °C Temperatura ambiantă de funcționare: -40...70 °C Categorie de supratensiune: Clasa II (conform IEC 60536) Certificări și standarde Certificări de produs: DNV, CSA, UL, LROS (Lloyds register of shipping), BV
Standarde: UL 508, JIS C8201-5-1, IEC 60947-5-4, CSA C22.2 Nr. 14, IEC 60947-5-1, IEC 60947-1, JIS C8201-1 Rezistență la vibrații: 5 gn (f= 2...500 Hz) (conform IEC 60068-2-6), 2 mm vârf la vârf (f= 2...10 Hz) (conform IEC 60068-2-6) Rezistență la impact: 30 gn (durată = 18 ms) accelerație semiondă sinusoidală (conform IEC 60068-2-27), 50 gn (durată = 11 ms) accelerație semiondă sinusoidală (conform IEC 60068-2-27), 25 gn (durată = 6 ms) 1000 de impacturi pe fiecare axă (conform IEC 60068-2-27)
