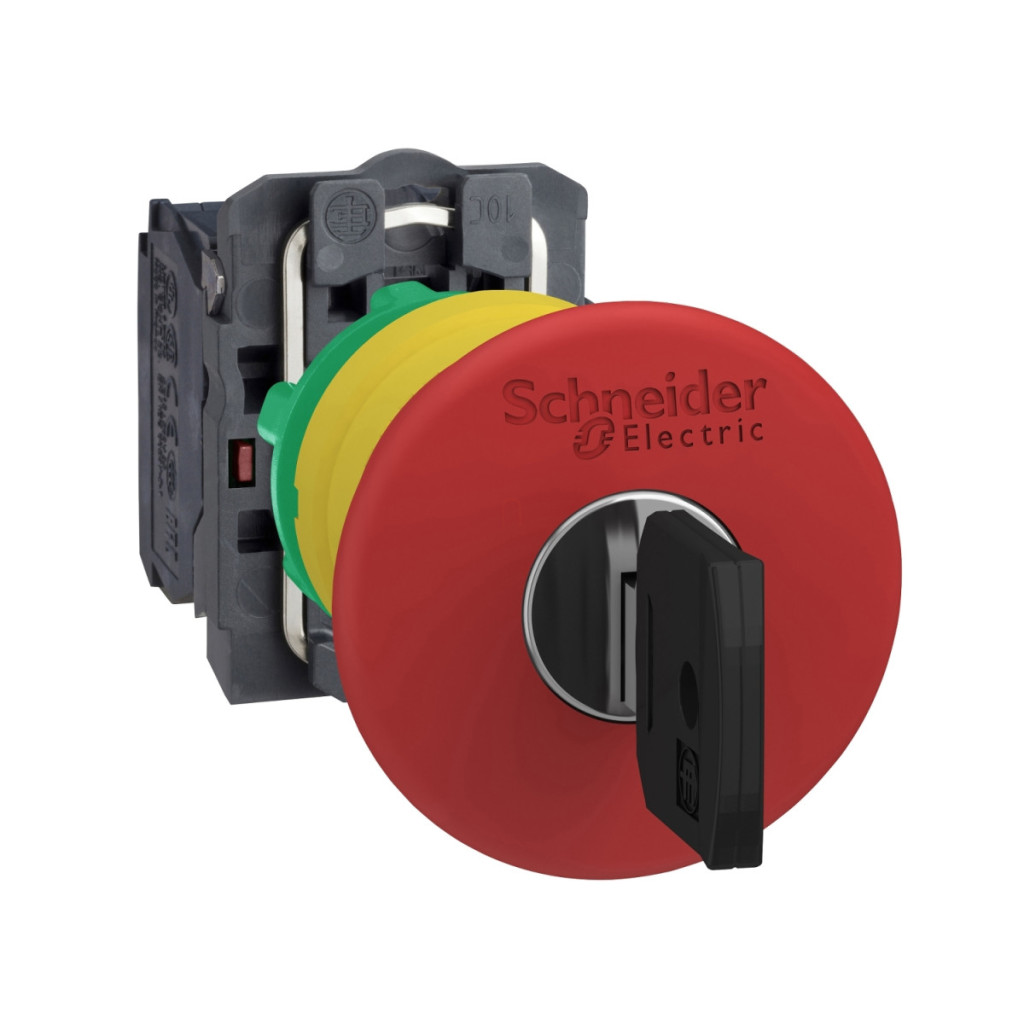

Schneider Electric Harmony XB5AS9442 este un buton de oprire de urgență complet din plastic, care oferă o funcționalitate fiabilă de oprire de urgență în aplicații industriale și mașini critice. Acest buton roșu, cu diametrul de 40 mm, se potrivește într-un orificiu de montare standard de 22 mm și dispune de un sistem de eliberare cu cheie care împiedică resetarea accidentală și asigură că numai personalul autorizat poate reporni sistemul. Ca parte a seriei Harmony XB5, acest buton de oprire de urgență are un zăvor mecanic acționat prin declanșare, ceea ce înseamnă că, atunci când este apăsat, se blochează și rămâne în această poziție până când este eliberat cu o cheie de tip 455. Butonul are un contact 1 NC (normal închis), care funcționează cu întrerupere lentă conform standardului IEC 60947-5-1. Contactul este realizat din aliaj de argint (Ag/Ni), care asigură o conductivitate electrică excelentă. Dispozitivul este conectat folosind terminale cu șurub, la care pot fi conectate cabluri cu o secțiune transversală maximă de 2 × 1,5 mm² cu capete de cablu sau cabluri cu o secțiune transversală minimă de 1 × 0,22 mm² fără capete de cablu. Butonul de urgență Schneider Electric XB5AS9442 are parametri electrici remarcabili. Valoarea convențională a curentului termic măsurată în aer liber este de 10 A, tensiunea nominală de izolație este de 600 V (la gradul de poluare 3), iar rezistența la tensiune impulsivă este de 6 kV conform IEC 60947-1. Poate fi utilizat cu diferite curenți de funcționare: 3 A la 240 V, 6 A la 120 V sau 1,2 A la 600 V în categoria AC-15 și 0,1 A la 600 V, 0,27 A la 250 V sau 0,55 A la 125 V în categoria DC-13. Produsul are o durată de viață electrică impresionantă de 1 milion de cicluri în diverse condiții de încărcare, asigurând fiabilitate pe termen lung. Produsul are, de asemenea, caracteristici excelente de protecție: are clase de protecție IP66, IP67, IP69 și IP69K conform IEC 60529, precum și clase NEMA 13 și NEMA 4X. Rezistența sa la impact este IK03 conform IEC 50102. Intervalul său de temperatură de funcționare este între -40 °C și +70 °C, asigurând o funcționare fiabilă chiar și în condiții de mediu extreme. Durabilitatea sa mecanică este de 300.000 de cicluri, rezistența sa la vibrații este de 5 gn (f=2...500 Hz) conform IEC 60068-2-6, iar rezistența la impact este de 30 gn (durată 18 ms) și 50 gn (durată 11 ms) pentru accelerație la jumătate de oscilație conform IEC 60068-2-27. Produsul este conform cu numeroase standarde internaționale și deține certificări CSA, LROS, BV, UL și DNV, confirmând aplicabilitatea sa globală în medii industriale, inclusiv în aplicații marine.
Schneider Electric Harmony XB5 - XB5AS9442 - buton de urgență complet din plastic Ø40 cu cap ciupercă, Ø22, eliberare cu cheie, 1NC date tehnice
Caracteristici generale
Familia de produse: Harmony XB5
Tipul produsului: Buton de oprire de urgență / Buton de oprire de urgență
Denumirea scurtă a dispozitivului: XB5
Materialul plăcii frontale: Plastic gri închis
Materialul inelului de fixare: Plastic
Tip unitate cap: Standard
Diametru de montare: 22 mm
Formă cap unitate de semnalizare: Rotundă
Caracteristici de funcționare
Tip acționare: Manetă de eliberare și blocare mecanică
Resetare: Eliberare cu cheie
Profil acționare: Cap ciupercă roșu Ø 40 mm, nemarcat
Tip cheie: cheie 455
Poziție de scoatere a cheii: centru
Tip și compoziție contact: 1 NC
Funcționare contact: Întrerupere lentă
Conexiuni - terminale: Clești cu șurub, capăt de cablu <= 2 x 1,5 mm² conform IEC 60947-1
Clești cu șurub, >= 1 x 0,22 mm² fără papuci de cablu conform IEC 60947-1
Dimensiuni
Înălțime: 43 mm
Lățime: 40 mm
Adâncime: 100 mm
Caracteristici electrice
Durată de viață mecanică: 300.000 de cicluri
Cuplu de strângere: 0,8...1,2 N.m conform IEC 60947-1
Forma capului șurubului: În formă de cruce, compatibil cu șurubelnița Philips nr. 1
În formă de cruce, compatibil cu șurubelnița Pozidriv nr. 1
Cu fantă, compatibil cu șurubelnița plată Ø 4 mm
Cu fantă, compatibil cu șurubelnița plată Ø 5,5 mm
Material contact: Aliaj de argint (Ag/Ni)
Protecție la scurtcircuit: Siguranță de tip gG de 10 A conform IEC 60947-5-1
Curent termic convențional în aer liber: 10 A conform IEC 60947-5-1
Tensiune nominală de izolație: 600 V (grad de poluare 3) conform IEC 60947-1
Tensiune nominală de impuls rezistentă: 6 kV conform IEC 60947-1
Caracteristici de mediu
Manipulare protecție: TH
Temperatura ambiantă în timpul depozitării: -40...70 °C
Temperatura ambiantă în timpul funcționării: -40...70 °C
Categorie de supratensiune: Clasa II conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529
IP67
IP69
IP69K
Grad de protecție NEMA: NEMA 13
NEMA 4X
Grad de protecție IK: IK03 conform IEC 50102
Standarde și certificări
Standarde conforme: JIS C8201-5-1, IEC 60947-5-5, IEC 60947-1, IEC 60947-5-1, CSA C22.2 Nr. 14, ISO 13850, IEC 60204-1, UL 508, IEC 60364-5-53, IEC 60947-5-4, JIS C8201-1 Certificări de produs: CSA, LROS (Lloyds Register of Shipping), BV, listat UL, DNV
