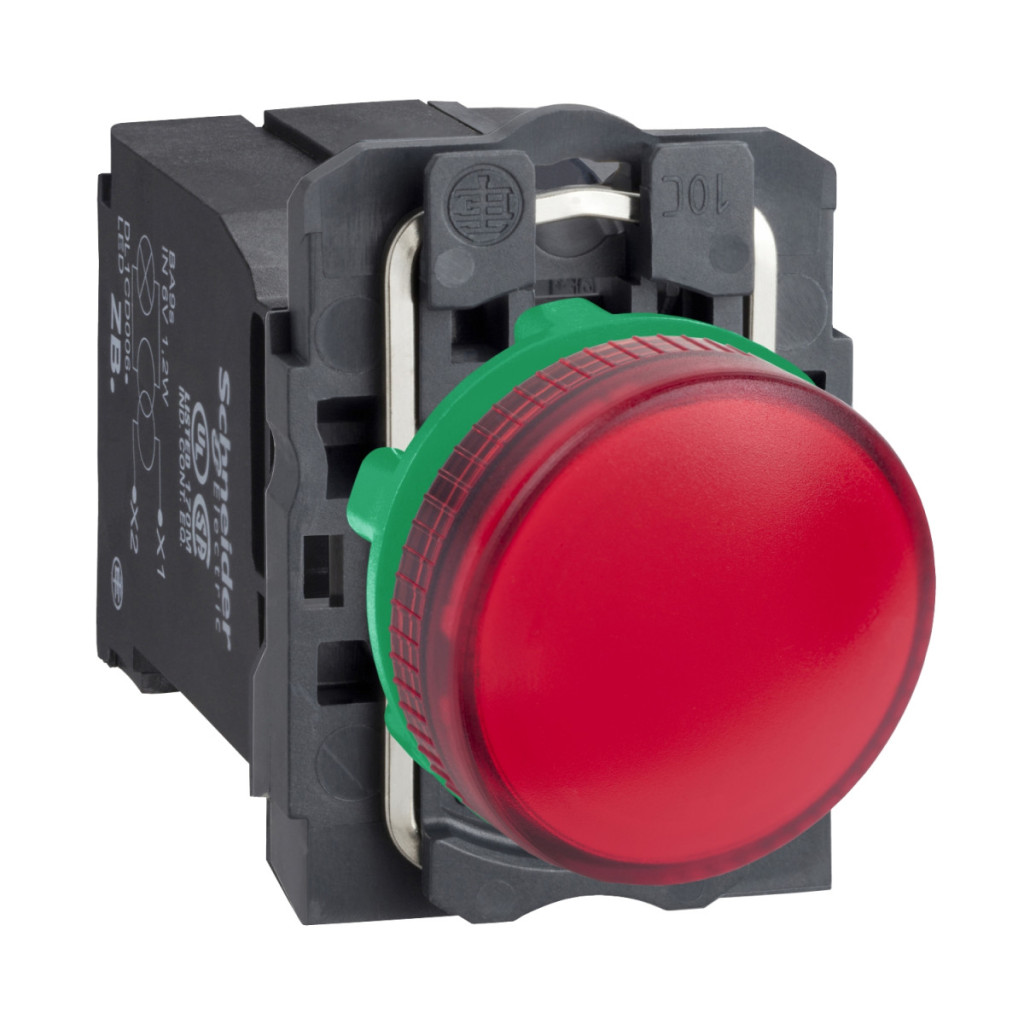

Parte a gamei Schneider Electric Harmony XB5, XB5AV44 este un indicator luminos complet, de calitate profesională, conceput pentru aplicații industriale, oferind un feedback vizual fiabil. Această lampă incandescentă cu lumină roșie este alegerea perfectă pentru panouri de control, dulapuri de comutație și indicatoare de stare ale mașinilor, unde este importantă o avertizare sau o indicare de stare clar vizibilă. Lampa indicatoare Harmony XB5AV44 are o placă frontală din plastic gri închis și un colier de montare din plastic, care se potrivește standardelor industriale, cu un design standard cu cap rotund și un diametru de montare de 22,5 mm. Produsul este fabricat cu o lentilă plată simplă, în spatele căreia se află un bec roșu cu soclu BA9s. O caracteristică specială a corpului de iluminat este că are un transformator încorporat care convertește tensiunea de rețea de 230-240 V c.a. 50/60 Hz la 6 V pentru sursa de lumină de 1,2 VA. Tipul semnalului este continuu (fără intermitență). Lampa de semnalizare are un grad de protecție IP excepțional de ridicat: IP66, IP67, IP69 conform IEC 60529 și IP69K conform ISO 20653. Aceasta înseamnă că este complet etanșă la praf și apă și rezistentă la spălarea cu presiune înaltă (7000000 Pa la 55 °C, de la o distanță de 0,1 m). De asemenea, are clasificări NEMA 13 și NEMA 4X, o dovadă suplimentară a rezistenței sale remarcabile la influențele mediului. Rezistența sa la impact mecanic este IK05 conform IEC 50102. Indicatorul luminos XB5AV44 are o gamă extrem de largă de temperaturi de funcționare, de la -40 °C la +55 °C, și o gamă de temperaturi de depozitare de la -40 °C la +70 °C. Produsul este clasificat în clasa II în ceea ce privește protecția împotriva șocurilor electrice și categoria de supratensiune conform IEC 60536. Tensiunea nominală de izolare este de 600 V (grad de poluare 3), iar rezistența la impulsuri este de 6 kV conform IEC 60947-1. Instalarea este simplificată prin tehnologia terminalelor cu șurub, care permite conectarea cablurilor cu o secțiune maximă de 2 x 1,5 mm² cu papuci de cablu sau 1 x 0,22...2 x 2,5 mm² fără papuci de cablu, în conformitate cu IEC 60947-1. Distribuția terminalelor este marcată ISO n°1 (X1-X2)PL. Dimensiunile produsului sunt: 42 mm înălțime, 30 mm lățime și 55 mm adâncime. Grosimea de montare poate varia de la 1 la 6 mm. Produsul este conform cu mai multe standarde internaționale, inclusiv: IEC 60947-5-4, CSA C22.2 nr. 14, IEC 60947-5-1, IEC 60947-1, JIS C8201-5-1, UL 508 și JIS C8201-1. De asemenea, are certificări UL și CSA.
Schneider Electric Harmony XB5 - XB5AV44 - indicator luminos complet din plastic BA9s, Ø22, 230 V c.a., roșu date tehnice
Caracteristici principale
Familia de produse: Harmony XB5
Tipul produsului: Lampă indicatoare
Denumire scurtă a produsului: XB5
Material cadru: Plastic gri închis
Material inel de montare: Plastic
Design cap: Standard
Diametru de montare: 22,5 mm
Forma capului unității de semnalizare: Rotundă
Culoarea capacului/actuatorului sau a lentilei: Roșu
Informații suplimentare despre actuator: Cu lentilă netedă
Sursă de lumină: Lampă incandescentă
Soclu bec: BA 9s
Alimentare bloc luminos: 1,2 VA 6 V prin transformator încorporat
Culoare sursă de lumină: Roșu
Tensiune nominală de alimentare: 230...240 V c.a. 50/60 Hz
Caracteristici suplimentare
Înălțime: 42 mm
Lățime: 30 mm
Adâncime: 55 mm
Distanța între borne: ISO n°1 (X1-X2)PL
Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
Conexiuni - terminale: Terminale cu șurub, <= 2 x 1,5 mm² capăt de cablu, conform standardului IEC 60947-1
Terminale cu șurub, 1 x 0,22...2 x 2,5 mm² fără papuci de cablu, conform IEC 60947-1
Tensiune nominală de izolație: 600 V (grad de poluare 3) conform IEC 60947-1
Tensiune nominală de impuls: 6 kV conform IEC 60947-1
Tip de semnalizare: Continuă
Caracteristici de mediu
Protecție: TH
Temperatură ambiantă de depozitare: -40...70 °C
Temperatură ambiantă de funcționare: -40...55 °C
Clasa de protecție împotriva șocurilor electrice: Clasa II conform IEC 60536
Categoria de supratensiune: Clasa II conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529
IP67 conform IEC 60529
IP69 conform IEC 60529
IP69K conform ISO 20653
Grad de protecție NEMA: NEMA 13
NEMA 4X
Grad de protecție IK: IK05 conform IEC 50102
Standarde: IEC 60947-5-4
CSA C22.2 Nr. 14
IEC 60947-5-1
IEC 60947-1
JIS C8201-5-1
UL 508
JIS C8201-1
Certificări ale produsului: Listat UL
CSA
Rezistență la vibrații: 5 gn (f= 12...500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
Dimensiuni
Grosime de prindere: 1-6 mm / 0,04-0,24 in.
a: 43 mm / 1,69 in.
b: 30 mm / 1,18 in.
c: 41,5 mm / 1,63 in.
