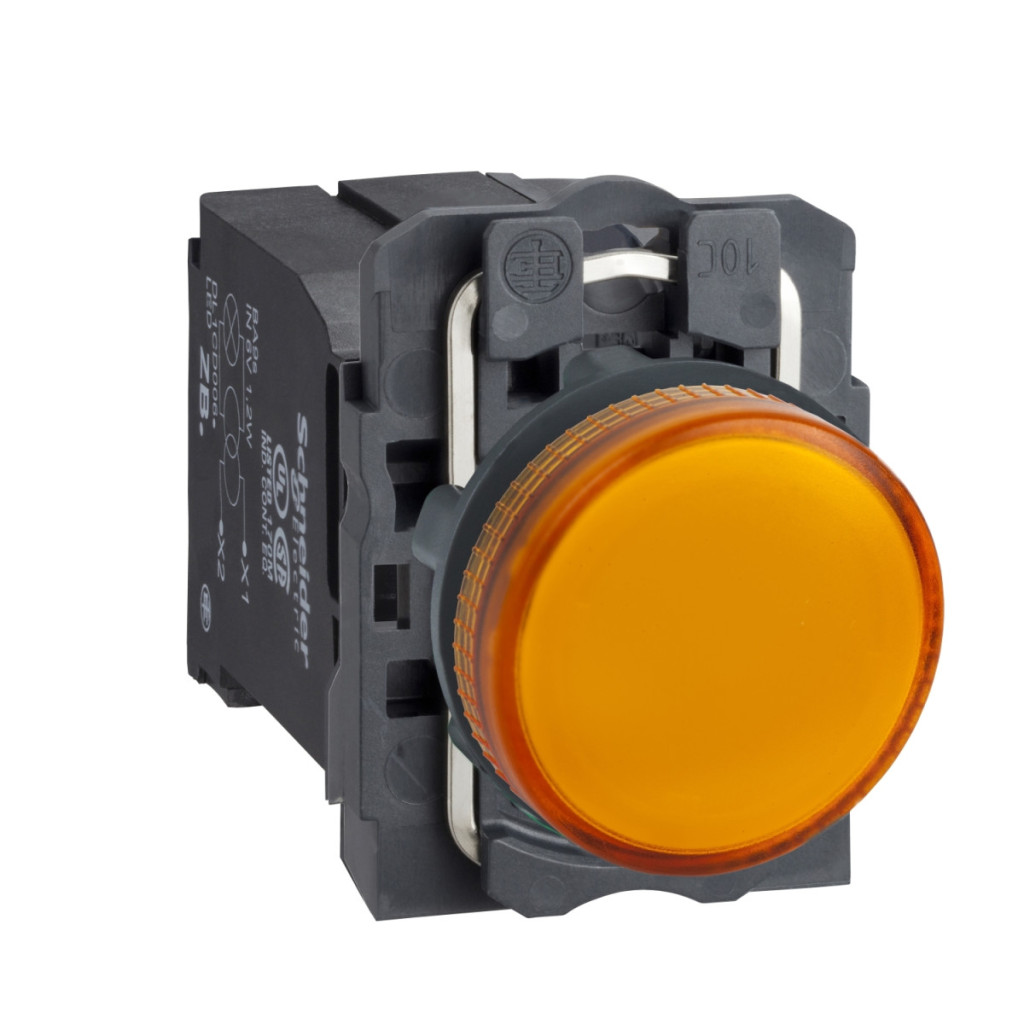

Indicatorul luminos portocaliu Schneider Electric Harmony XB5 seria XB5AV45 este un element de control industrial de calitate profesională, fiind alegerea perfectă pentru aplicații în care feedback-ul vizual fiabil este important. Acest produs complet include tot ceea ce aveți nevoie pentru o instalare rapidă și ușoară. Lampa de semnalizare are un cadru din plastic gri închis și o lentilă portocalie, netedă, care se potrivește perfect în mediile industriale și oferă o semnalizare clară. Designul standard cu cap rotund și diametrul de montare de 22,5 mm sunt compatibile cu majoritatea panourilor de control și dimensiunilor standard ale orificiilor, facilitând integrarea în sistemele existente. Inelul de fixare al produsului este fabricat din plastic, ceea ce asigură nu numai o instalare ușoară, ci și o durată lungă de viață. XB5AV45 funcționează cu o sursă de lumină incandescentă, soclu BA9s și este echipat cu un transformator încorporat de 1,2 VA, 6 V. Tensiunea de alimentare este de 230-240 V c.a. 50/60 Hz, astfel încât poate fi conectat direct la tensiunea standard a rețelei electrice. Tipul semnalului este constant (continuu), ideal pentru indicarea stării. Conectarea se face prin borne cu șurub, care acceptă cabluri cu o secțiune maximă de 2 x 1,5 mm² cu capete de cablu sau 1 x 0,22...2 x 2,5 mm² fără capete de cablu, în conformitate cu IEC 60947-1. Produsul are parametri tehnici remarcabili: tensiunea nominală de izolație este de 600 V (grad de poluare 3), iar rezistența la tensiune de impuls este de 6 kV, în conformitate cu IEC 60947-1. Clasa sa de protecție este Clasa II, în conformitate cu IEC 60536. De remarcat în mod special este nivelul său de protecție IP: IP66, IP67, IP69 conform IEC 60529 și IP69K conform ISO 20653, ceea ce înseamnă o protecție excepțională împotriva prafului, apei și spălării cu presiune înaltă. Produsul poate rezista la un jet de apă cu o presiune de până la 7.000.000 Pa și o temperatură de 55 °C de la o distanță de 0,1 m. Clasa de protecție NEMA este NEMA 13 și NEMA 4X. Rezistența la impact este IK05 conform IEC 50102. Indicatorul luminos Harmony XB5AV45 poate fi utilizat într-un interval larg de temperaturi de funcționare (-40...55 °C) și are un interval de temperatură de depozitare de -40...70 °C. Dimensiunile sale sunt compacte: înălțime 42 mm, lățime 30 mm, adâncime 55 mm. Grosimea panoului de montare sau a structurii de susținere poate varia între 1 și 6 mm. Produsul oferă un nivel ridicat de rezistență la vibrații (5 gn, f= 12...500 Hz) și rezistență la șocuri (30 gn până la 18 ms și 50 gn până la 11 ms). Indicatorul luminos Schneider Electric XB5AV45 este conform cu numeroase standarde și certificări internaționale, printre care: CSA C22.2 Nr. 14, UL 508, IEC 60947-5-1, IEC 60947-1, IEC 60947-5-4, JIS C8201-5-1, JIS C8201-1. De asemenea, este certificată CSA și UL, ceea ce garantează calitatea și siguranța produsului în aplicații globale. Este alegerea ideală pentru utilizarea în medii industriale, panouri de control, mașini și echipamente unde semnalizarea vizuală fiabilă și durata lungă de viață sunt importante.
Schneider Electric Harmony XB5 - XB5AV45 - indicator luminos complet din plastic BA9s, Ø22, 230 V c.a., portocaliu date tehnice
Caracteristici principale
Familia de produse: Harmony XB5
Tipul produsului: Lampă indicatoare
Denumirea scurtă a produsului: XB5
Material cadru: Plastic gri închis
Material inel de fixare: Plastic
Tip cap: Standard
Diametru de montare: 22,5 mm
Forma capului unității de semnalizare: Rotundă
Culoarea lentilei: Portocaliu
Informații suplimentare despre dispozitivul de control: Cu lentilă netedă
Sursă de lumină: Incandescentă
Soclu bec: BA 9s
Alimentare bloc luminos: Transformator încorporat 1,2 VA 6 V
Culoare sursă de lumină: Portocaliu
Tensiune nominală de alimentare: 230...240 V c.a. 50/60 Hz
Informații suplimentare
Înălțime: 42 mm
Lățime: 30 mm
Adâncime: 55 mm
Descrierea terminalelor: ISO n°1 (X1-X2)PL
Conexiuni: Terminale cu șurub, capăt de cablu <= 2 x 1,5 mm² conform IEC 60947-1
Terminale cu șurub, 2 x 2,5 mm² fără capete de cablu conform IEC 60947-1
Tensiune nominală de izolare: 600 V (grad de poluare 3) conform IEC 60947-12 x 2,5 mm² fără capăt de cablu conform IEC 60947-1
Tensiune nominală de izolare: 600 V (grad de poluare 3) conform IEC 60947-1
Tensiune nominală de impuls: 6 kV conform IEC 60947-1
Tip de semnalizare: Continuă
Date de mediu
Protecție: TH
Temperatură ambiantă de depozitare: -40...70 °C Temperatura ambiantă de funcționare: -40...55 °C
Clasa de protecție împotriva șocurilor electrice: Clasa II conform IEC 60536
Categoria de supratensiune: Clasa II conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529
IP67 conform IEC 60529
IP69 conform IEC 60529
IP69K conform ISO 20653
Grad de protecție NEMA: NEMA 13
NEMA 4X
Grad de protecție IK: IK05 conform IEC 50102
Standarde: CSA C22.2 Nr. 14
UL 508
IEC 60947-5-1
IEC 60947-1
IEC 60947-5-4
JIS C8201-5-1
JIS C8201-1
Certificări ale produsului: CSA
UL listat
Rezistență la vibrații: 5 gn (f= 12...500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
Dimensiuni
Grosime de prindere: 1-6 mm
a: 43 mm
b: 30 mm
c: 41,5 mm
