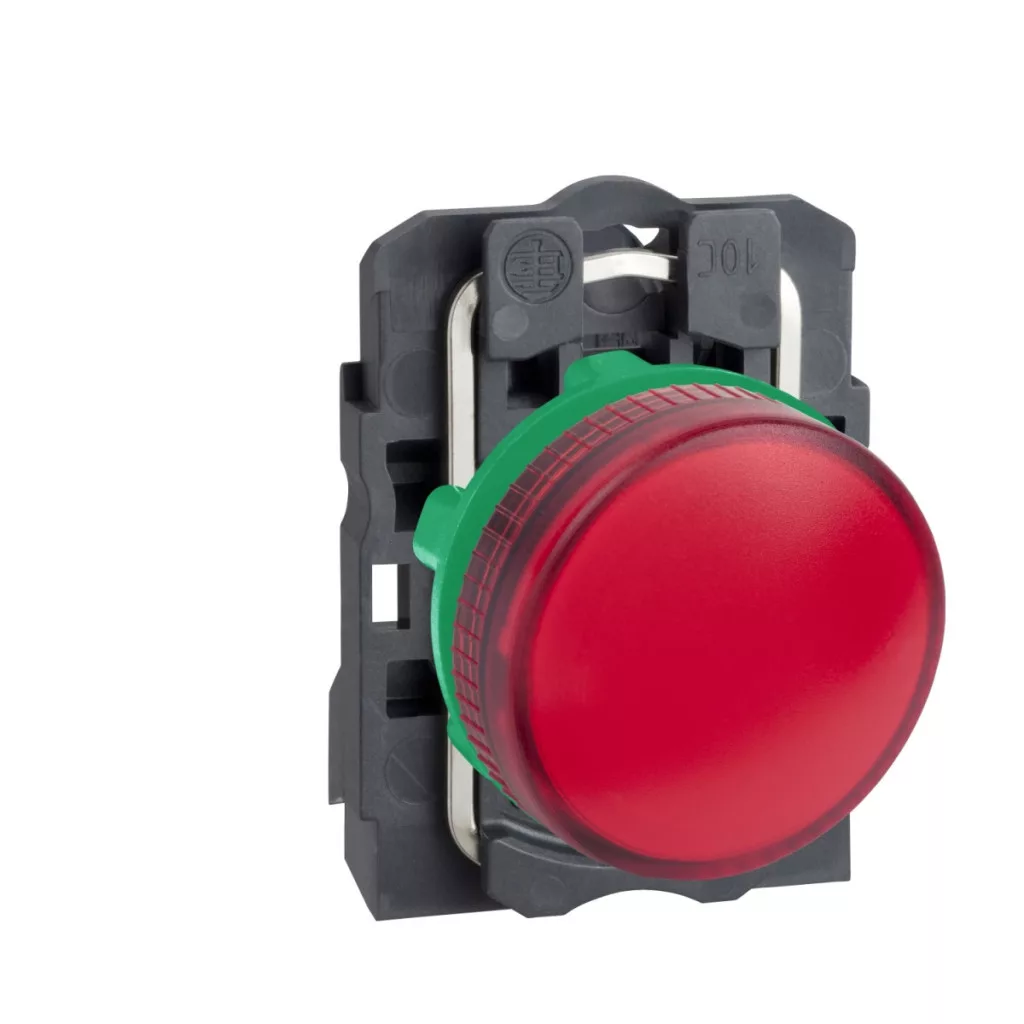

Indicatorul luminos Schneider Electric Harmony XB5 din categoria de produse XB5AV64 este un dispozitiv profesional de semnalizare industrială, ideal pentru indicarea stării diverselor panouri de control, echipamente și mașini. Acest indicator luminos roșu cu carcasă din plastic face parte din seria Harmony XB5 a producătorului, sinonimă cu fiabilitatea și durabilitatea în lumea automatizării industriale. Indicatorul luminos XB5AV64 poate fi montat într-o gaură standard cu diametrul de 22,5 mm, fiind compatibil cu majoritatea panourilor de control industriale. Produsul este format dintr-o placă frontală din plastic de culoare gri închis și un inel de fixare din plastic, asigurând o durată lungă de viață chiar și în condiții industriale extreme. Forma sa rotundă și culoarea roșie oferă un semnal clar și foarte vizibil. Lampa indicatoare are o lentilă netedă și este echipată cu un soclu BA 9s, care poate fi utilizat cu un bec standard BA 9s (becul nu este inclus). Produsul este alimentat direct și consumă mai puțin de 2,4 W, asigurând o funcționare eficientă din punct de vedere energetic. Lampa de semnalizare XB5AV64 are proprietăți de protecție remarcabile, ceea ce o face potrivită pentru utilizarea în diverse medii industriale. Este conformă cu clasele de protecție IP66, IP67, IP69 și IP69K conform standardelor IEC 60529 și ISO 20653, ceea ce înseamnă că este complet protejată împotriva prafului și a jeturilor de apă de înaltă presiune și poate rezista la scufundarea scurtă în apă. Produsul este, de asemenea, conform cu standardele NEMA 13 și NEMA 4X și are un grad de rezistență la impact IK05, care asigură rezistența la deteriorări mecanice. Lampa indicatoare poate rezista la un jet de apă cu o presiune de 7.000.000 Pa și o temperatură de 55 °C de la o distanță de 0,1 m. Indicatorul luminos Schneider Electric XB5AV64 are, de asemenea, proprietăți electrice remarcabile: funcționează la o tensiune nominală maximă de alimentare de 250 V, are o tensiune de izolare de 250 V și o tensiune nominală de impuls de 4 kV. Produsul aparține clasei de protecție electrică II și este, de asemenea, echipat cu protecție la supratensiune. Conectarea se poate face cu borne cu șurub potrivite pentru cabluri cu secțiune transversală de 2 x 1,5 mm² cu capete de cablu sau 1 x 0,22...2 x 2,5 mm² fără capete de cablu, în conformitate cu standardul IEC 60947-1. Lampa indicatoare are un semnal continuu, astfel încât indică cu o lumină constantă când este pornită.
Schneider Electric Harmony XB5 - XB5AV64 - indicator luminos complet din plastic pentru priză BA9, Ø22, 250 V, roșu date tehnice
Caracteristici tehnice principale
Familia de produse: Harmony XB5
Tipul produsului: Lampă indicatoare
Denumire scurtă a produsului: XB5
Material placă frontală: Plastic gri închis
Material inel de fixare: Plastic
Tip cap: Standard
Diametru de montare: 22,5 mm
Forma capului unității de semnalizare: Rotundă
Culoarea lentilei: Roșie
Informații suplimentare: Cu lentilă netedă
Caracteristici de iluminare
Sursă de lumină: Becul nu este inclus
Soclu bec: BA 9s
Alimentare bloc de lumină: Directă <2,4 W
Culoarea sursei de lumină: Roșu
Tensiune nominală de alimentare: <= 250 V
Dimensiuni și conexiune
Înălțime: 42 mm
Lățime: 30 mm
Adâncime: 55 mm
Descrierea terminalelor: ISO n°1 (X1-X2)PL
Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
Conexiuni: Terminale cu șurub, <= 2 x 1,5 mm² conform IEC 60947-1
Terminale cu șurub, 1 x 0,22...2 x 2,5 mm² fără papuci de cablu conform IEC 60947-1
Caracteristici electrice
Tensiune nominală de izolare: 250 V (grad de poluare 3) conform IEC 60947-1
Tensiune nominală de impuls rezistentă: 4 kV conform IEC 60947-1
Tip de semnalizare: Continuă
Condiții de mediu
Protecție: TH
Temperatură ambiantă pentru depozitare: -40…70 °C
Temperatura ambiantă pentru funcționare: -40…55 °C
Clasa de protecție împotriva șocurilor electrice: Clasa II conform IEC 60536
Categorie de supratensiune: Clasa II conform IEC 60536
Grad de protecție
Grad de protecție IP: IP66 conform IEC 60529
IP67 conform IEC 60529
IP69 conform IEC 60529
IP69K conform ISO 20653
Clasă de protecție NEMA: NEMA 13
NEMA 4X
Clasificare de protecție IK: IK05 conform IEC 50102
Standarde și certificări
Standarde: IEC 60947-1, UL 508, IEC 60947-5-4, JIS C8201-5-1, CSA C22.2 Nr. 14, IEC 60947-5-1, JIS C8201-1
Certificări de produs: CSA, listat UL
Caracteristici mecanice
Rezistență la vibrații: 5 gn (f= 12…500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) pentru accelerație semisinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) pentru accelerație semisinusoidală conform IEC 60068-2-27
