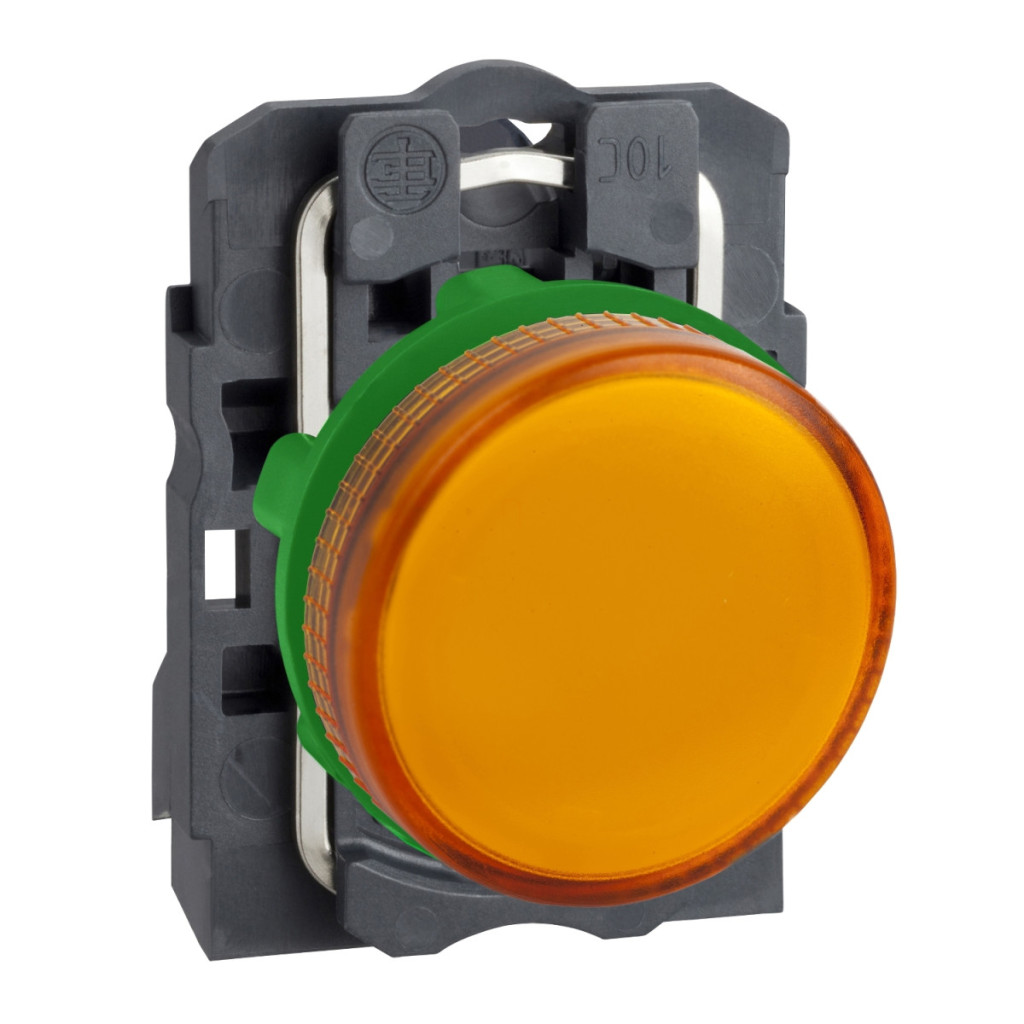

Indicatorul luminos portocaliu Schneider Electric Harmony XB5 seria XB5AV65 este un dispozitiv de semnalizare de înaltă calitate, conceput pentru utilizare industrială profesională, oferind feedback vizual fiabil într-o varietate de aplicații. Acest produs complet poate fi integrat cu ușurință în sistemele existente și este ideal pentru utilizarea în medii industriale. Produsul are un diametru standard de montare de 22,5 mm, asigurând o compatibilitate largă cu majoritatea aplicațiilor industriale. Lampa de semnalizare are un cadru din plastic gri închis și un inel de fixare din plastic și este fabricată cu o lentilă rotundă, portocalie, netedă. Produsul este o unitate completă care poate fi echipată cu un bec BA 9s (becul nu este inclus). Blocul luminos cu alimentare directă are o putere maximă de 2,4 W și o tensiune nominală maximă de alimentare de 250 V. Produsul oferă un semnal luminos constant, fiind ideal pentru diverse indicații de stare în medii industriale. Lampa de semnalizare Schneider Electric XB5AV65 are o protecție remarcabilă: este conformă cu standardele IP66, IP67, IP69 și IP69K, ceea ce înseamnă că este extrem de bine protejată împotriva prafului, apei și spălării cu presiune înaltă. Gradul ridicat de protecție (până la 7000000 Pa la 55 °C, de la o distanță de 0,1 m) permite utilizarea produsului în medii industriale extrem de dure. Produsul este, de asemenea, clasificat NEMA 13 și NEMA 4X și are un grad de rezistență la impact IK05, ceea ce contribuie, de asemenea, la durata lungă de viață și la funcționarea fiabilă. Lampa de semnalizare este izolată de clasa II, oferind o siguranță sporită pentru utilizator. Lampa indicatoare Schneider Electric XB5AV65 are terminale cu șurub care permit conectarea firelor cu o secțiune transversală de până la 2 x 1,5 mm² cu capete de cablu sau fire cu o secțiune transversală de 1 x 0,22...2 x 2,5 mm² fără capete de cablu. Produsul are o tensiune nominală de izolație de 250 V și o tensiune nominală de impuls de 4 kV. Lampa indicatoare este conformă cu următoarele standarde internaționale: UL 508, CSA C22.2 nr. 14, JIS C8201-5-1, IEC 60947-5-1, IEC 60947-5-4, IEC 60947-1 și JIS C8201-1. De asemenea, are certificări UL și CSA, care confirmă calitatea excelentă și conformitatea produsului. Produsul are o rezistență remarcabilă la vibrații (5 gn, interval de frecvență 12-500 Hz) și la șocuri (30 gn pentru 18 ms și 50 gn pentru 11 ms cu accelerație semiondă sinusoidală), asigurând o funcționare fiabilă chiar și în condiții extreme.
Schneider Electric Harmony XB5 - XB5AV65 - indicator luminos complet din plastic pentru soclu BA9, Ø22, 250 V, portocaliu date tehnice
Informații generale
Familia de produse: Harmony XB5
Tipul produsului sau al componentei: Lampă indicatoare
Denumirea scurtă a dispozitivului: XB5
Design: Standard
Produs complet
Proprietăți materiale
Material placă frontală: Plastic gri închis
Material inel de fixare: Plastic
Formă unitate de semnalizare: Rotundă
Culoarea operatorului/lentilei: Portocaliu
Informații suplimentare despre operator: Cu lentilă netedă
Parametri tehnici
Sursă de lumină: Becul nu este inclus
Soclu bec: BA 9s
Alimentare bloc de lumină: Directă < 2,4 W
Culoarea sursei de lumină: Portocaliu
Tensiune nominală de alimentare: <= 250 V
Tip semnal: Constant
Parametri mecanici
Diametru de montare: 22,5 mm
Înălțime: 42 mm
Lățime: 30 mm
Adâncime: 55 mm
Grosime de montare: 1-6 mm
Conexiune electrică
Alocare borne: ISO n°1 (X1-X2)PL
Conectori - borne:
- Borne cu șurub, <= 2 x 1,5 mm² cu papuci de cablu (conform IEC 60947-1)
- Terminale cu șurub, 1 x 0,22...2 x 2,5 mm² fără capăt de cablu (conform IEC 60947-1)
Tensiune nominală de izolare: 250 V (grad de poluare 3) conform IEC 60947-1
Tensiune nominală de impuls: 4 kV conform IEC 60947-1 Clasificări de protecție Protecție împotriva șocurilor electrice: Clasa II conform IEC 60536 Categorie de supratensiune: Clasa II conform IEC 60536 Grad de protecție IP:- IP66 conform IEC 60529
- IP67 conform IEC 60529
- IP69 conform IEC 60529
- IP69K conform ISO 20653
Grad de protecție NEMA: NEMA 13, NEMA 4X
Clasa de protecție IK: IK05 conform IEC 50102
Protecție împotriva spălării cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
Condiții de mediu
Tratament de protecție: TH Temperatura ambiantă de depozitare: -40...+70 °C Temperatura ambiantă de funcționare: -40...+55 °C Certificate și aprobări Standarde: - UL 508 - CSA C22.2 Nr. 14 - JIS C8201-5-1 - IEC 60947-5-1 - IEC 60947-5-4- JIS C8201-5-1
- IEC 60947-5-1
- IEC 60947-5-4
- IEC 60947-1
- JIS C8201-1
Certificări de produs: listat UL, CSA
Rezistență
Rezistență la vibrații: 5 gn (f= 12...500 Hz) conform IEC 60068-2-6
Rezistență la impact:- 30 gn (durată = 18 ms) pentru accelerație cu semiondă sinusoidală conform IEC 60068-2-27 - 50 gn (durată = 11 ms) pentru accelerație cu semiondă sinusoidală conform IEC 60068-2-27
