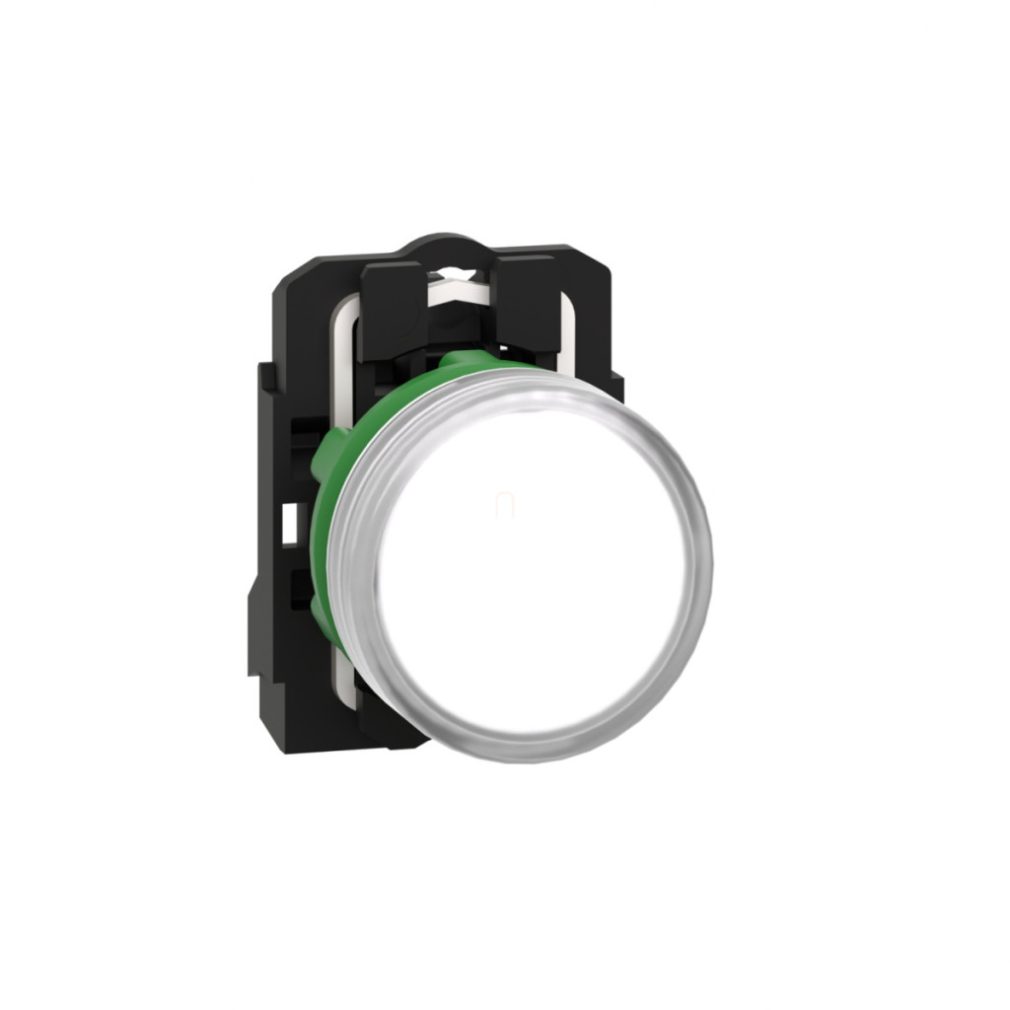

Indicatorul luminos complet Schneider Electric Harmony XB5AVB1 este un element de control industrial profesional care oferă o soluție excelentă pentru indicarea stării și sarcinile de feedback vizual. Acest indicator luminos cu LED alb face parte din familia de produse Harmony XB5, care reprezintă calitatea fiabilă a Schneider Electric. Indicatorul luminos are un cadru din plastic gri închis și un inel de montare din plastic, oferind o soluție ușoară, dar durabilă, pentru utilizarea în medii industriale. Cu un diametru standard de montare de 22,5 mm, poate fi instalat cu ușurință în majoritatea panourilor de control. Produsul are un design rotund, lentilă netedă și culoare albă a semnalului, oferind un semnal vizual clar și fără ambiguitate. Datorită sursei de lumină LED universale încorporate, oferă o luminozitate excelentă și o durată de viață lungă de până la 100.000 de ore, reducând semnificativ cerințele și costurile de întreținere. Lampa indicatoare XB5AVB1 funcționează la o tensiune nominală de alimentare de 24 V c.a./c.c., 50/60 Hz, cu limite de tensiune cuprinse între 19,2-30 V c.c. și 21,6-26,4 V c.a. Are un consum de curent de numai 18 mA, ceea ce o face o soluție eficientă din punct de vedere energetic. Produsul are un tip de semnal constant, care asigură o semnalizare luminoasă continuă pentru o indicare clară a stării date. Conectorii cu clemă cu șurub sunt potriviți pentru cabluri cu o secțiune transversală de 1 x 0,22...2 x 2,5 mm². Din punct de vedere tehnic, lampa indicatoare XB5AVB1 are un grad de protecție remarcabil: IP66, IP67, IP69 conform IEC 60529 și IP69K conform ISO 20653, ceea ce înseamnă că este complet etanș la praf și apă și rezistent la spălarea cu presiune înaltă (până la 7.000.000 Pa la 55 °C, de la o distanță de 0,1 m). Acest lucru este deosebit de important în mediile industriale în care echipamentele sunt curățate regulat sau utilizate în condiții de umiditate. Clasele NEMA 13 și NEMA 4X oferă protecție suplimentară împotriva diverselor influențe ale mediului. Clasa IK05 oferă protecție mecanică adecvată împotriva influențelor externe. Dispozitivul poate fi utilizat într-un interval larg de temperaturi de funcționare și depozitare, de la -40 la +70 °C, asigurând o funcționare fiabilă chiar și în condiții de mediu extreme. Indicatorul luminos XB5AVB1 este rezistent la vibrații (5 gn, f=12 până la500 Hz conform IEC 60068-2-6) și are o rezistență excelentă la impact (50 gn până la 18 ms sau 30 gn până la 11 ms în cazul accelerației cu semiondă sinusoidală conform IEC 60068-2-27). De asemenea, are o bună compatibilitate electromagnetică (EMC): este rezistentă la descărcări electrostatice (6 kV contact pe părți metalice, 8 kV distanță în aer pe părți izolante), tranzitorii rapizi (2 kV), supratensiune (1 kV) și câmpuri electromagnetice (10 V/m). Produsul este conform cu numeroase standarde internaționale, inclusiv IEC 60947-1, IEC 60947-5-1, IEC 60947-5-4, UL 508, CSA C22.2 nr. 14, JIS C8201-5-1 și JIS C8201-1. De asemenea, are certificări UL și CSA, care dovedesc calitatea înaltă și aplicabilitatea internațională a produsului.
Schneider Electric Harmony XB5 - XB5AVB1 - indicator luminos complet din plastic cu LED, Ø22, 24 V c.a./c.c., alb date tehnice
Date generale
Familia de produse: Harmony XB5
Tipul produsului: Lampă indicatoare
Denumirea scurtă a produsului: XB5
Material placă frontală: Plastic gri închis
Material inel de montare: Plastic
Design cap: Standard
Diametru de montare: 22,5 mm
Formă cap unitate de semnalizare: Rotundă
Culoare lentilă: Albă
Informații suplimentare: Cu lentilă netedă
Caracteristici electrice
Sursă de lumină: LED universal
Soclu bec: LED integrat
Culoarea sursei de lumină: Albă
Tensiune nominală de alimentare: 24 V c.a./c.c. 50/60 Hz
Limite de tensiune de alimentare: 19,2...30 V c.c., 21,6...26,4 V c.a.
Consum de curent: 18 mA
Durată de viață: 100.000 ore la tensiune nominală și 25 °C
Protecție la supratensiune: 1 kV conform IEC 61000-4-5
Tensiune nominală de izolație: 250 V (grad de poluare 3) conform IEC 60947-1
Tensiune nominală de impuls: 4 kV conform IEC 60947-1
Tip de semnalizare: Continuă
Caracteristici mecanice
Înălțime: 42 mm
Lățime: 30 mm
Adâncime: 54 mm
Descrierea terminalelor: ISO n°1 (X1-X2)PL
Conexiuni - terminale: Terminale cu șurub, 1 x 0,22...2 x 2,5 mm² fără papuci de cablu conform IEC 60947-1
Parametri de mediu
Grad de protecție: IP66, IP67, IP69 conform IEC 60529, IP69K conform ISO 20653
Clasă de protecție NEMA: NEMA 13, NEMA 4X
Clasă de protecție IK: IK05 conform IEC 50102
Categorie de supratensiune: Clasa II conform IEC 60536
Temperatură ambiantă de depozitare: -40...70 °C Temperatura ambiantă de funcționare: -40...70 °C Tratament de protecție: TH Rezistență mecanică Rezistență la spălare cu apă sub presiune: 7000000 Pa la 55 °C, distanță: 0,1 m
Rezistență la vibrații: 5 gn (f= 12...500 Hz) conform IEC 60068-2-6
Rezistență la impact: 50 gn (durată = 18 ms) pentru accelerație cu semiondă sinusoidală conform IEC 60068-2-27
30 gn (durată = 11 ms) pentru accelerație semionduală conform IEC 60068-2-27
Compatibilitate electromagnetică
Rezistență la tranzitorii rapizi: 2 kV conform IEC 61000-4-4
Rezistență la câmpuri electromagnetice: 10 V/m conform IEC 61000-4-3
Rezistență la descărcări electrostatice: 6 kV contact (pe părți metalice) conform IEC 61000-4-2
8 kV aer (pe părți izolate) conform IEC 61000-4-2
Emisie electromagnetică: Clasa B conform IEC 55011
Standarde și certificări
Standarde: CSA C22.2 Nr. 14, IEC 60947-5-1, IEC 60947-5-4, UL 508, IEC 60947-1, JIS C8201-5-1, JIS C8201-1 Certificări de produs: Listat UL, CSA Informații de instalare Cod de compatibilitate: XB5 GCR BRIDGE: XB5AVCUST03
