Schneider Electric Harmony XB5AVG3 este un indicator luminos verde profesional și complet, ideal pentru panouri de control industriale și sisteme de control al mașinilor. Acest produs face parte din familia de produse Schneider Electric Harmony XB5, recunoscută la nivel mondial pentru fiabilitatea și durabilitatea sa în domeniul tehnologiei de control și semnalizare. Indicatorul luminos XB5AVG3 are o sursă de lumină LED universală, care oferă o soluție eficientă din punct de vedere energetic și de lungă durată. Tehnologia LED încorporată asigură o durată de viață de 100.000 de ore în condiții normale de funcționare la 25 °C, necesitând o întreținere minimă. Lampa de semnalizare funcționează la 110...120 V c.a. la o frecvență de 50/60 Hz și are un consum de curent de numai 14 mA. Sursa de lumină este verde și se află în spatele unei lentile netede, care oferă o lumină uniformă și clar vizibilă. Produsul este extrem de durabil și conceput pentru a face față provocărilor mediilor industriale. Placa frontală din plastic gri închis și inelul de fixare din plastic asigură o construcție durabilă. Lampa indicatoare are un design rotund, cu un cap standard care poate fi montat într-o gaură cu diametrul de 22,5 mm. Dispozitivul are dimensiuni extrem de compacte: 42 mm înălțime, 30 mm lățime și 54 mm adâncime. Are terminale cu șurub care permit conectarea firelor cu o secțiune transversală de până la 2 x 1,5 mm² cu capete de cablu sau 1 x 0,22...2 x 2,5 mm² fără papuci de cablu, în conformitate cu standardul IEC 60947-1. Lampa de semnalizare Schneider Electric XB5AVG3 are proprietăți de protecție remarcabile. Datorită nivelurilor de protecție IP66, IP67, IP69 și IP69K, este rezistentă la praf, jeturi de apă și spălare cu presiune înaltă (până la 7000000 Pa la 55 °C, de la o distanță de 0,1 metri). De asemenea, are clase de protecție NEMA 13 și NEMA 4X. Are o gamă extrem de largă de temperaturi de funcționare, de la -40 la +70 °C. Rezistența la impact IK05, rezistența la vibrații de 5 g și rezistența la șocuri de 50 g/30 g asigură o funcționare fiabilă chiar și în condiții extreme. Produsul are o compatibilitate electromagnetică excelentă, fiind conform cu standardele IEC 61000-4-2, 61000-4-3, 61000-4-4 și 61000-4-5, precum și cu nivelurile de emisie electromagnetică de clasa B conform IEC 55011. Indicatorul luminos XB5AVG3 este ușor de instalat, pe baza desenelor detaliate furnizate. Produsul oferă o varietate de opțiuni de conectare: terminal cu șurub, conector plug-in, conector Faston sau placă de circuit imprimat. Produsul este conform cu o serie de standarde internaționale, inclusiv UL 508, IEC 60947-1, CSA C22.2 nr. 14, JIS C8201-5-1 și multe altele. Este certificat CSA și UL, ceea ce garantează calitatea și funcționarea în condiții de siguranță. Produsul este compatibil cu blocurile LED universale Schneider Electric, permițând soluții de sistem flexibile.

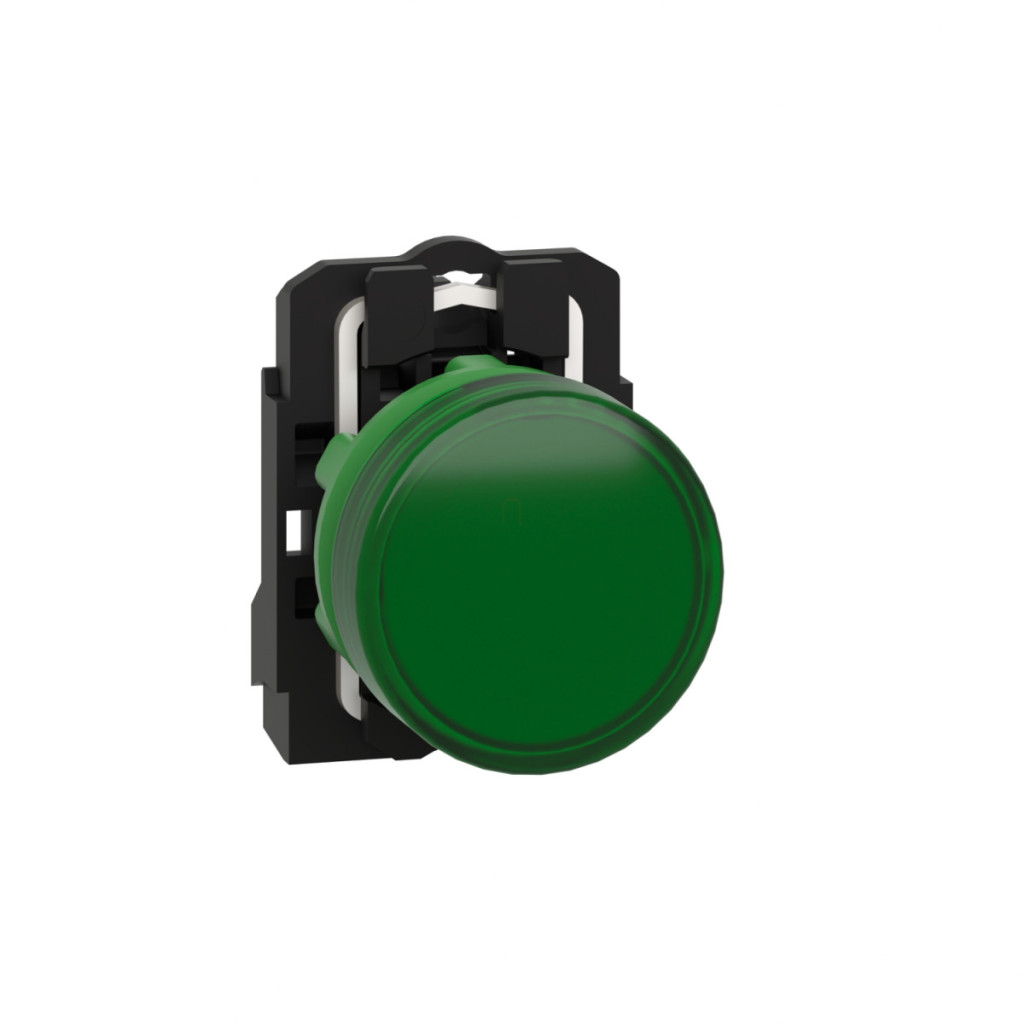

Schneider Electric Harmony XB5 - XB5AVG3 - indicator luminos complet din plastic cu LED, Ø22, 120 V c.a., verde date tehnice
Caracteristici principale
Familia de produse: Harmony XB5
Tipul produsului: Lampă indicatoare
Denumirea scurtă a produsului: XB5
Material placă frontală: plastic gri închis
Material inel de montare: plastic
Tip cap: standard
Diametru de montare: 22,5 mm
Formă cap unitate de semnalizare: Rotundă
Culoarea de funcționare sau a lentilei: Verde
Informații suplimentare de funcționare: Cu lentilă netedă
Sursă de lumină: LED universal
Soclu bec: LED integrat
Culoarea sursei de lumină: Verde
Tensiune nominală de alimentare: 110...120 V c.a., 50/60 Hz
Limite de tensiune de alimentare: 100...132 V c.a. Consum de curent: 14 mA Durată de viață: 100.000 ore la tensiune nominală și 25 °C Toleranță la supratensiune: 1 kV conform IEC 61000-4-5
Dimensiuni
Înălțime: 42 mm
Lățime: 30 mm
Adâncime: 54 mm
Grosime de montare: 1-6 mm Conexiuni Descrierea terminalelor: ISO n°1 (X1-X2)PL Conexiuni - terminale: Terminale cu șurub, <= 2 x 1,5 mm² capete de cablu conform IEC 60947-1
Terminale cu șurub, 1 x 0,22...2 x 2,5 mm² fără capăt de cablu conform IEC 60947-1
Caracteristici electrice
Tensiune nominală de izolație: 250 V (grad de poluare 3) conform IEC 60947-1
Tensiune nominală de impuls: 4 kV conform IEC 60947-1
Tip de semnalizare: Continuă
Caracteristici de mediu
Protecție: TH
Temperatură ambiantă de depozitare: -40...70 °C Temperatura ambiantă de funcționare: -40...70 °C Categoria de supratensiune: Clasa II conform IEC 60536 Nivel de protecție Clasa de protecție IP: IP66 conform IEC 60529
IP67 conform IEC 60529
IP69 conform IEC 60529
IP69K conform ISO 20653
Clasa de protecție NEMA: NEMA 13, NEMA 4X
Grad de protecție IK: IK05 conform IEC 50102
Conformitate și certificări
Standarde: UL 508, IEC 60947-1, CSA C22.2 Nr. 14, JIS C8201-5-1, IEC 60947-5-1, IEC 60947-5-4, JIS C8201-1
Certificări de produs: CSA, listat UL
Rezistență
Rezistență la vibrații: 5 gn (f= 12...500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 50 gn (durată = 18 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
30 gn (durată = 11 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
Rezistență la tranzitorii de mare viteză: 2 kV conform IEC 61000-4-4
Rezistență la câmpuri electromagnetice: 10 V/m conform IEC 61000-4-3
Rezistență la descărcări electrostatice: 6 kV contact (piese metalice) conform IEC 61000-4-2
8 kV aer (piese izolate) conform IEC 61000-4-2
